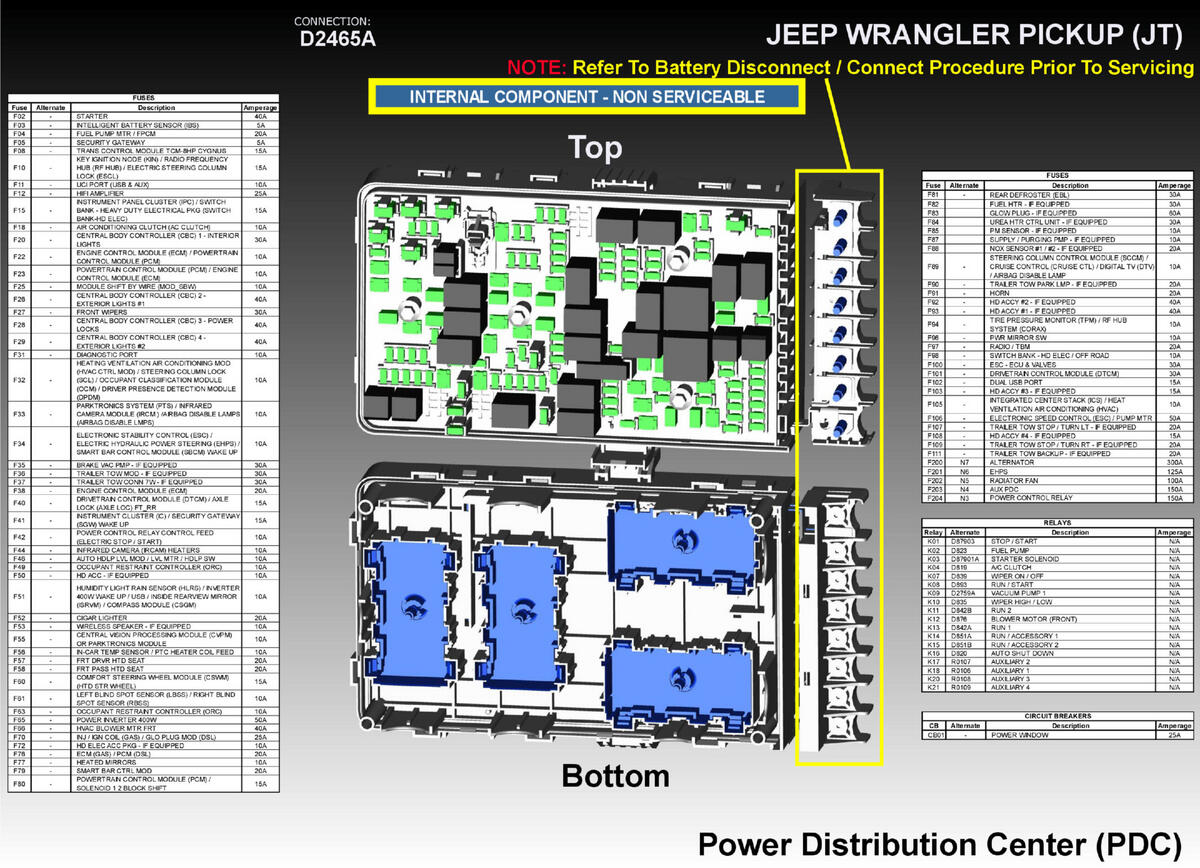

Relay-Trailer Tow-Park Lamp (On PCB) (Standard) Connector End View (D2465A)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D2465A
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 2 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 3 | L657 | INTERNAL | NA | TRAILER TOW TAIL LAMP RELAY CTRL | N/A |
| 4 | L177 | INTERNAL | NA | PARK LAMP RELAY CNTRL | N/A |
| 5 | L177 | INTERNAL | NA | PARK LAMP RELAY CNTRL | N/A |
| 6 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
