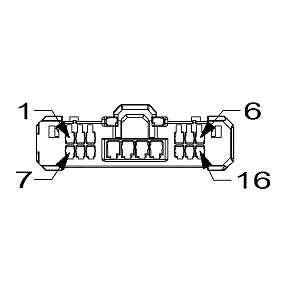

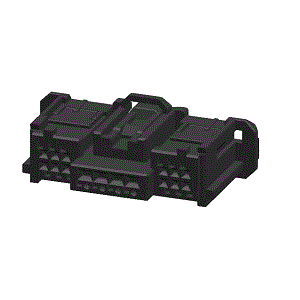

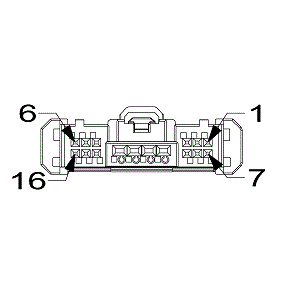

Module-Radio-Freq Hub C1 (Standard) Connector End View (D2665A)

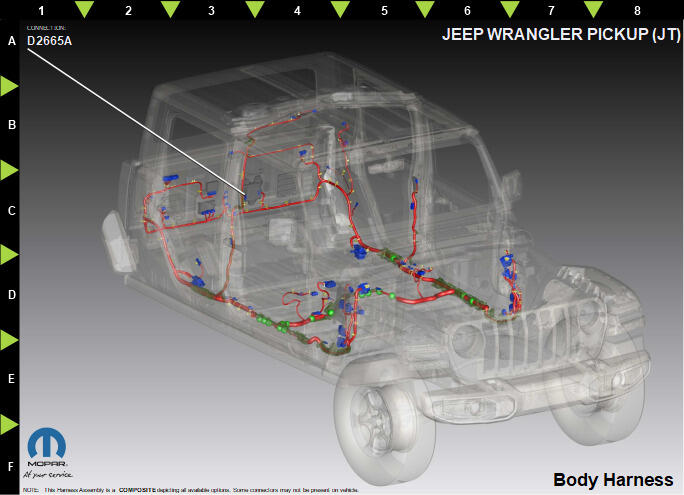

Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 2334712-1
Part Description: Not Available
Connector No: D2665A
Option: Standard
Repair Kit Part Number: 68490759AA
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | N/A |
| 2 | T17 | YE/VT | 0.35 | CLUTCH INTERLOCK START CONTROL | 6-SPEED MANUAL TRANS |
| 2 | N0 | NA | 0 | NO CONNECT | EXCEPT 6-SPEED MANUAL TRANS |
| 3 | D39 | DB | 0.35 | CAN C (+) | N/A |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | T824 | YE/DB | 0.35 | TRS PARK SIGNAL | N/A |
| 6 | F20 | PK/WH | 0.35 | IGNITION RUN/START CONTROL OUTPUT | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | EXCEPT 6-SPEED MANUAL TRANS |
| 7 | T12 | DG/YE | 0.35 | CLUTCH INTERLOCK SIGNAL | 6-SPEED MANUAL TRANS |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | D40 | YE | 0.35 | CAN C (-) | N/A |
| 10 | A230 | RD/BN | 0.50 | FUSED B(+) | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | Z915 | BK/BU | 0.50 | GROUND | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | G201 | VT/BU | 0.35 | IGNITION SWITCH POSITION SIGNAL | N/A |
| 16 | D122 | WH/GN | 0.35 | SECURITY K LINE COMMUNICATION | N/A |
