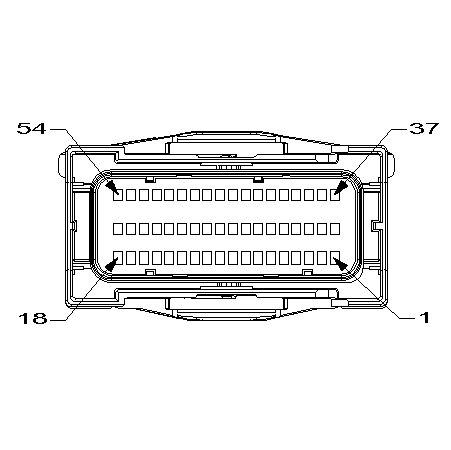

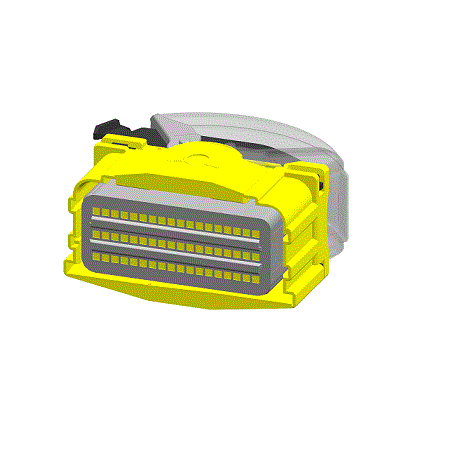

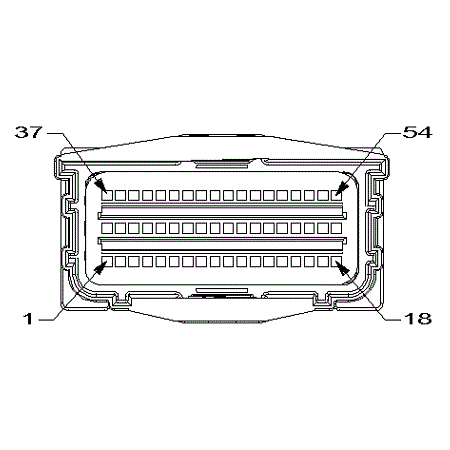

Module-Occupant Restraint Controller C2 (Standard) Connector End View (D3834B)

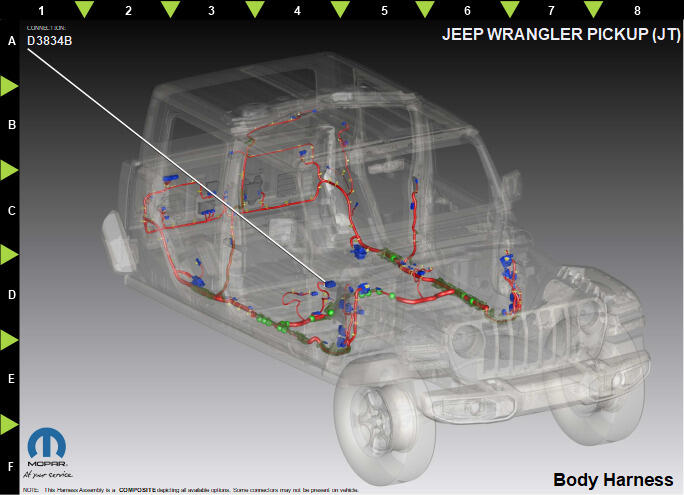

Harness-Family: Body
Color: YELLOW
Gender: FEMALE
Part Number: 33380851_13955416
Part Description: Not Available
Connector No: D3834B
Option: Standard
Repair Kit Part Number: 68490870AA
Cavity Count: 54
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | N0 | NA | 0 | NO CONNECT | N/A |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | R507 | DG/BU | 0.75 | DRIVER SEAT BELT ANCHOR TENSIONER LINE 2 | N/A |
| 6 | R508 | GY/DB | 0.75 | DRIVER SEAT BELT ANCHOR TENSIONER LINE 1 | N/A |
| 7 | R510 | OG/BG | 0.75 | PASSENGER SEAT BELT ANCHOR TENSIONER LINE 1 | N/A |
| 8 | R509 | DG/OG | 0.75 | PASSENGER SEAT BELT ANCHOR TENSIONER LINE 2 | N/A |
| 9 | R5 | BU/VT | 0.35 | LEFT SEAT THORAX SQUIB 1 LINE 2 | N/A |
| 10 | R7 | GN/GY | 0.35 | LEFT SEAT THORAX SQUIB 1 LINE 1 | N/A |
| 11 | R8 | GY/GN | 0.35 | RIGHT SEAT THORAX SQUIB 1 LINE 1 | N/A |
| 12 | R6 | VT/BU | 0.35 | RIGHT SEAT THORAX SQUIB 1 LINE 2 | N/A |
| 13 | R277 | DB/GN | 0.75 | DRIVER SEAT BELT RETRACTOR TENSIONER LINE 2 | N/A |
| 14 | R278 | OG/DG | 0.75 | DRIVER SEAT BELT RETRACTOR TENSIONER LINE 1 | N/A |
| 15 | R280 | OG/VT | 0.75 | PASSENGER SEAT BELT RETRACTOR TENSIONER LINE 1 | N/A |
| 16 | R279 | DB/OG | 0.75 | PASSENGER SEAT BELT RETRACTOR TENSIONER LINE 2 | N/A |
| 17 | R75 | BU/VT | 0.75 | DRIVER LOAD LIMITER LINE 2 | EXCEPT EXPORT |
| 17 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 18 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 18 | R77 | VT/BG | 0.75 | DRIVER LOAD LIMITER LINE 1 | EXCEPT EXPORT |
| 19 | N0 | NA | 0 | NO CONNECT | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | N0 | NA | 0 | NO CONNECT | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | N0 | NA | 0 | NO CONNECT | N/A |
| 26 | N0 | NA | 0 | NO CONNECT | N/A |
| 27 | R13 | GN/BG | 0.75 | LEFT SIDE IMPACT SENSOR 1 SIGNAL | N/A |
| 28 | R15 | GN/BN | 0.75 | LEFT SIDE IMPACT SENSOR 1 GROUND | N/A |
| 29 | R16 | BN/GN | 0.75 | RIGHT SIDE IMPACT SENSOR 1 GROUND | N/A |
| 30 | R14 | BG/GN | 0.75 | RIGHT SIDE IMPACT SENSOR 1 SIGNAL | N/A |
| 31 | R71 | BU/VT | 0.75 | LEFT REAR SEAT BELT BUCKLE SWITCH SENSE | EXPORT |
| 31 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 32 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 32 | R72 | VT/BU | 0.75 | RIGHT REAR SEAT BELT BUCKLE SWITCH SENSE | EXPORT |
| 33 | N0 | NA | 0 | NO CONNECT | N/A |
| 34 | N0 | NA | 0 | NO CONNECT | N/A |
| 35 | N0 | NA | 0 | NO CONNECT | N/A |
| 36 | N0 | NA | 0 | NO CONNECT | N/A |
| 37 | N0 | NA | 0 | NO CONNECT | N/A |
| 38 | N0 | NA | 0 | NO CONNECT | N/A |
| 39 | N0 | NA | 0 | NO CONNECT | N/A |
| 40 | N0 | NA | 0 | NO CONNECT | N/A |
| 41 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 41 | R263 | BU/VT | 0.75 | DRIVER SEAT POSITION SENSOR VOLTAGE | EXCEPT EXPORT |
| 42 | R58 | BU/GY | 0.75 | PASSENGER SEAT BELT SWITCH SENSE | N/A |
| 43 | R729 | GN/BK | 0.75 | DRIVER SEAT DETECTION RETURN | N/A |
| 44 | R730 | BU/BK | 0.75 | PASSENGER SEAT DETECTION RETURN | N/A |
| 45 | R264 | VT/BU | 0.75 | PASSENGER SEAT POSITION SENSOR VOLTAGE | EXCEPT EXPORT |
| 45 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 46 | R57 | GN/GY | 0.75 | DRIVER SEAT BELT BUCKLE SWITCH SENSE | N/A |
| 47 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 47 | R283 | BU/DG | 0.75 | PASSENGER SEAT OCCUPANT DETECTION SIGNAL | EXPORT |
| 48 | N0 | NA | 0 | NO CONNECT | N/A |
| 49 | N0 | NA | 0 | NO CONNECT | N/A |
| 50 | N0 | NA | 0 | NO CONNECT | N/A |
| 51 | N0 | NA | 0 | NO CONNECT | N/A |
| 52 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 52 | R27 | BU/OG | 0.75 | 2ND ROW SEAT BELT SWITCH SENSE | EXPORT |
| 53 | R78 | BG/BU | 0.75 | PASSENGER LOAD LIMITER LINE 1 | EXCEPT EXPORT |
| 53 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 54 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 54 | R76 | VT/BU | 0.75 | PASSENGER LOAD LIMITER LINE 2 | EXCEPT EXPORT |
