Module-Emergency Assistance C3 (Standard) Connector End View (D3115C)

Harness-Family: Antenna_IP

Color: VIOLET

Gender: FEMALE

Part Number: 1438920-4

Part Description: Not Available

Connector No: D3115C

Option: Standard

Repair Kit Part Number: Not Available

Cavity Count: 1

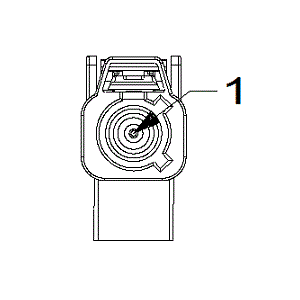

Fig 1: Module-Emergency Assistance C3 Connector End View (Standard)
GCWD1012442Courtesy of CHRYSLER

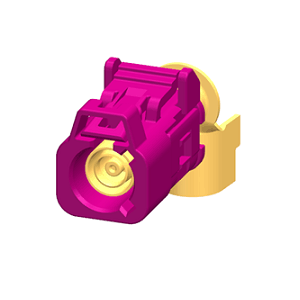

Fig 2: Module-Emergency Assistance C3 Isometric View (Standard)
GCWD1014178Courtesy of CHRYSLER

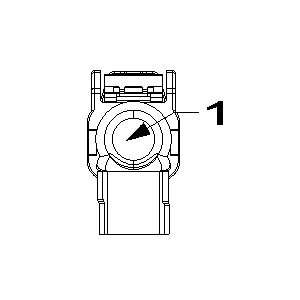

Fig 3: Module-Emergency Assistance C3 Wire Insertion View (Standard)
GCWD1008539Courtesy of CHRYSLER

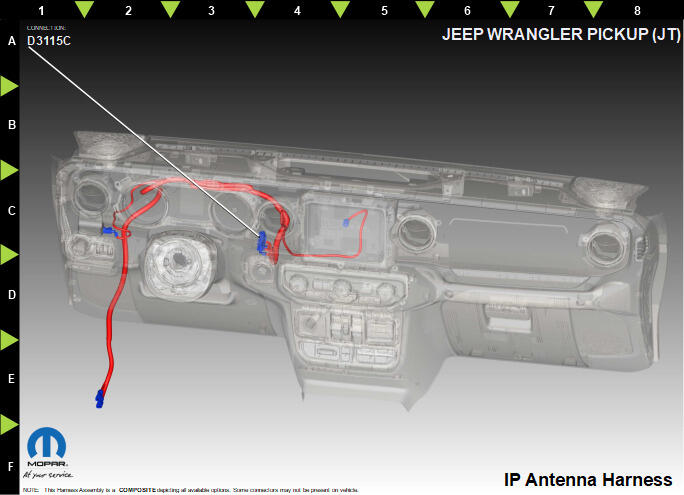

Fig 4: Module-Emergency Assistance C3 Component Location View (Standard)
GCWD1318463Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 D7 BK/BK 0.70 CELLULAR ANTENNA SIGNAL N/A
