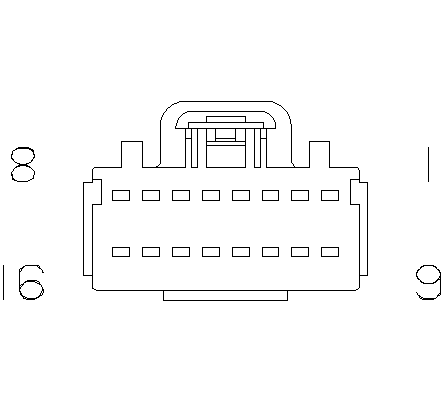

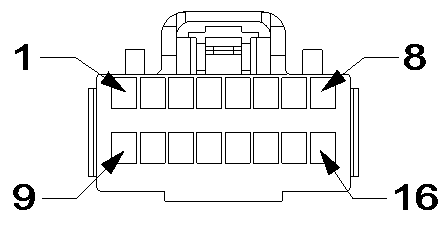

Module-Drive Train Control C1 (Standard) Connector End View (D3872A)

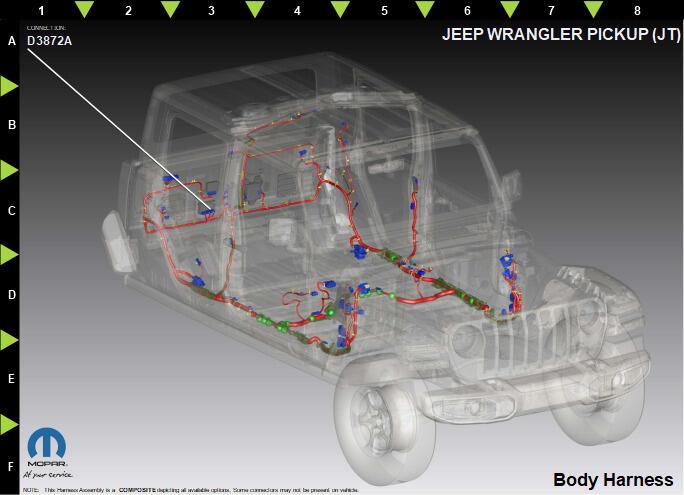

Harness-Family: Body

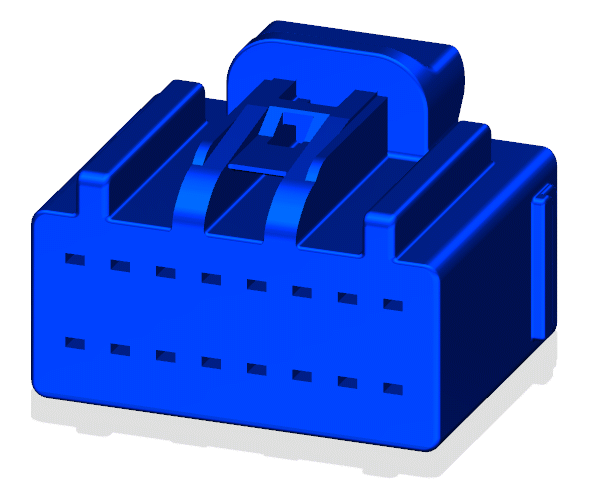

Color: BLUE
Gender: FEMALE
Part Number: 7283-6456-90
Part Description: KAIZEN YESC SUB ASSEMBLY
Connector No: D3872A
Option: Standard
Repair Kit Part Number: 68065019AA
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | T301 | DG/YE | 0.75 | SWITCHED BATTERY SOLENOID SUPPLY | EXPORT |
| 1 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | T307 | YE/DB | 0.35 | TRANSFER CASE ENCODER SIG 0 | EXPORT |
| 3 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 4 | F946 | PK/GN | 0.75 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A |
| 5 | D302 | DG | 0.35 | CAN C (-) | N/A |
| 6 | D301 | WH | 0.35 | CAN C (+) | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 7 | K77 | BN/VT | 0.35 | TRANSFER CASE POSITION SENSOR INPUT | EXPORT |
| 8 | K977 | BN/WH | 0.35 | MODE SELECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 9 | T317 | YE/BG | 0.75 | STEP MOTOR CONTROL D | EXPORT |
| 10 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 10 | K594 | BN/GN | 0.35 | DRIVETRAIN SENSOR RETURN | EXPORT |
| 11 | K504 | BN | 0.35 | DRIVETRAIN 5 VOLT SUPPLY | EXPORT |
| 11 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 12 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 12 | T308 | YE/BU | 0.35 | TRANSFER CASE ENCODER SIG 1 | EXPORT |
| 13 | F525 | DG/PK | 0.50 | FUSED IGNITION SWITCH OUTPUT (RUN) | N/A |
| 14 | G303 | VT/DG | 0.35 | FRONT AXLE LOCK SIGNAL | N/A |
| 15 | G304 | VT/DB | 0.35 | FRONT AXLE LOCK CONTROL | N/A |
| 16 | T314 | YE/BU | 0.35 | TRANSFER CASE RANGE POSITION SIGNAL | N/A |
