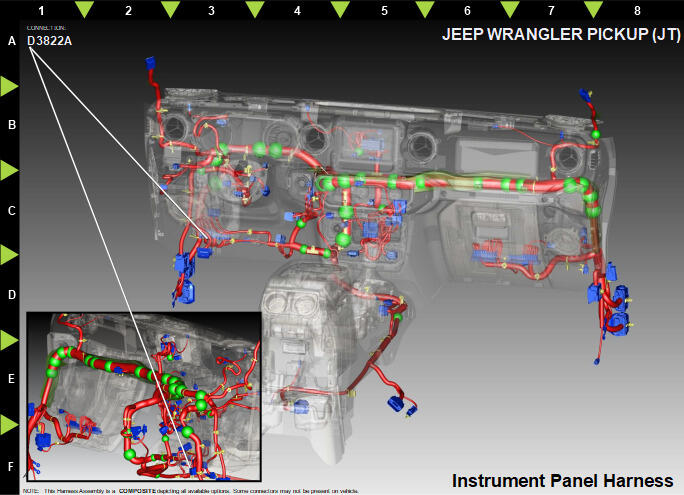

Jumper-Aftermarket Electric Brake Module (Standard) Connector End View (D3822A)
Harness-Family: IP
Color: LIGHT GRAY
Gender: FEMALE
Part Number: 7283-6469-40
Part Description: KAIZEN CONNECTOR SUB ASSEMBLY
Connector No: D3822A
Option: Standard
Repair Kit Part Number: 68052581AA
Cavity Count: 4
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | Z914 | BK | 2.0 | GROUND | N/A |
| 2 | B15 | DG/WH | 0.75 | BRAKE SIGNAL 1 | N/A |
| 3 | B40 | DG | 2.0 | ELECTRIC BRAKE FEED | N/A |
| 4 | A400 | BG/RD | 2.0 | FUSED B(+) | N/A |
