I6624A (Standard) Connector End View (I6624A)

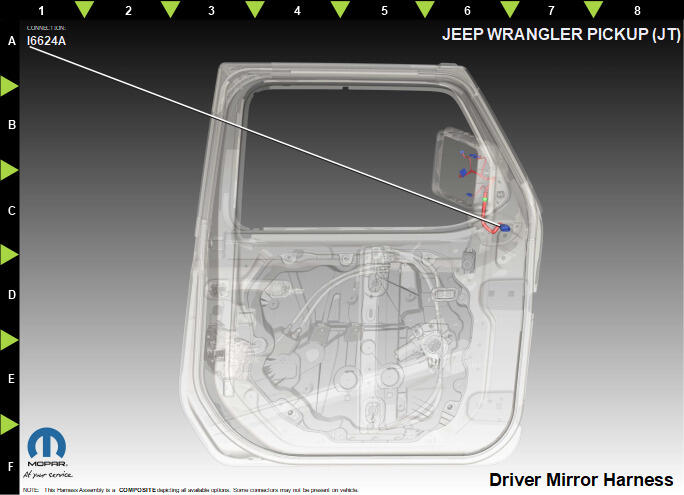

Harness-Family: Mirror_Driver
Color: BLACK
Gender: MALE
Part Number: 7282-8856-30
Part Description: Not Available
Connector No: I6624A
Option: Standard
Repair Kit Part Number: 68601820AA
Cavity Count: 10
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | C110 | BK | 0.35 | MIRROR HEATER DRIVER | N/A |
| 2 | P71 | RD | 0.35 | DRIVER MIRROR VERTICAL DRIVER | N/A |
| 3 | L161 | BU/BK | 0.35 | TURN SIGNAL CONTROL | LHD |
| 3 | L160 | BU/BK | 0.35 | TURN SIGNAL CONTROL | RHD |
| 5 | Z911 | BK | 0.35 | GROUND | N/A |
| 6 | P75 | GN | 0.35 | DRIVER MIRROR HORIZONTAL DRIVER | N/A |
| 7 | P711 | BK/BN | 0.35 | LEFT BLIND SPOT INDICATOR DRIVER | N/A |
| 8 | P76 | BU | 0.35 | MIRROR COMMON DRIVER | N/A |
| 10 | Z911 | BK | 0.35 | GROUND | N/A |

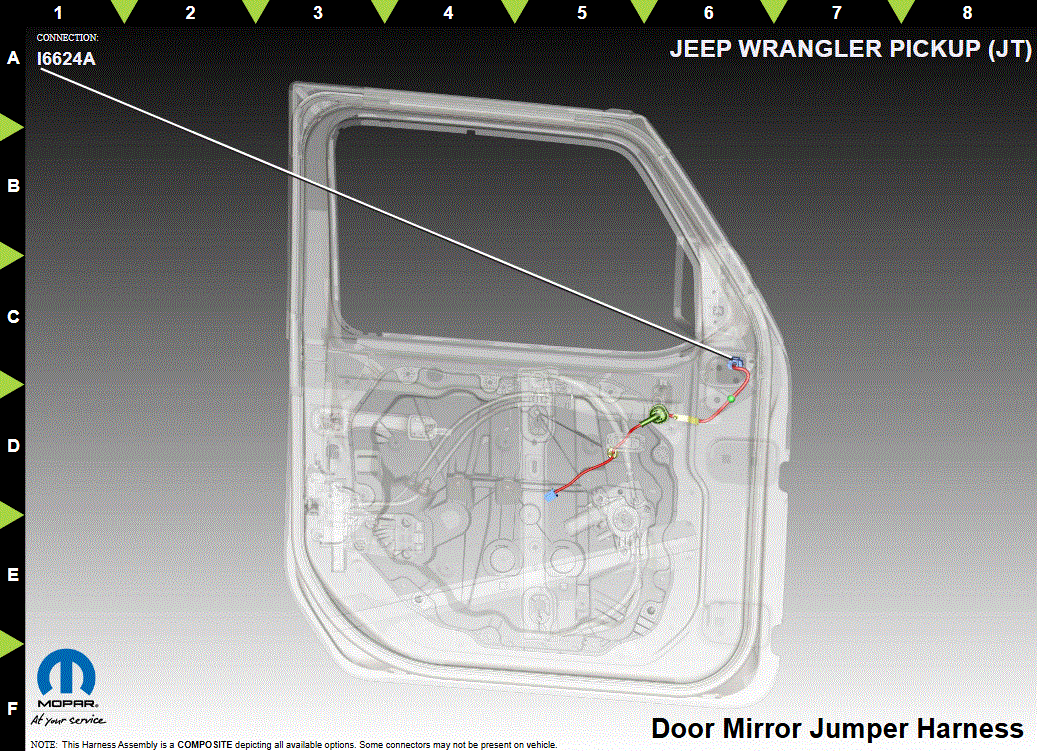

Harness-Family: Mirror_Jumper_Driver
Color: BLACK
Gender: FEMALE
Part Number: 7283-8856-30
Part Description: Not Available
Connector No: I6624A
Option: Standard
Repair Kit Part Number: 68601819AA
Cavity Count: 10
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | C110 | DB/BU | 0.50 | MIRROR HEATER DRIVER | N/A |
| 2 | P71 | BG/DG | 0.35 | DRIVER MIRROR VERTICAL DRIVER | N/A |
| 3 | L161 | WH/GN | 0.35 | TURN SIGNAL CONTROL | LHD |
| 3 | L160 | WH/BG | 0.35 | TURN SIGNAL CONTROL | RHD |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | Z911 | BK | 0.50 | GROUND | N/A |
| 6 | P75 | BG/GN | 0.35 | DRIVER MIRROR HORIZONTAL DRIVER | N/A |
| 7 | P712 | GN/WH | 0.35 | RIGHT BLIND SPOT INDICATOR DRIVER | RHD |
| 7 | P711 | GN | 0.35 | LEFT BLIND SPOT INDICATOR DRIVER | LHD |
| 8 | P76 | BG/BU | 0.50 | MIRROR COMMON DRIVER | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | Z911 | BK | 0.50 | GROUND | N/A |
