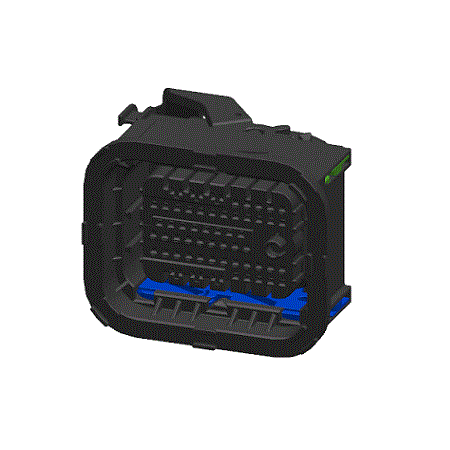

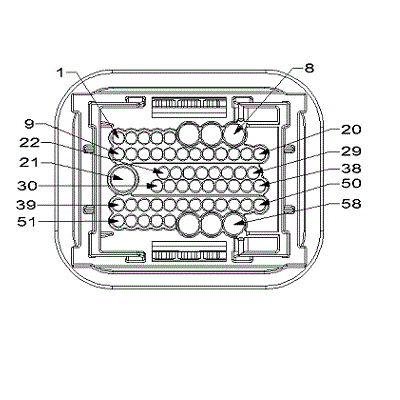

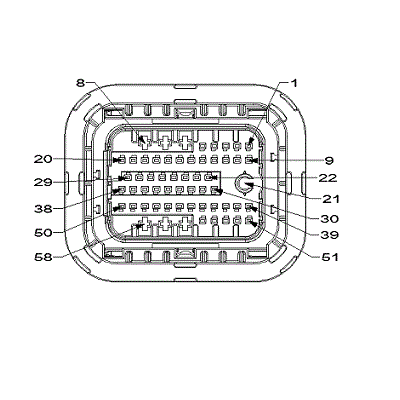

XY551A (Standard) Connector End View (X551A)

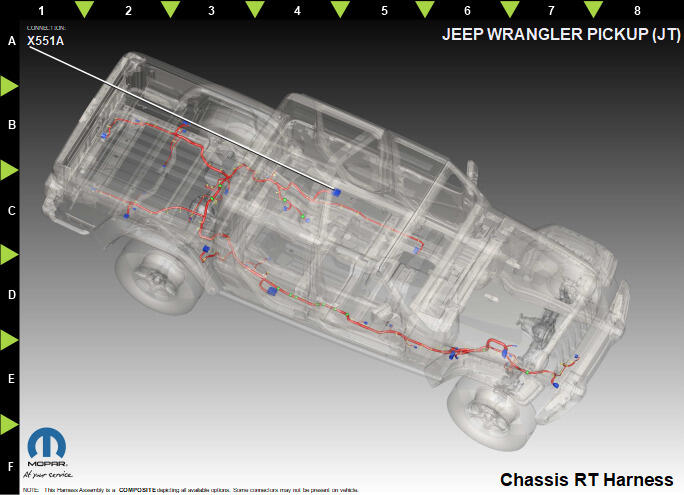

Harness-Family: Chassis_RT
Color: BLACK
Gender: FEMALE
Part Number: 2298465-1_2336163-1
Part Description: Not Available
Connector No: X551A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 58
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | N0 | NA | 0 | NO CONNECT | N/A |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | N0 | NA | 0 | NO CONNECT | N/A |
| 6 | N0 | NA | 0 | NO CONNECT | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | N0 | NA | 0 | NO CONNECT | N/A |
| 17 | N0 | NA | 0 | NO CONNECT | N/A |
| 18 | N0 | NA | 0 | NO CONNECT | N/A |
| 19 | N0 | NA | 0 | NO CONNECT | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | J220 | BK | 0.82 | COAX CABLE A LVDS CAMERA REAR SIG | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | N0 | NA | 0 | NO CONNECT | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | N0 | NA | 0 | NO CONNECT | N/A |
| 26 | P807 | GN/BU | 0.35 | INVERTER SWITCH SIGNAL | EXCEPT EXPORT |
| 26 | P827 | GN/DB | 0.35 | INVERTER SWITCH SIGNAL | EXPORT |
| 27 | P812 | BG/BU | 0.35 | INVERTER ENABLE 2 | N/A |
| 28 | P810 | BG | 0.80 | AC VOLTAGE LINE 3 | N/A |
| 29 | P811 | BG/OG | 0.80 | AC VOLTAGE LINE 4 | N/A |
| 30 | P711 | GN | 0.35 | LEFT BLIND SPOT INDICATOR DRIVER | BLIND SPOT DETECTION |
| 30 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 31 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 31 | D217 | DG/WH | 0.35 | CAN IHS (+) | BLIND SPOT DETECTION |
| 32 | D218 | WH | 0.35 | CAN IHS (-) | BLIND SPOT DETECTION |
| 32 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 33 | L3 | WH/DB | 0.75 | LICENSE PLATE LAMP DRIVER | N/A |
| 34 | N4 | DB/WH | 1.0 | FUEL LEVEL SENSOR SIGNAL | N/A |
| 35 | G109 | BK | 1.0 | FUEL LEVEL SENSE RETURN | N/A |
| 36 | L63 | WH/DG | 0.75 | LEFT REAR TURN LAMP DRIVER | N/A |
| 37 | D215 | DB/WH | 0.35 | CAN IHS (+) | BLIND SPOT DETECTION |
| 37 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 38 | D216 | WH | 0.35 | CAN IHS (-) | BLIND SPOT DETECTION |
| 38 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 39 | N0 | NA | 0 | NO CONNECT | N/A |
| 40 | N0 | NA | 0 | NO CONNECT | N/A |
| 41 | N0 | NA | 0 | NO CONNECT | N/A |
| 42 | F946 | PK/GN | 0.75 | FUSED IGNITION RUN/START CONTROL OUTPUT | PREMIUM |
| 42 | N0 | NA | 0 | NO CONNECT | BASE |
| 43 | L145 | WH/OG | 0.75 | LEFT SIDE MARKER CONTROL | N/A |
| 44 | P220 | GN/WH | 1.0 | TAILGATE UNLOCK | N/A |
| 45 | L71 | WH/GY | 0.75 | LEFT REAR PARK LAMP DRIVER | N/A |
| 46 | P221 | GN/BG | 1.0 | TAILGATE LOCK | N/A |
| 47 | L15 | WH/BG | 0.75 | LEFT BACKUP LAMP DRIVER | N/A |
| 48 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 48 | L52 | WH | 1.0 | LEFT STOP LAMP DRIVER | EXPORT |
| 49 | L563 | WH/GY | 0.35 | LEFT REAR LIGHTING FAULT SENSE | N/A |
| 50 | L9 | YE | 0.75 | LEFT STOP/TURN FEED | EXCEPT EXPORT |
| 50 | N0 | NA | 0 | NO CONNECT | EXPORT |
| 51 | N0 | NA | 0 | NO CONNECT | N/A |
| 52 | N0 | NA | 0 | NO CONNECT | N/A |
| 53 | N0 | NA | 0 | NO CONNECT | N/A |
| 54 | N0 | NA | 0 | NO CONNECT | N/A |
| 55 | N0 | NA | 0 | NO CONNECT | N/A |
| 56 | N0 | NA | 0 | NO CONNECT | N/A |
| 57 | N0 | NA | 0 | NO CONNECT | N/A |
| 58 | N0 | NA | 0 | NO CONNECT | N/A |
