XY340A (Standard) Connector End View (X340A)

Harness-Family: JUMPER_WINDSHIELD

Color: BLACK

Gender: FEMALE

Part Number: 59Z163-003-A_59Z163-000/51

Part Description: Not Available

Connector No: X340A

Option: Standard

Repair Kit Part Number: Not Available

Cavity Count: null

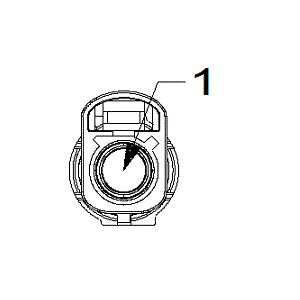

Fig 1: Xy340a Connector End View (Standard)
GCWD1008495Courtesy of CHRYSLER

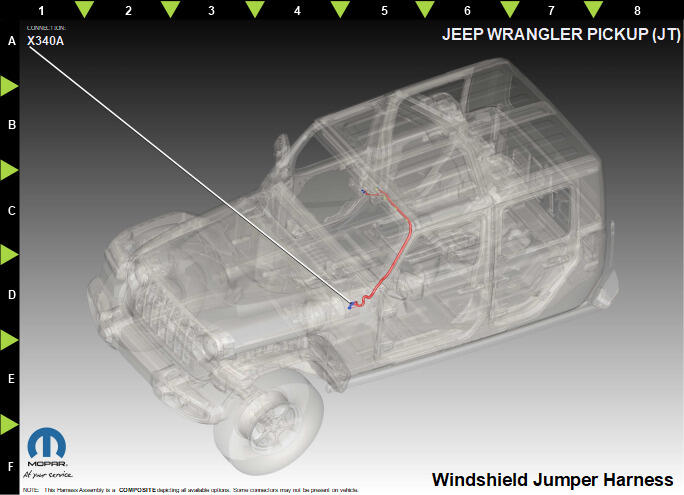

Fig 2: Xy340a Component Location View (Standard)
GCWD1318516Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 D6 BK 0.82 AM/FM COAX 2 N/A
