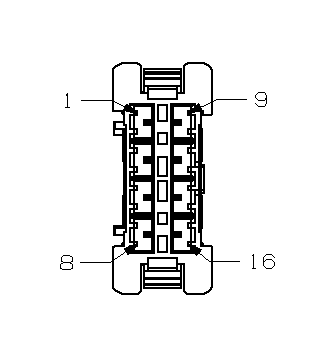

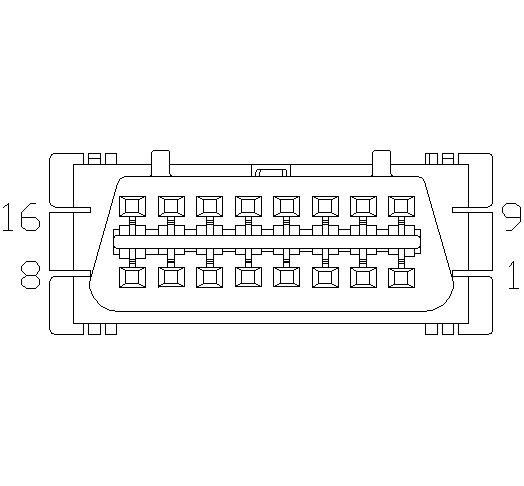

Data Link Connector 1 (Standard) Connector End View (D7405A)

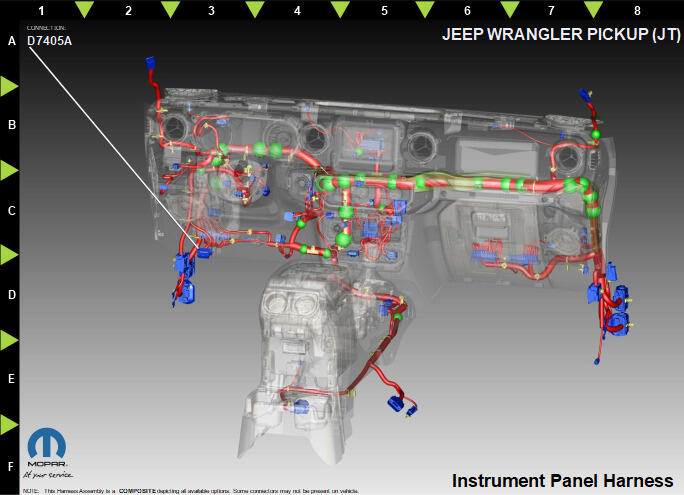

Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 179631-2

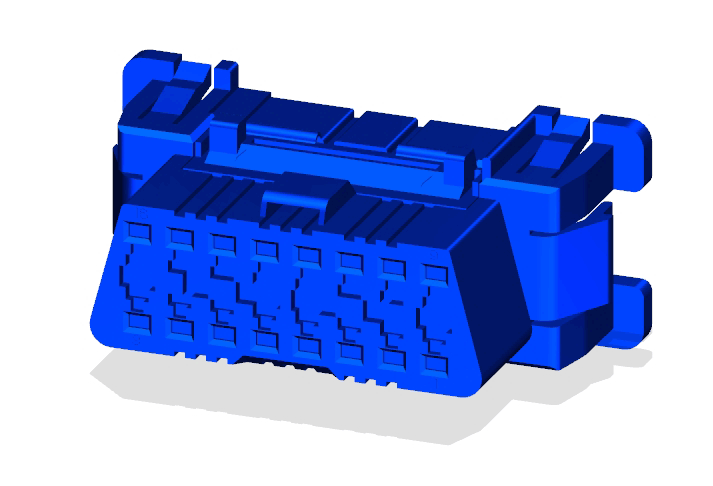

Part Description: DIAGNOSTIC CONNECTOR OBD-II, PANEL MOUNT
Connector No: D7405A
Option: Standard
Repair Kit Part Number: 05083231AA
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | D434 | BG | 0.35 | DIAGNOSTIC CAN IHS (+) | N/A |
| 4 | Z911 | BK/VT | 0.50 | GROUND | N/A |
| 5 | Z911 | BK/YE | 0.50 | GROUND | EXCEPT EXPORT |
| 5 | Z911 | BK/VT | 0.50 | GROUND | EXPORT |
| 6 | D428 | BG | 0.35 | DIAGNOSTIC CAN C (+) | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | D433 | BG/YE | 0.35 | DIAGNOSTIC CAN IHS (-) | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | D427 | YE | 0.35 | DIAGNOSTIC CAN C (-) | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | A900 | GY/RD | 0.50 | FUSED B(+) | N/A |
