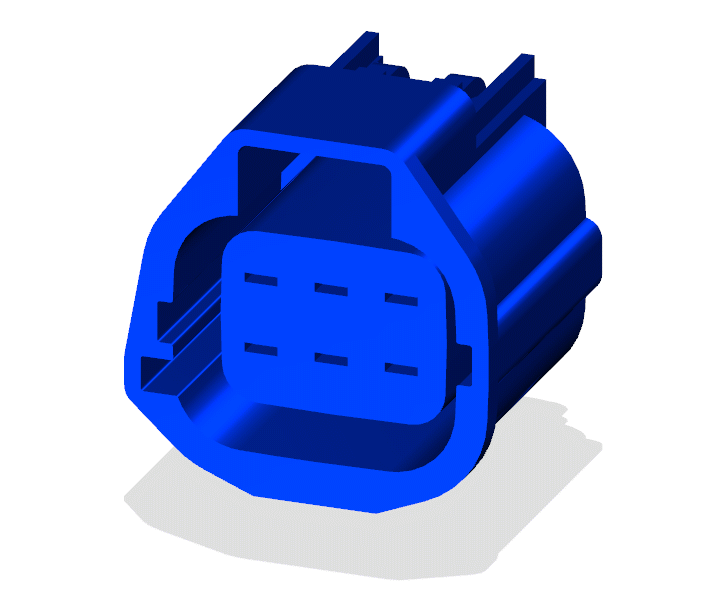

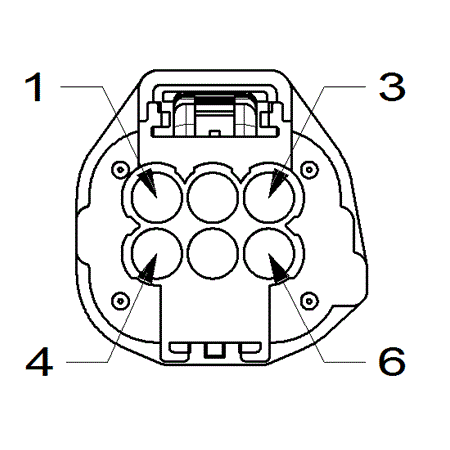

XY112A (Standard) Connector End View (X112A)

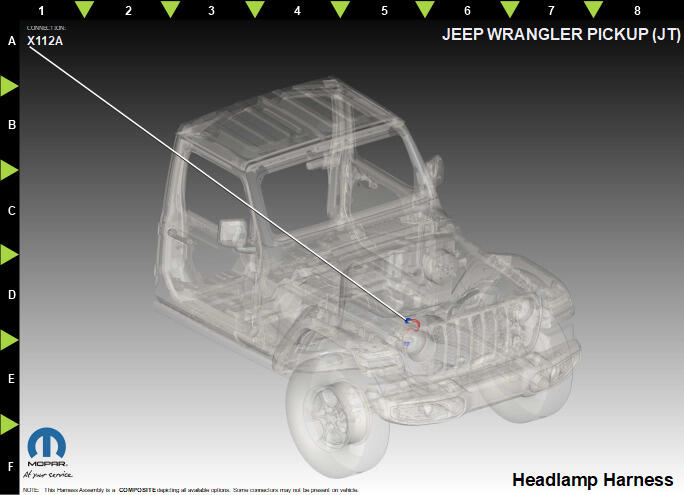

Harness-Family: Headlamp_Right
Color: DARK GRAY
Gender: FEMALE
Part Number: 7287-9266-10
Part Description: Not Available
Connector No: X112A
Option: Standard
Repair Kit Part Number: 68052583AA
Cavity Count: 6
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | L34 | WH/GY | 1.5 | RIGHT HIGH BEAM DRIVER | N/A |
| 2 | L118 | BG/OG | 0.50 | RIGHT FRONT PARK LAMP DRIVER | EXCEPT EXPORT PREMIUM HEADLAMPS |
| 2 | L132 | GN/WH | 0.35 | RIGHT HEADLAMP LEVEL SENSOR SIGNAL | EXPORT BASE HEADLAMP LEVELING |
| 2 | L133 | WH/YE | 0.35 | HEADLAMP LEVEL MOTOR SIGNAL | EXPORT PREMIUM HEADLAMP LEVELING |
| 3 | Z904 | BK | 1.5 | GROUND | N/A |
| 4 | L44 | WH/BG | 1.5 | RIGHT LOW BEAM DRIVER | N/A |
| 5 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 5 | F927 | PK/YE | 0.50 | FUSED IGNITION | EXPORT |
| 6 | Z904 | BK | 0.35 | GROUND | EXPORT |
| 6 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
