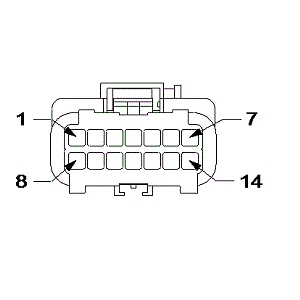

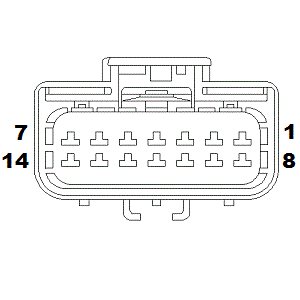

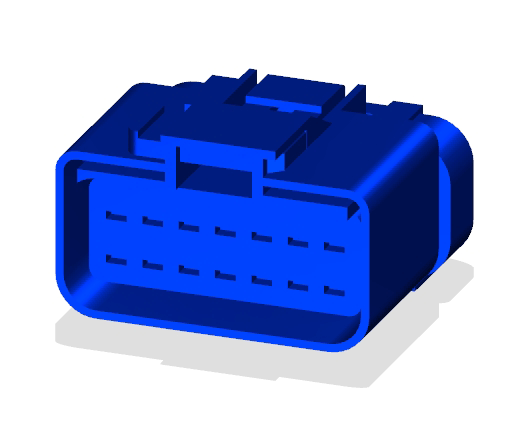

Switch-Window-Front (Standard) Connector End View (D2301A)

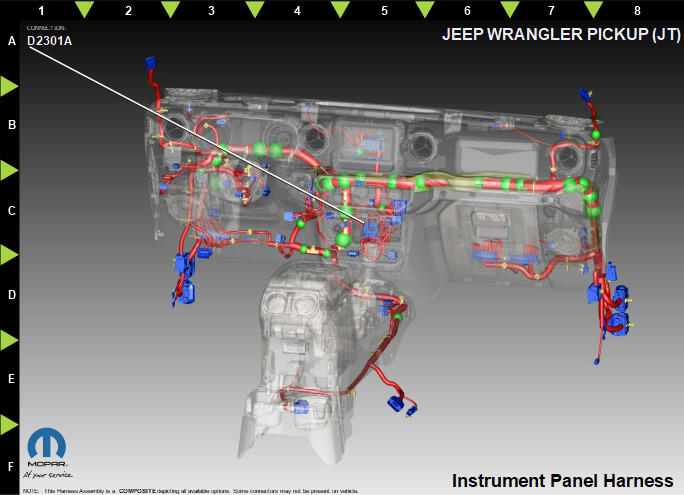

Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 54201411
Part Description: Not Available
Connector No: D2301A
Option: Standard
Repair Kit Part Number: 05013961AA
Cavity Count: 14
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | Q412 | OG/BU | 0.75 | MASTER WINDOW SWITCH RIGHT REAR (UP) | EXCEPT 2 DOOR |
| 2 | Q612 | OG/DB | 0.75 | MASTER WINDOW SWITCH RIGHT REAR (DOWN) | EXCEPT 2 DOOR |
| 3 | Q22 | OG/VT | 2.0 | PASSENGER WINDOW DRIVER (DOWN) | LHD |
| 3 | Q21 | OG/WH | 2.0 | DRIVER WINDOW DRIVER (DOWN) | RHD |
| 4 | Z910 | BK/WH | 2.0 | GROUND | LHD |
| 4 | Z910 | BK | 2.0 | GROUND | RHD |
| 5 | N0 | NA | 0 | NO CONNECT | N/A |
| 6 | E12 | OG/GY | 0.75 | PANEL LAMPS DRIVER | N/A |
| 7 | Q12 | OG/BN | 2.0 | PASSENGER WINDOW DRIVER (UP) | LHD |
| 7 | Q11 | OG/GN | 2.0 | DRIVER WINDOW DRIVER (UP) | RHD |
| 8 | Q411 | OG/WH | 0.75 | MASTER WINDOW SWITCH LEFT REAR (UP) | EXCEPT 2 DOOR |
| 9 | Q611 | OG/GY | 0.75 | MASTER WINDOW SWITCH LEFT REAR (DOWN) | EXCEPT 2 DOOR |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | F981 | PK/YE | 3.0 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A |
| 13 | Q22 | OG/VT | 2.0 | PASSENGER WINDOW DRIVER (DOWN) | RHD |
| 13 | Q21 | OG/WH | 2.0 | DRIVER WINDOW DRIVER (DOWN) | LHD |
| 14 | Q11 | OG/GN | 2.0 | DRIVER WINDOW DRIVER (UP) | LHD |
| 14 | Q12 | OG/BN | 2.0 | PASSENGER WINDOW DRIVER (UP) | RHD |
