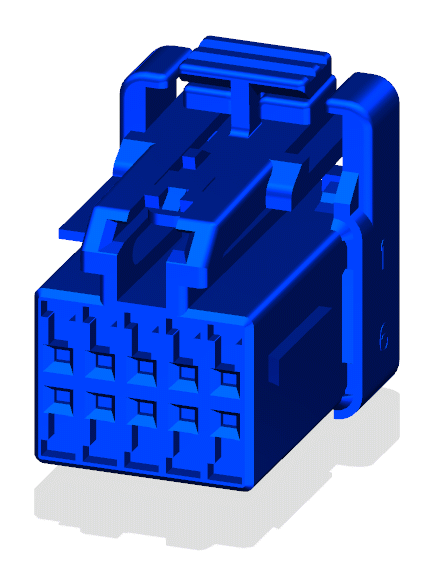

Switch-Headlamp (RHD) Connector End View (D2242A)
Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 638393-5
Part Description: CONNNECTOR - PLUG ASSEMBLY
Connector No: D2242A
Option: RHD
Repair Kit Part Number: 68057283AA
Cavity Count: 10
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | Z911 | BK | 0.75 | GROUND | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | L900 | WH/YE | 0.35 | HEADLAMP SWITCH MUX RETURN | N/A |
| 4 | L116 | WH/GN | 0.35 | HEADLAMP/FOG LAMP SWITCH SIGNAL | N/A |
| 5 | L307 | WH/BN | 0.35 | HEADLAMP SWITCH MUX | N/A |
| 6 | E12 | OG/GY | 0.35 | PANEL LAMPS DRIVER | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | PREMIUM HEADLAMP LEVELING |
| 7 | F927 | PK/YE | 0.35 | FUSED IGNITION | BASE HEADLAMP LEVELING |
| 8 | L133 | WH/YE | 0.35 | HEADLAMP LEVEL MOTOR SIGNAL | BASE HEADLAMP LEVELING |
| 8 | E3 | OG/YE | 0.35 | PANEL LAMPS DIMMER SWITCH MUX | PREMIUM HEADLAMP LEVELING |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | E2 | OG/BN | 0.35 | PANEL LAMPS DRIVER | N/A |
