Sensor-Neutral Position (Standard) Connector End View (D3163A)

Harness-Family: Transmission

Color: BLACK

Gender: FEMALE

Part Number: 34900-3120

Part Description: Not Available

Connector No: D3163A

Option: Standard

Repair Kit Part Number: 68137864AC

Cavity Count: 3

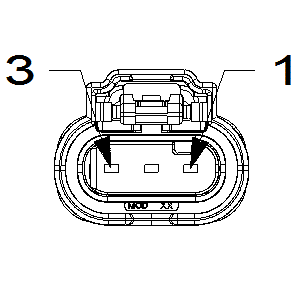

Fig 1: Sensor-Neutral Position Connector End View (Standard)
GCWD1009021Courtesy of CHRYSLER

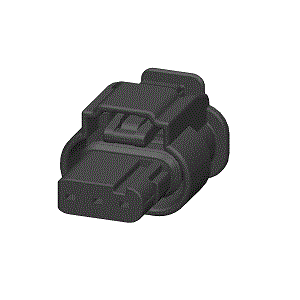

Fig 2: Sensor-Neutral Position Isometric View (Standard)
GCWD1008443Courtesy of CHRYSLER

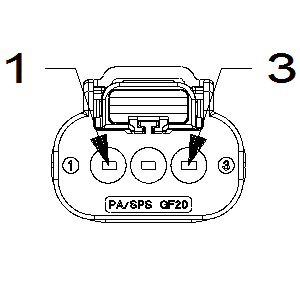

Fig 3: Sensor-Neutral Position Wire Insertion View (Standard)
GCWD1007687Courtesy of CHRYSLER

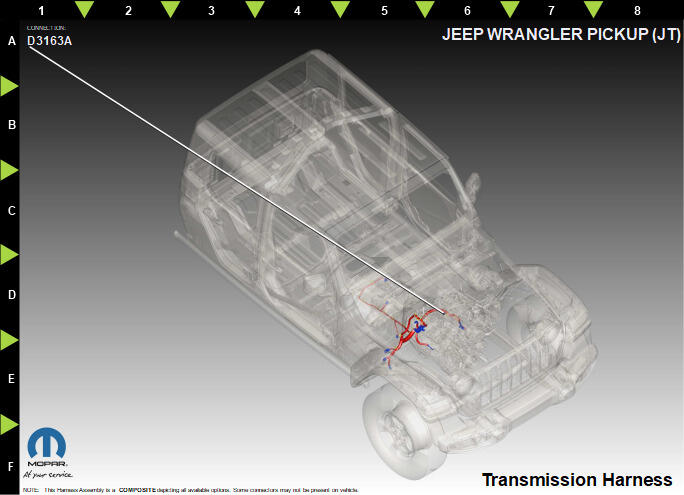

Fig 4: Sensor-Neutral Position Component Location View (Standard)
GCWD1318759Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 K917 BN/BG 0.35 SENSOR GROUND N/A
2 K804 BN/GN 0.35 STOP START NEUTRAL SW SIG N/A
3 K859 BN/DB 0.35 5 VOLT SUPPLY N/A
