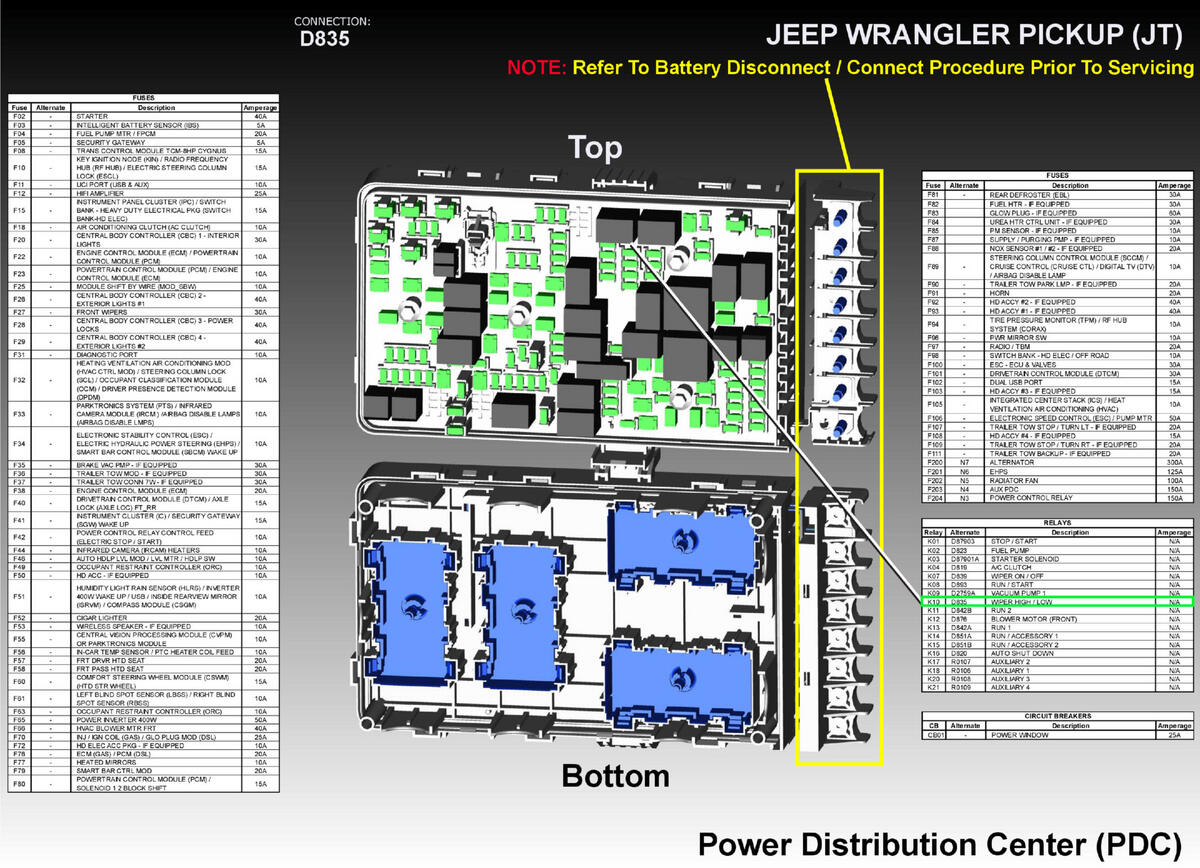

Relay-Wiper High/Low (Standard) Connector End View (D835)
Harness-Family: PDC_Underhood
Color: NA
Gender: MALE
Part Number: RELAY_MICRO
Part Description: Not Available
Connector No: D835
Option: Standard
Repair Kit Part Number: See StarParts
Cavity Count: 5
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | W6 | INTERNAL | NA | WIPER ON/OFF RELAY OUTPUT | N/A |
| 85 | W2 | INTERNAL | NA | WIPER HIGH/LOW RELAY CONTROL | N/A |
| 86 | Z906 | INTERNAL | NA | GROUND | N/A |
| 87A | W3 | INTERNAL | NA | WIPER LOW SPEED CONTROL OUTPUT | N/A |
| 87 | W4 | INTERNAL | NA | WIPER HIGH SPEED CONTROL OUTPUT | N/A |
