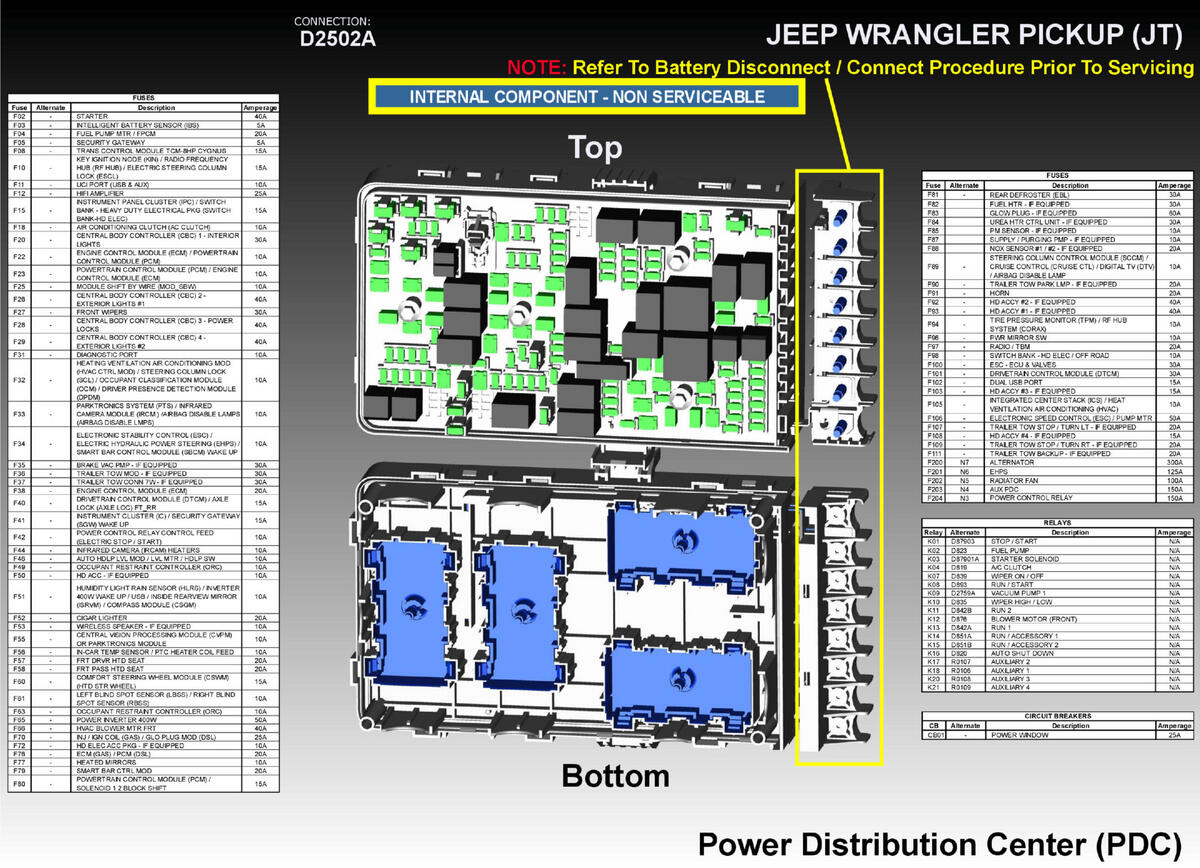

Relay-Trailer Tow-Right (On PCB) (Standard) Connector End View (D2502A)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D2502A
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 85 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 86 | L656 | INTERNAL | NA | RIGHT REAR TURN SIGNAL CONTROL | N/A |
| 87 | L674 | INTERNAL | NA | RIGHT REAR STOP/TURN SIGNAL FEED | N/A |
