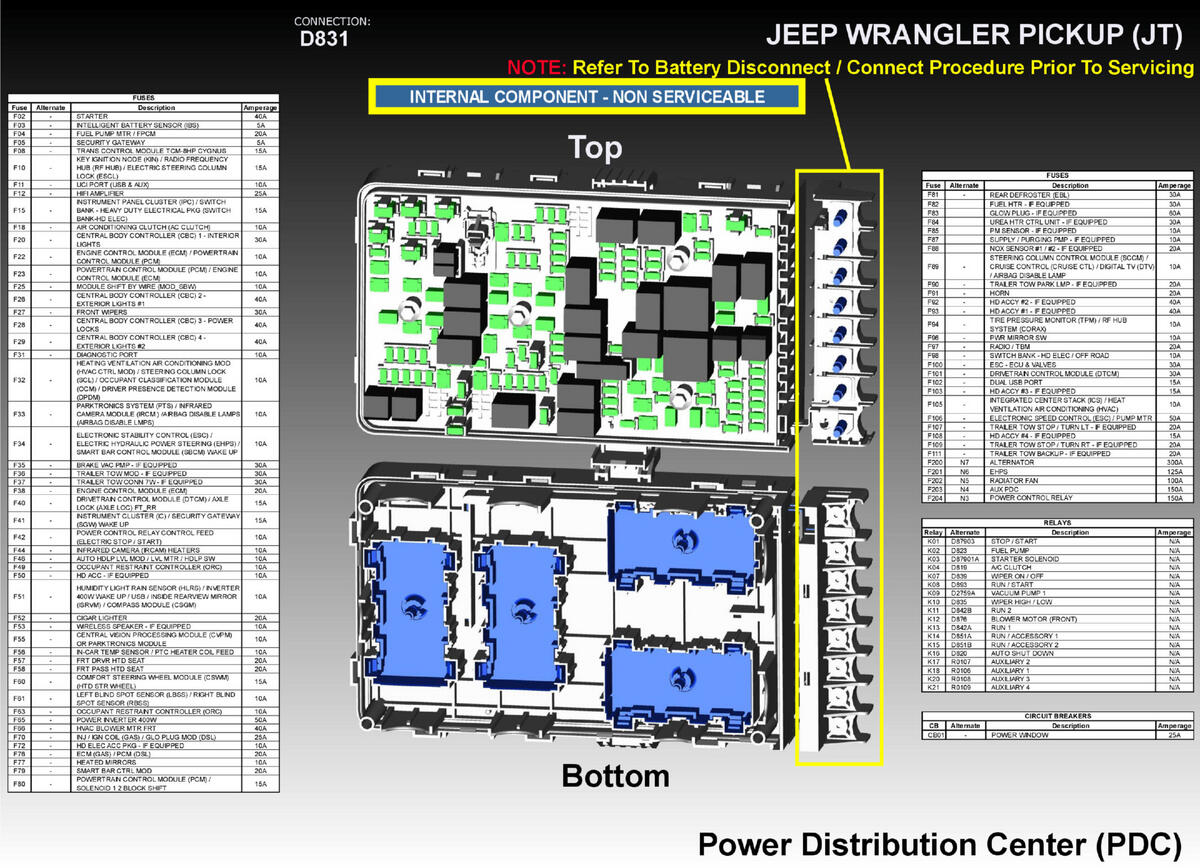

Relay-SCR 1 (On PCB) (Standard) Connector End View (D831)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D831
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 85 | K542 | INTERNAL | NA | ASD RELAY CONTROL | N/A |
| 86 | K401 | INTERNAL | NA | SCR RELAY 1 CONTROL | N/A |
| 87 | F203 | INTERNAL | NA | FUSED SCR RELAY 1 OUTPUT | N/A |
