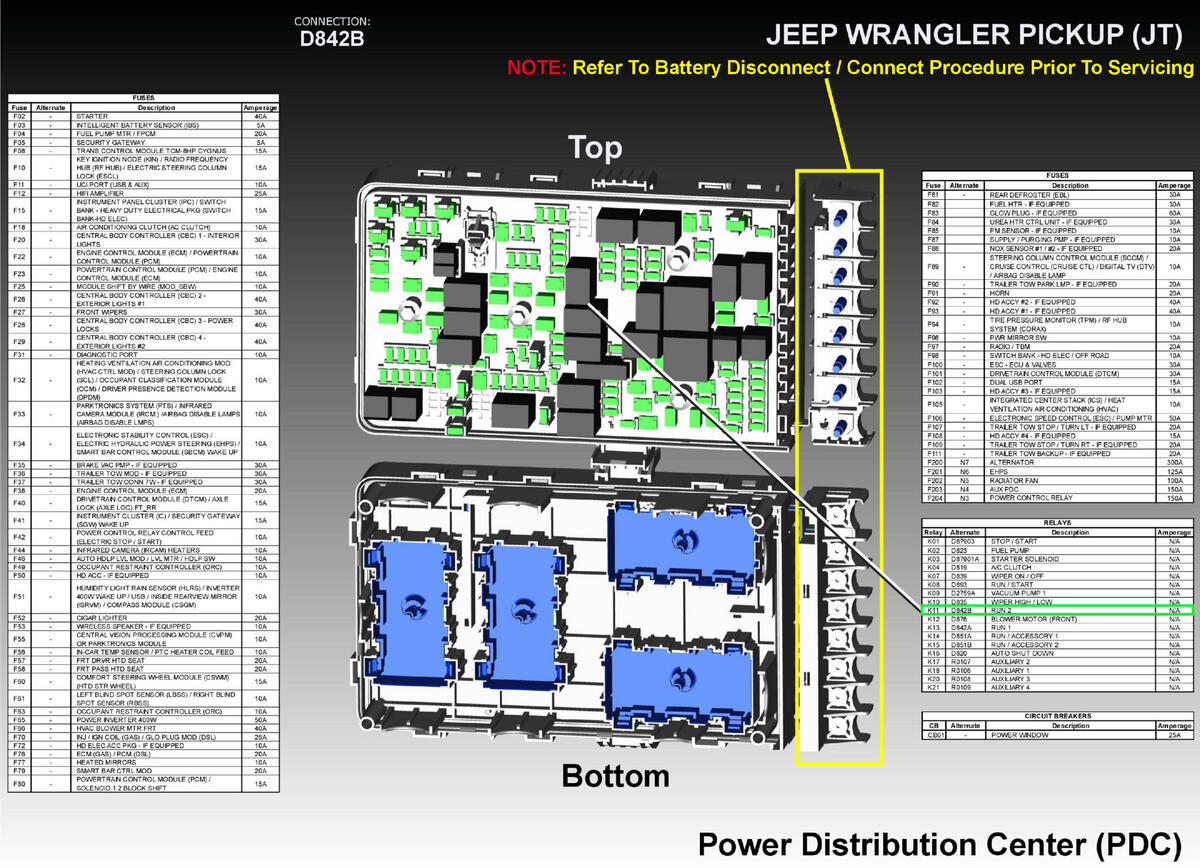

Relay-Run 2 (Standard) Connector End View (D842B)
Harness-Family: PDC_Underhood
Color: NA
Gender: MALE
Part Number: RELAY_MICRO
Part Description: Not Available
Connector No: D842B
Option: Standard
Repair Kit Part Number: See StarParts
Cavity Count: 5
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 85 | F721 | INTERNAL | NA | IGNITION SWITCH OUTPUT (RUN) | N/A |
| 86 | Z906 | INTERNAL | NA | GROUND | N/A |
| 87 | F930 | INTERNAL | NA | FUSED IGNITION RUN CONTROL OUTPUT | N/A |
