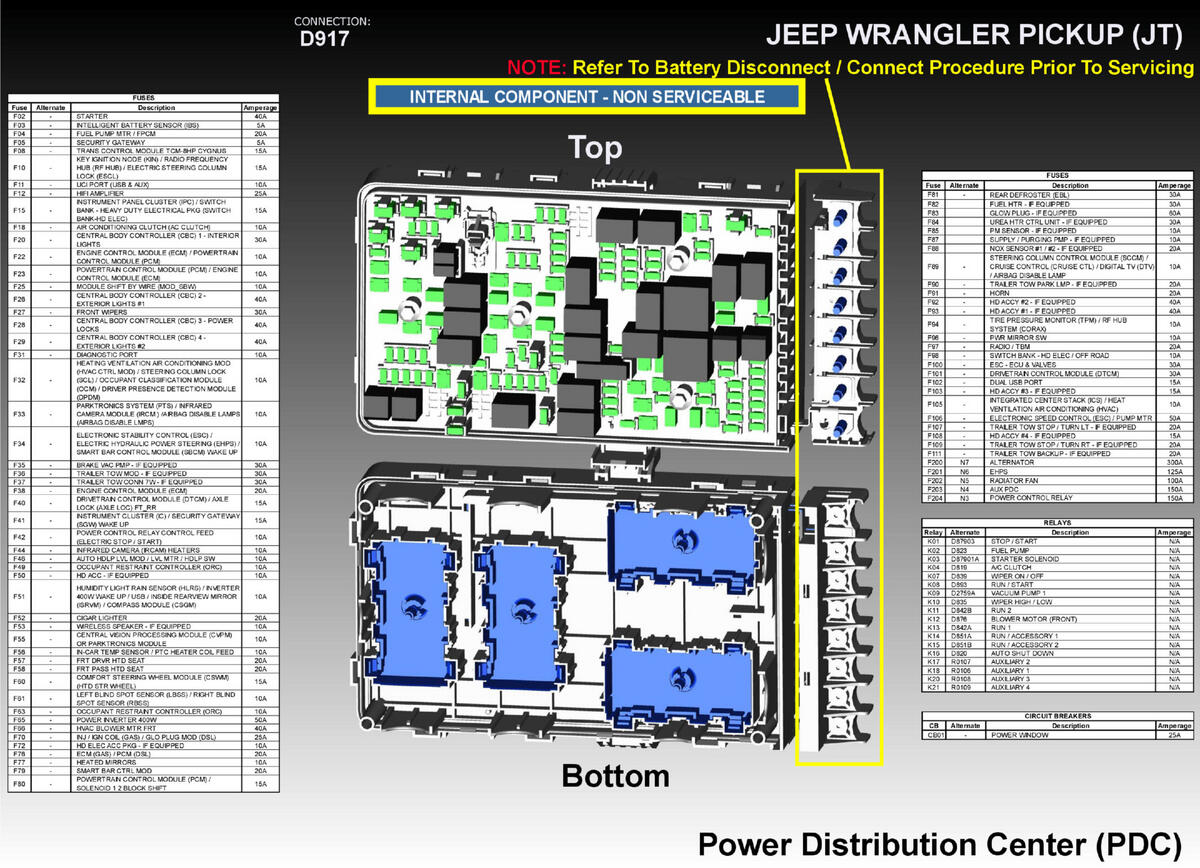

Relay-PCR Control (On PCB) (Standard) Connector End View (D917)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D917
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | F950 | INTERNAL | NA | RUN/START RELAY OUTPUT | N/A |
| 85 | T750 | INTERNAL | NA | STARTER RELAY OUTPUT | N/A |
| 86 | T762 | INTERNAL | NA | PCR CONTROL RELAY CONTROL | N/A |
| 87 | T760 | INTERNAL | NA | PCR CONTROL RELAY OUTPUT | N/A |
