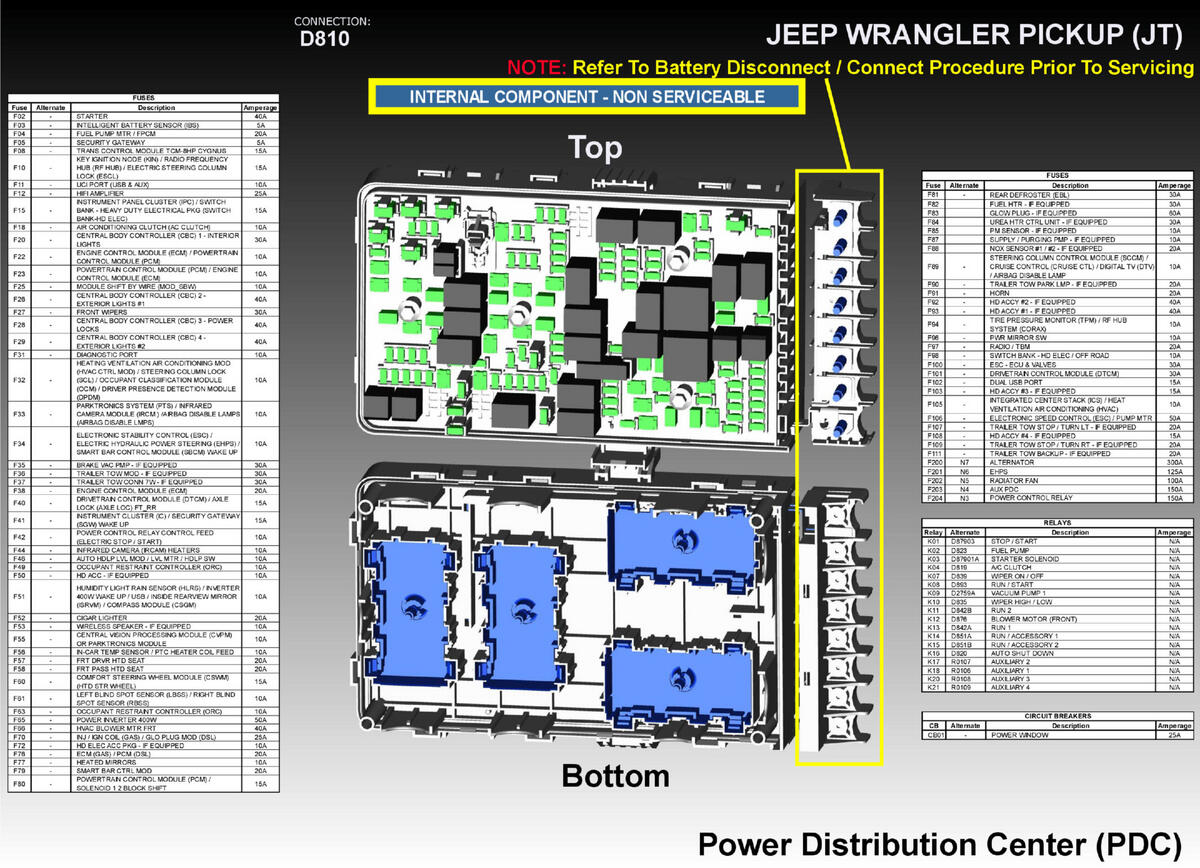

Relay-Fuel Heater (On PCB) (Standard) Connector End View (D810)
Harness-Family: PDC_Underhood
Color: NA
Gender: FEMALE
Part Number: NON-SERVICEABLE-PCB
Part Description: Not Available
Connector No: D810
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 2 | A0 | INTERNAL | NA | FUSED B(+) | N/A |
| 3 | N1 | INTERNAL | NA | FUEL PUMP CONTROL OUTPUT | N/A |
| 4 | F326 | INTERNAL | NA | DIESEL FUEL HEATER SUPPLY | N/A |
| 5 | F326 | INTERNAL | NA | DIESEL FUEL HEATER SUPPLY | N/A |
| 6 | Z906 | INTERNAL | NA | GROUND | N/A |
