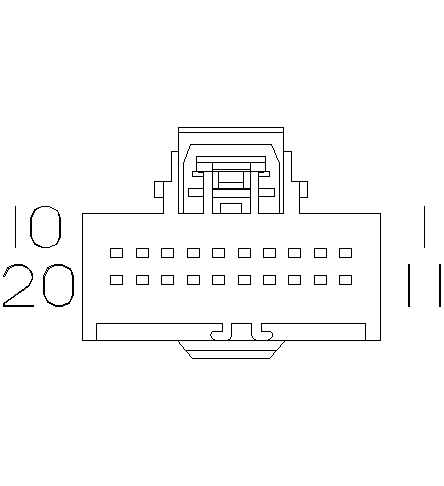

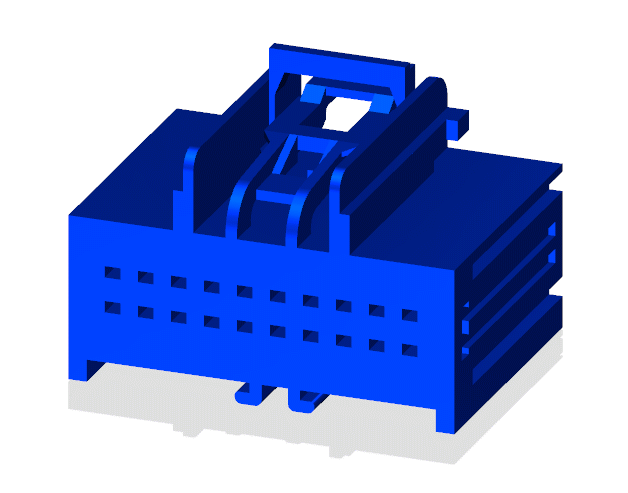

Cluster (Standard) Connector End View (D3809A)
Harness-Family: IP
Color: BROWN
Gender: FEMALE
Part Number: 7283-9112-80
Part Description: KAIZEN CONNECTOR ASSEMBLY W/O CPA
Connector No: D3809A
Option: Standard
Repair Kit Part Number: 68496349AA
Cavity Count: 20
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | N0 | NA | 0 | NO CONNECT | N/A |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | N0 | NA | 0 | NO CONNECT | N/A |
| 6 | E12 | OG/GY | 0.35 | PANEL LAMPS DRIVER | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | A108 | GN/RD | 0.50 | FUSED B(+) | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | D81 | BN/WH | 0.35 | CAN C (+) | N/A |
| 13 | D82 | YE | 0.35 | CAN C (-) | N/A |
| 14 | G84 | VT/GY | 0.35 | VTA WARNING INDICATOR | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | Z911 | BK | 0.50 | GROUND | EXCEPT EXPORT |
| 16 | Z911 | BK/VT | 0.50 | GROUND | EXPORT |
| 17 | N0 | NA | 0 | NO CONNECT | N/A |
| 18 | N0 | NA | 0 | NO CONNECT | N/A |
| 19 | Z911 | BK | 0.50 | GROUND | EXCEPT EXPORT |
| 19 | Z911 | BK/VT | 0.50 | GROUND | EXPORT |
| 20 | F949 | PK/GN | 0.50 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A |
