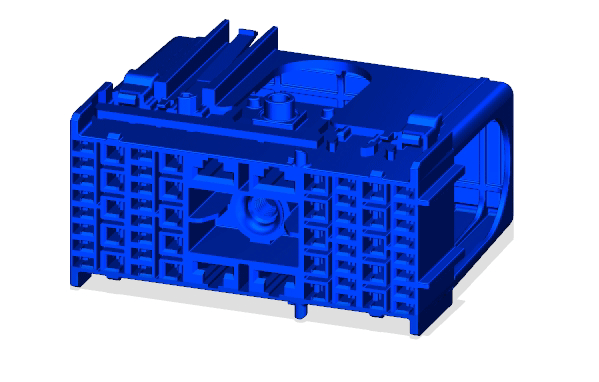

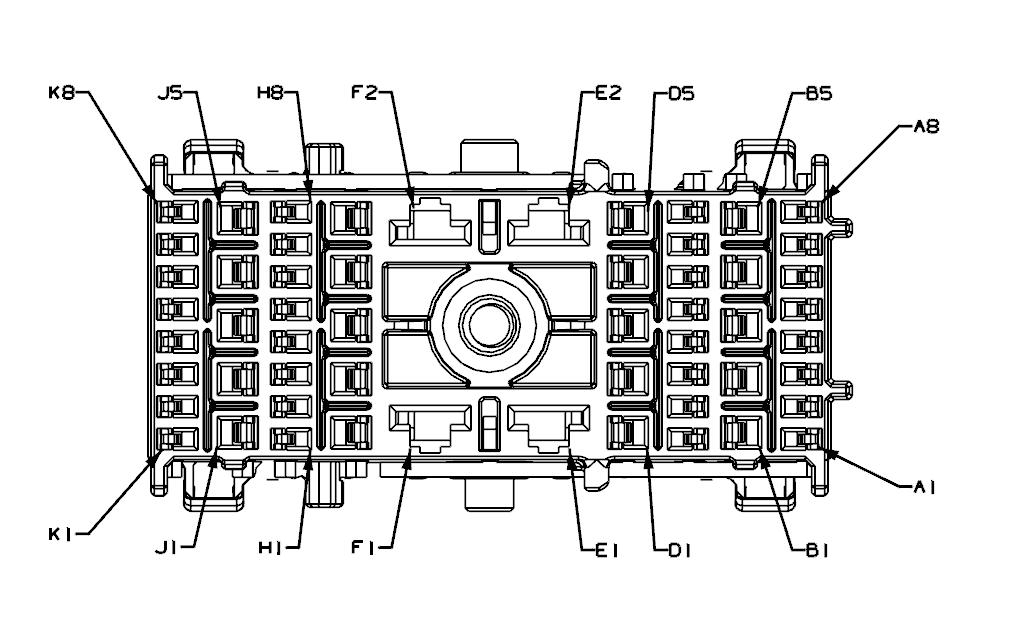

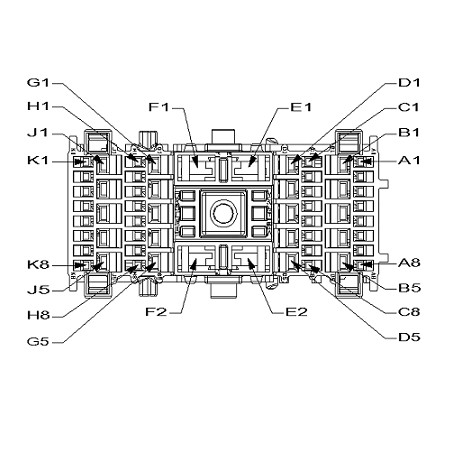

Assembly-Power Distribution Center C4 (Standard) Connector End View (D6630D)

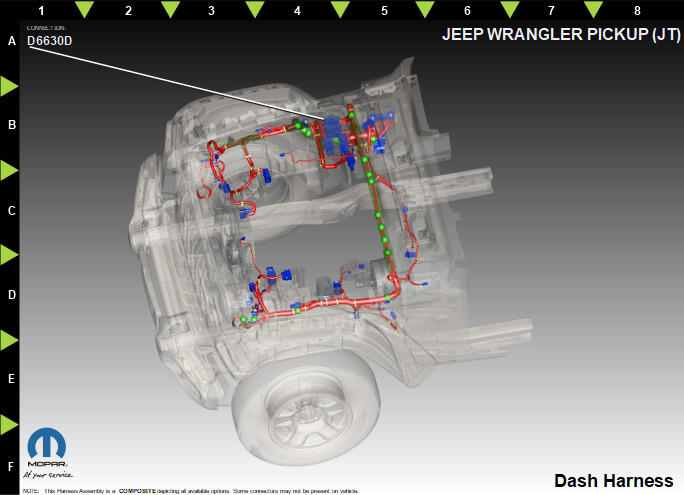

Harness-Family: Dash
Color: BLUE
Gender: FEMALE
Part Number: 33271786_33271547_15467562
Part Description: Not Available
Connector No: D6630D
Option: Standard
Repair Kit Part Number: 68528160AA
Cavity Count: 56
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| A1 | F614 | DB/PK | 0.75 | ACCESSORY RELAY 4 OUTPUT | N/A |
| A2 | A231 | RD/OG | 0.35 | FUSED B(+) | N/A |
| A3 | P823 | BN/GY | 0.35 | AUX 4 RELAY CTRL SIGNAL | N/A |
| A4 | F613 | OG/PK | 0.75 | ACCESSORY RELAY 3 OUTPUT | N/A |
| A5 | A232 | RD/VT | 0.35 | FUSED B(+) | N/A |
| A6 | P822 | BN/WH | 0.35 | AUX 3 RELAY CTRL SIGNAL | N/A |
| A7 | N0 | NA | 0 | NO CONNECT | N/A |
| A8 | L657 | WH/GN | 0.35 | TRAILER TOW TAIL LAMP RELAY CTRL | N/A |
| B1 | L673 | YE | 1.0 | LEFT REAR STOP/TURN SIGNAL FEED | N/A |
| B2 | N0 | NA | 0 | NO CONNECT | N/A |
| B3 | A233 | RD/GY | 0.75 | FUSED B(+) | N/A |
| B4 | A234 | RD/YE | 1.5 | FUSED B(+) | N/A |
| B5 | L76 | WH/BN | 1.0 | TRAILER TOW RELAY OUTPUT | N/A |
| C1 | N0 | NA | 0 | NO CONNECT | N/A |
| C2 | N0 | NA | 0 | NO CONNECT | N/A |
| C3 | L655 | WH/OG | 0.35 | LEFT REAR TURN SIGNAL CONTROL | N/A |
| C4 | N0 | NA | 0 | NO CONNECT | N/A |
| C5 | N0 | NA | 0 | NO CONNECT | N/A |
| C6 | N0 | NA | 0 | NO CONNECT | N/A |
| C7 | A238 | RD/BU | 0.50 | FUSED B(+) | N/A |
| C8 | A943 | RD | 0.35 | FUSED B(+) | N/A |
| D1 | N0 | NA | 0 | NO CONNECT | N/A |
| D2 | N0 | NA | 0 | NO CONNECT | N/A |
| D3 | A194 | RD/GY | 3.0 | FUSED B(+) | N/A |
| D4 | N0 | NA | 0 | NO CONNECT | N/A |
| D5 | N0 | NA | 0 | NO CONNECT | N/A |
| E1 | A107 | BG/RD | 5.0 | FUSED B(+) | N/A |
| E2 | F611 | BG/PK | 3.0 | ACCESSORY RELAY 1 OUTPUT | N/A |
| F1 | N0 | NA | 0 | NO CONNECT | N/A |
| F2 | F612 | GN/PK | 3.0 | ACCESSORY RELAY 2 OUTPUT | N/A |
| G1 | N0 | NA | 0 | NO CONNECT | N/A |
| G2 | L111 | WH/OG | 1.0 | TRAILER TOW BACKUP LAMP FEED | N/A |
| G3 | A200 | RD/DG | 2.0 | FUSED B(+) | N/A |
| G4 | N0 | NA | 0 | NO CONNECT | N/A |
| G5 | N0 | NA | 0 | NO CONNECT | N/A |
| H1 | N0 | NA | 0 | NO CONNECT | N/A |
| H2 | L658 | WH/BN | 0.35 | TRAILER TOW BACKUP LAMP RELAY CONTROL | N/A |
| H3 | N0 | NA | 0 | NO CONNECT | N/A |
| H4 | N0 | NA | 0 | NO CONNECT | N/A |
| H5 | P820 | BN/OG | 0.35 | AUX 1 RELAY CTRL SIGNAL | N/A |
| H6 | P821 | BN/VT | 0.35 | AUX 2 RELAY CTRL SIGNAL | N/A |
| H7 | N0 | NA | 0 | NO CONNECT | N/A |
| H8 | N0 | NA | 0 | NO CONNECT | N/A |
| J1 | L674 | GN | 1.0 | RIGHT REAR STOP/TURN SIGNAL FEED | N/A |
| J2 | N0 | NA | 0 | NO CONNECT | N/A |
| J3 | P408 | BG | 0.35 | POWER MIRROR RELAY CONTROL | N/A |
| J4 | X21 | GY/YE | 1.0 | FUSED HORN CONTROL OUTPUT | N/A |
| J5 | N0 | NA | 0 | NO CONNECT | N/A |
| K1 | L656 | WH/DG | 0.35 | RIGHT REAR TURN SIGNAL CONTROL | N/A |
| K2 | N0 | NA | 0 | NO CONNECT | N/A |
| K3 | N0 | NA | 0 | NO CONNECT | N/A |
| K4 | N0 | NA | 0 | NO CONNECT | N/A |
| K5 | F408 | PK/DB | 0.50 | MIRROR SWITCH SUPPLY | N/A |
| K6 | N0 | NA | 0 | NO CONNECT | N/A |
| K7 | X4 | DG/WH | 0.35 | HORN RELAY CONTROL | N/A |
| K8 | N0 | NA | 0 | NO CONNECT | N/A |
