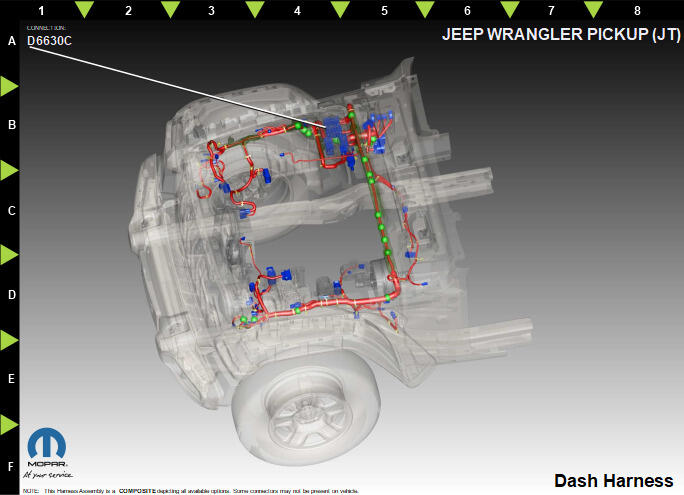

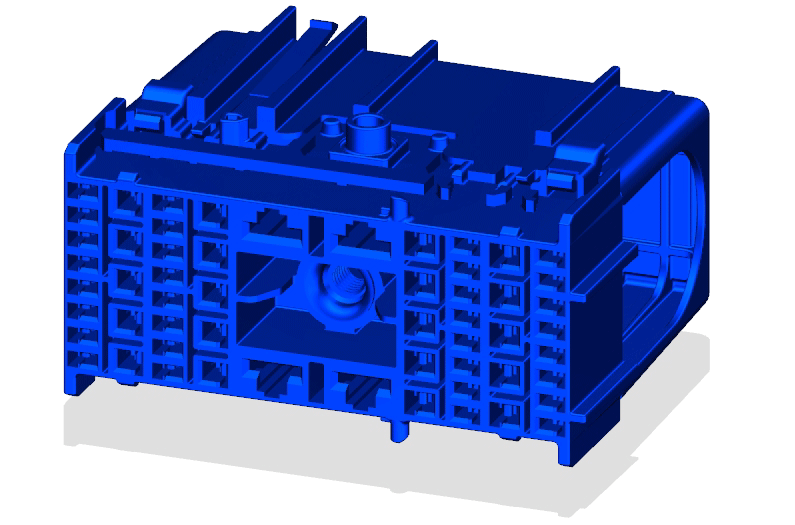

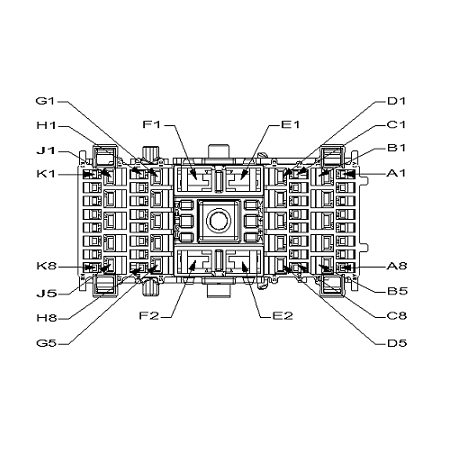

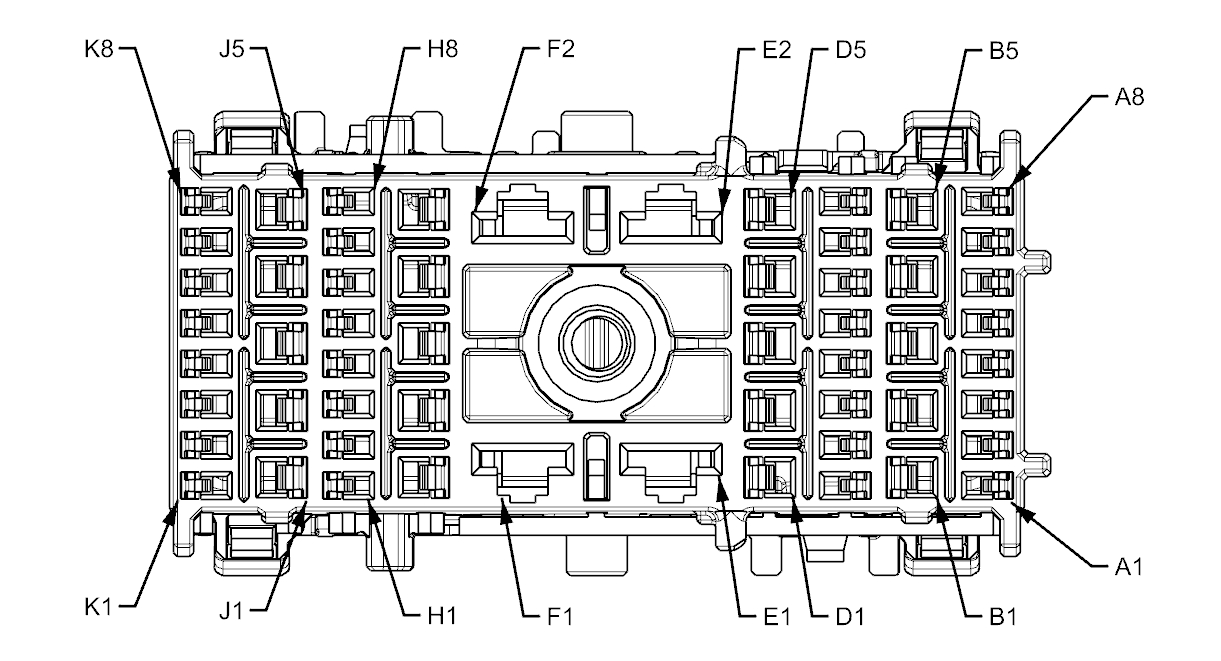

Assembly-Power Distribution Center C3 (Standard) Connector End View (D6630C)
Harness-Family: Dash
Color: NATURAL
Gender: FEMALE
Part Number: 33271551_33271546_15467562
Part Description: Not Available
Connector No: D6630C
Option: Standard
Repair Kit Part Number: 68528159AA
Cavity Count: 56
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| A1 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| A1 | F205 | PK | 0.35 | FUSED SCR RELAY 2 OUTPUT | 3.0L DIESEL |
| A2 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| A2 | K402 | DB/WH | 0.75 | SCR RELAY 2 CONTROL | 3.0L DIESEL |
| A4 | N0 | NA | 0 | NO CONNECT | N/A |
| A3 | F344 | BN/GY | 1.5 | FUSED ASD RELAY OUTPUT | N/A |
| A5 | K51 | BN/WH | 0.75 | ASD RELAY CONTROL | N/A |
| A6 | N0 | NA | 0 | NO CONNECT | N/A |
| A7 | N0 | NA | 0 | NO CONNECT | N/A |
| A8 | N0 | NA | 0 | NO CONNECT | N/A |
| B1 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| B1 | F204 | PK/OG | 1.0 | FUSED SCR RELAY 2 OUTPUT | 3.0L DIESEL |
| B2 | A959 | RD | 1.5 | FUSED B(+) | N/A |
| B3 | F342 | BN/WH | 1.5 | FUSED ASD RELAY OUTPUT | N/A |
| B4 | F343 | BN/YE | 2.5 | FUSED ASD RELAY OUTPUT | N/A |
| B5 | N0 | NA | 0 | NO CONNECT | N/A |
| C1 | N0 | NA | 0 | NO CONNECT | N/A |
| C2 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| C2 | F203 | PK/BU | 0.50 | FUSED SCR RELAY 1 OUTPUT | 3.0L DIESEL |
| C3 | K401 | DB/YE | 0.50 | SCR RELAY 1 CONTROL | 3.0L DIESEL |
| C3 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| C4 | N0 | NA | 0 | NO CONNECT | N/A |
| C5 | N0 | NA | 0 | NO CONNECT | N/A |
| C6 | F100 | PK/VT | 0.50 | FUSED IGNITION RUN CONTROL OUTPUT | N/A |
| C7 | N0 | NA | 0 | NO CONNECT | N/A |
| C8 | F923 | PK/YE | 0.35 | RUN RELAY CONTROL | N/A |
| D1 | N0 | NA | 0 | NO CONNECT | N/A |
| D2 | A914 | RD | 4.0 | FUSED B(+) | N/A |
| D3 | N0 | NA | 0 | NO CONNECT | N/A |
| D4 | N0 | NA | 0 | NO CONNECT | N/A |
| D5 | F924 | PK/YE | 1.5 | FUSED IGNITION | N/A |
| E1 | N0 | NA | 0 | NO CONNECT | N/A |
| E2 | C7 | DB | 3.0 | BLOWER MOTOR SUPPLY | N/A |
| F1 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| F1 | A29 | RD/GY | 6.0 | FUSED B(+) | 3.0L DIESEL |
| F2 | N0 | NA | 0 | NO CONNECT | RHD |
| F2 | A401 | RD/GN | 5.0 | FUSED B(+) | LHD |
| G1 | N0 | NA | 0 | NO CONNECT | N/A |
| G2 | N0 | NA | 0 | NO CONNECT | 3.6L GAS |
| G2 | F326 | PK/DG | 2.5 | DIESEL FUEL HEATER SUPPLY | 3.0L DIESEL |
| G3 | N0 | NA | 0 | NO CONNECT | N/A |
| G4 | F922 | PK/YE | 1.5 | FUSED IGNITION | N/A |
| G5 | N0 | NA | 0 | NO CONNECT | N/A |
| H1 | N0 | NA | 0 | NO CONNECT | N/A |
| H2 | N0 | NA | 0 | NO CONNECT | N/A |
| H3 | C115 | DB | 0.35 | DEFOGGER RELAY CONTROL | N/A |
| H4 | N0 | NA | 0 | NO CONNECT | N/A |
| H5 | N0 | NA | 0 | NO CONNECT | N/A |
| H6 | N0 | NA | 0 | NO CONNECT | N/A |
| H7 | N0 | NA | 0 | NO CONNECT | N/A |
| H8 | N0 | NA | 0 | NO CONNECT | N/A |
| J1 | C15 | DB/WH | 2.5 | REAR WINDOW DEFOGGER CONTROL OUTPUT | N/A |
| J2 | N0 | NA | 0 | NO CONNECT | N/A |
| J3 | A500 | RD/WH | 0.75 | FUSED B(+) | N/A |
| J4 | N0 | NA | 0 | NO CONNECT | N/A |
| J5 | F921 | PK/YE | 1.5 | FUSED IGNITION | N/A |
| K1 | N0 | NA | 0 | NO CONNECT | N/A |
| K2 | N0 | NA | 0 | NO CONNECT | N/A |
| K3 | C110 | DB/BU | 0.50 | MIRROR HEATER DRIVER | N/A |
| K4 | N0 | NA | 0 | NO CONNECT | N/A |
| K5 | N0 | NA | 0 | NO CONNECT | N/A |
| K6 | N0 | NA | 0 | NO CONNECT | N/A |
| K7 | N0 | NA | 0 | NO CONNECT | EXCEPT OFF-ROAD CAMERA |
| K7 | F928 | PK/YE | 0.35 | IGNITION RUN OUTPUT | OFF-ROAD CAMERA |
| K8 | F925 | PK/YE | 0.35 | FUSED IGNITION RUN CONTROL OUTPUT | N/A |
