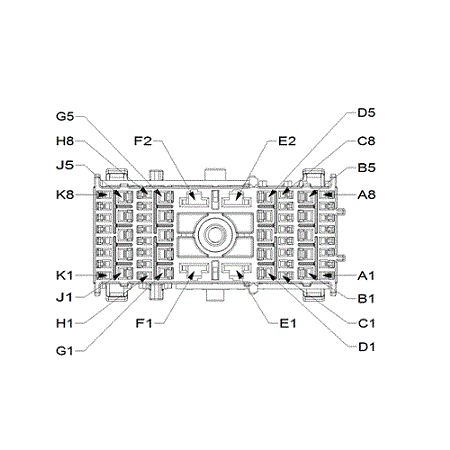

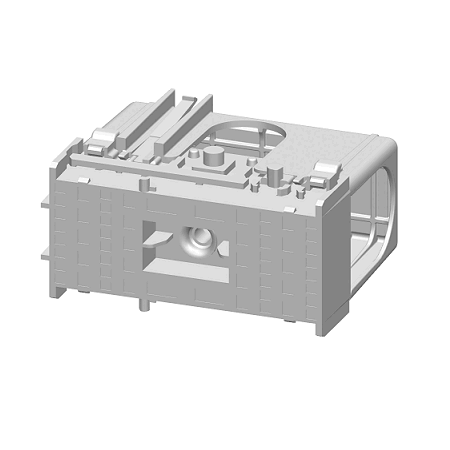

Assembly-Power Distribution Center C2 (Standard) Connector End View (D6630B)

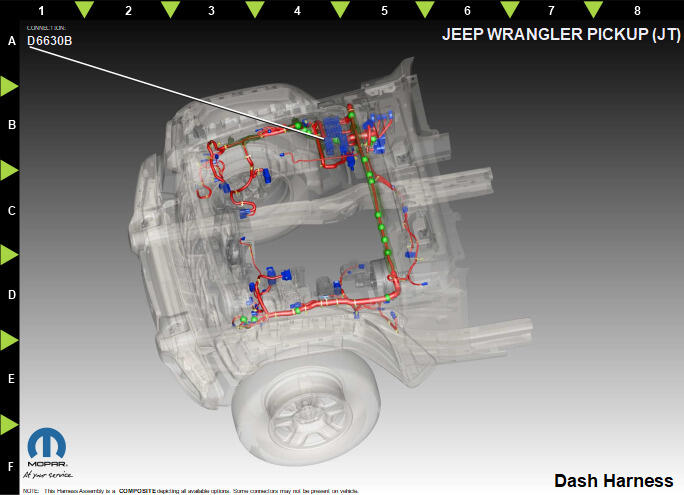

Harness-Family: Dash
Color: GRAY
Gender: FEMALE
Part Number: 33271550_15477823_15467562
Part Description: Not Available
Connector No: D6630B
Option: Standard
Repair Kit Part Number: 68528158AA
Cavity Count: 56
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| A1 | A230 | RD/BN | 0.50 | FUSED B(+) | N/A |
| A2 | N0 | NA | 0 | NO CONNECT | N/A |
| A3 | A190 | YE/RD | 1.0 | FUSED B(+) | AUTO TRANS |
| A3 | N0 | NA | 0 | NO CONNECT | MANUAL TRANS |
| A4 | N0 | NA | 0 | NO CONNECT | N/A |
| A5 | N0 | NA | 0 | NO CONNECT | N/A |
| A6 | N0 | NA | 0 | NO CONNECT | N/A |
| A7 | N9 | DB | 0.50 | FUEL PUMP RELAY CONTROL | N/A |
| A8 | A902 | RD | 0.35 | FUSED B(+) | N/A |
| B1 | N0 | NA | 0 | NO CONNECT | N/A |
| B2 | N0 | NA | 0 | NO CONNECT | N/A |
| B3 | A235 | RD/DB | 3.0 | FUSED B(+) | N/A |
| B4 | A236 | RD/DG | 0.50 | FUSED B(+) | N/A |
| B5 | N1 | DB/OG | 2.5 | FUEL PUMP CONTROL OUTPUT | N/A |
| C1 | A108 | GN/RD | 0.50 | FUSED B(+) | N/A |
| C2 | N0 | NA | 0 | NO CONNECT | N/A |
| C3 | N0 | NA | 0 | NO CONNECT | N/A |
| C4 | N0 | NA | 0 | NO CONNECT | N/A |
| C5 | C13 | BU/OG | 0.75 | A/C CLUTCH CONTROL | 3.0L DIESEL |
| C5 | C13 | BU/OG | 0.35 | A/C CLUTCH CONTROL | 3.6L GAS |
| C6 | N0 | NA | 0 | NO CONNECT | N/A |
| C7 | N0 | NA | 0 | NO CONNECT | N/A |
| C8 | N0 | NA | 0 | NO CONNECT | N/A |
| D1 | N0 | NA | 0 | NO CONNECT | N/A |
| D2 | A237 | RD/GN | 2.0 | FUSED B(+) | N/A |
| D3 | A195 | RD/YE | 0.50 | FUSED B(+) | AUTO TRANS |
| D3 | N0 | NA | 0 | NO CONNECT | MANUAL TRANS |
| D4 | N0 | NA | 0 | NO CONNECT | N/A |
| D5 | C3 | DB/YE | 0.75 | A/C CLUTCH CONTROL OUTPUT | N/A |
| E1 | A239 | RD/BG | 3.0 | FUSED B(+) | N/A |
| E2 | N0 | NA | 0 | NO CONNECT | N/A |
| F1 | A906 | RD/GY | 3.0 | FUSED B(+) | N/A |
| F2 | A904 | VT/RD | 3.0 | FUSED B(+) | N/A |
| G1 | A106 | BU/RD | 1.0 | FUSED B(+) | N/A |
| G2 | A100 | RD/VT | 2.0 | FUSED B(+) | N/A |
| G3 | A900 | GY/RD | 0.50 | FUSED B(+) | N/A |
| G4 | N0 | NA | 0 | NO CONNECT | N/A |
| G5 | N0 | NA | 0 | NO CONNECT | 3.0L DIESEL |
| G5 | T108 | DG/VT | 2.5 | VACUUM PUMP RELAY OUTPUT | 3.6L GAS |
| H1 | N0 | NA | 0 | NO CONNECT | N/A |
| H2 | N0 | NA | 0 | NO CONNECT | N/A |
| H3 | N0 | NA | 0 | NO CONNECT | N/A |
| H4 | N0 | NA | 0 | NO CONNECT | N/A |
| H5 | N0 | NA | 0 | NO CONNECT | N/A |
| H6 | C902 | DB | 0.50 | ELECTRIC WINDSHIELD WIPER DE-ICER CONTROL | N/A |
| H7 | N0 | NA | 0 | NO CONNECT | 3.0L DIESEL |
| H7 | T110 | DG/YE | 0.50 | VACUUM PUMP RELAY CONTROL | 3.6L GAS |
| H8 | N0 | NA | 0 | NO CONNECT | N/A |
| J1 | N0 | NA | 0 | NO CONNECT | N/A |
| J2 | F986 | PK/YE | 1.5 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) | N/A |
| J3 | A400 | BG/RD | 2.0 | FUSED B(+) | EXCEPT EXPORT |
| J3 | N0 | NA | 0 | NO CONNECT | EXPORT |
| J4 | K619 | BN/OG | 0.35 | IGNITION RUN CONTROL OUTPUT | N/A |
| J5 | F981 | PK/YE | 3.0 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A |
| K1 | P307 | GN/GY | 0.35 | ACCESSORY DELAY RELAY CONTROL | N/A |
| K2 | F985 | PK/YE | 0.50 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) | N/A |
| K3 | N0 | NA | 0 | NO CONNECT | N/A |
| K4 | P305 | GN/BU | 0.35 | ACCESSORY DELAY RELAY CONTROL | N/A |
| K5 | F982 | PK/YE | 0.35 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) | N/A |
| K6 | F606 | PK/OG | 0.75 | IGNITION RUN OUTPUT | N/A |
| K7 | C9 | BU/VT | 0.50 | ELECTRIC WINDSHIELD WIPER DE-ICER CONTROL | N/A |
| K8 | N0 | NA | 0 | NO CONNECT | N/A |
