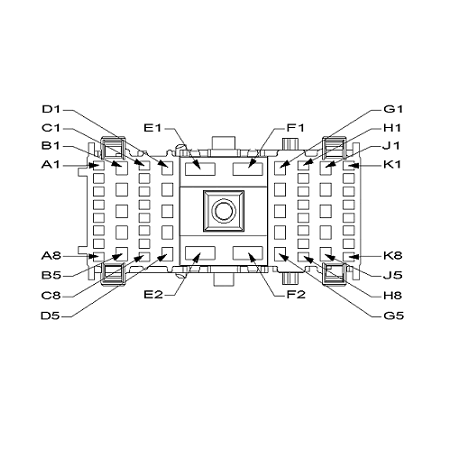

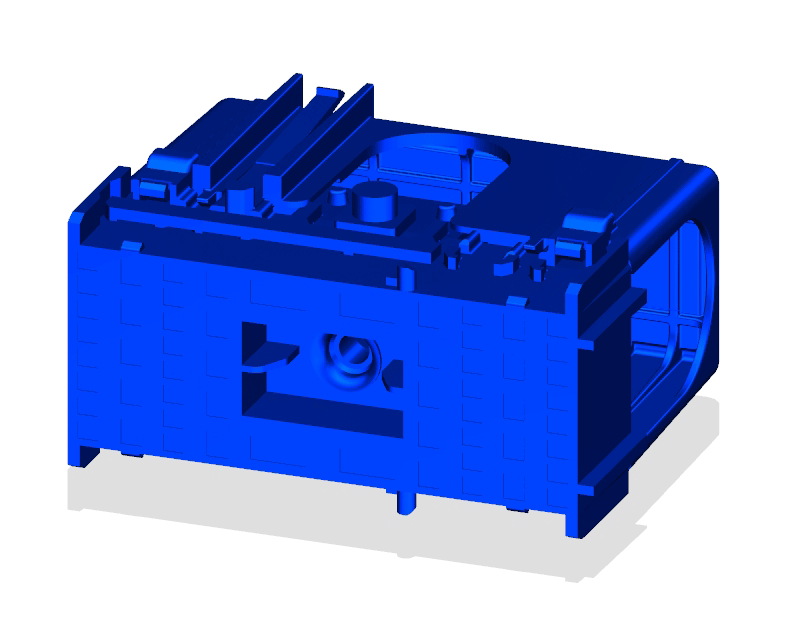

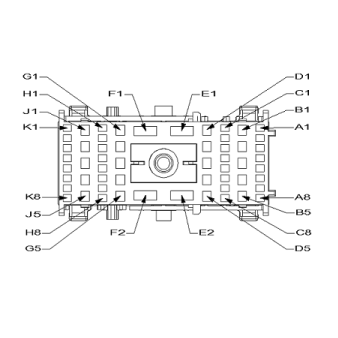

Assembly-Power Distribution Center C1 (Standard) Connector End View (D6630A)

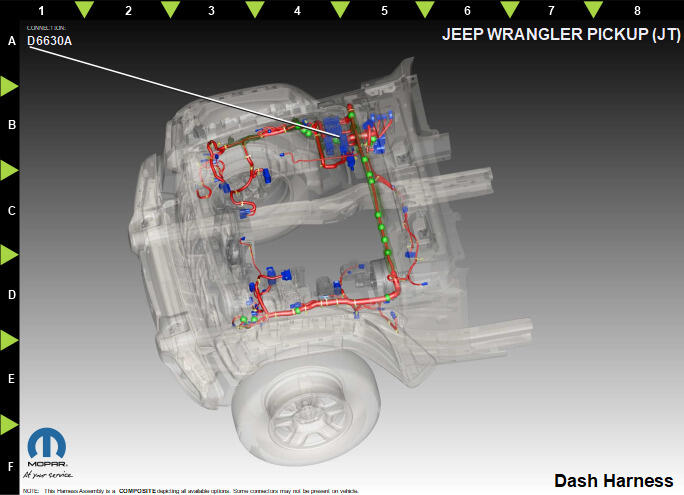

Harness-Family: Dash
Color: BLACK
Gender: FEMALE
Part Number: 33285574_15477822_15467562
Part Description: Not Available
Connector No: D6630A
Option: Standard
Repair Kit Part Number: 68528157AA
Cavity Count: 56
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| A1 | N0 | NA | 0 | NO CONNECT | N/A |
| A2 | N0 | NA | 0 | NO CONNECT | N/A |
| A3 | N0 | NA | 0 | NO CONNECT | N/A |
| A4 | F927 | PK/YE | 0.35 | FUSED IGNITION | N/A |
| A5 | N0 | NA | 0 | NO CONNECT | N/A |
| A6 | N0 | NA | 0 | NO CONNECT | N/A |
| A7 | F201 | PK/OG | 0.50 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A |
| A8 | T760 | DG/BG | 0.35 | PCR CONTROL RELAY OUTPUT | N/A |
| B1 | W3 | BN/WH | 2.0 | WIPER LOW SPEED CONTROL OUTPUT | N/A |
| B2 | W4 | BN/OG | 2.0 | WIPER HIGH SPEED CONTROL OUTPUT | N/A |
| B3 | N0 | NA | 0 | NO CONNECT | N/A |
| B4 | F946 | PK/GN | 0.75 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A |
| B5 | F949 | PK/GN | 0.50 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A |
| C1 | W2 | BN/GN | 0.35 | WIPER HIGH/LOW RELAY CONTROL | N/A |
| C2 | W8 | BN/BU | 0.35 | WIPER ON/OFF RELAY CONTROL | N/A |
| C3 | Z906 | BK/GY | 0.50 | GROUND | N/A |
| C4 | T762 | DG/YE | 0.75 | PCR CONTROL RELAY CONTROL | 3.0L DIESEL |
| C4 | T762 | DG/YE | 0.50 | PCR CONTROL RELAY CONTROL | 3.6L GAS |
| C5 | N0 | NA | 0 | NO CONNECT | N/A |
| C6 | N0 | NA | 0 | NO CONNECT | N/A |
| C7 | F941 | PK/WH | 0.35 | IGNITION RUN/START CONTROL OUTPUT | N/A |
| C8 | N0 | NA | 0 | NO CONNECT | N/A |
| D1 | N0 | NA | 0 | NO CONNECT | N/A |
| D2 | Z907 | BK/BU | 1.0 | GROUND | N/A |
| D3 | F915 | PK | 0.35 | FUSED IGNITION RUN/START | N/A |
| D4 | F916 | PK/BU | 0.50 | FUSED IGNITION RUN/START | N/A |
| D5 | N0 | NA | 0 | NO CONNECT | N/A |
| E1 | N0 | NA | 0 | NO CONNECT | N/A |
| E2 | N0 | NA | 0 | NO CONNECT | N/A |
| F1 | N0 | NA | 0 | NO CONNECT | N/A |
| F2 | T750 | YE/GY | 3.0 | STARTER RELAY OUTPUT | N/A |
| G1 | N0 | NA | 0 | NO CONNECT | N/A |
| G2 | F942 | PK/VT | 0.35 | FUSED IGNITION SWITCH OUTPUT (RUN-START) | 3.0L DIESEL |
| G2 | F942 | PK/VT | 0.50 | FUSED IGNITION SWITCH OUTPUT (RUN-START) | 3.6L GAS |
| G3 | T753 | DG/YE | 0.50 | IGNITION CRANK SENSE | N/A |
| G4 | N0 | NA | 0 | NO CONNECT | N/A |
| G5 | K617 | BN | 0.35 | RUN/START RELAY CONTROL | N/A |
| H1 | N0 | NA | 0 | NO CONNECT | N/A |
| H2 | N0 | NA | 0 | NO CONNECT | N/A |
| H3 | N0 | NA | 0 | NO CONNECT | N/A |
| H4 | N0 | NA | 0 | NO CONNECT | N/A |
| H5 | N0 | NA | 0 | NO CONNECT | N/A |
| H6 | N0 | NA | 0 | NO CONNECT | N/A |
| H7 | N0 | NA | 0 | NO CONNECT | N/A |
| H8 | K8 | VT/BG | 0.35 | STARTER RELAY CONTROL | N/A |
| J1 | N0 | NA | 0 | NO CONNECT | N/A |
| J2 | N0 | NA | 0 | NO CONNECT | N/A |
| J3 | N0 | NA | 0 | NO CONNECT | N/A |
| J4 | A916 | RD | 0.50 | FUSED B(+) | N/A |
| J5 | N0 | NA | 0 | NO CONNECT | N/A |
| K1 | N0 | NA | 0 | NO CONNECT | N/A |
| K2 | N0 | NA | 0 | NO CONNECT | N/A |
| K3 | N0 | NA | 0 | NO CONNECT | N/A |
| K4 | N0 | NA | 0 | NO CONNECT | N/A |
| K5 | K88 | BN/BG | 0.35 | STOP/START RELAY CONTROL | N/A |
| K6 | N0 | NA | 0 | NO CONNECT | N/A |
| K7 | N0 | NA | 0 | NO CONNECT | N/A |
| K8 | N0 | NA | 0 | NO CONNECT | N/A |
