Assembly-Fuel Heater/WIF Sensor C2 (Standard) Connector End View (D2881B)

Harness-Family: Chassis_RT

Color: BLACK

Gender: FEMALE

Part Number: 54200308

Part Description: INS ASSY

Connector No: D2881B

Option: Standard

Repair Kit Part Number: 05014007AB

Cavity Count: 3

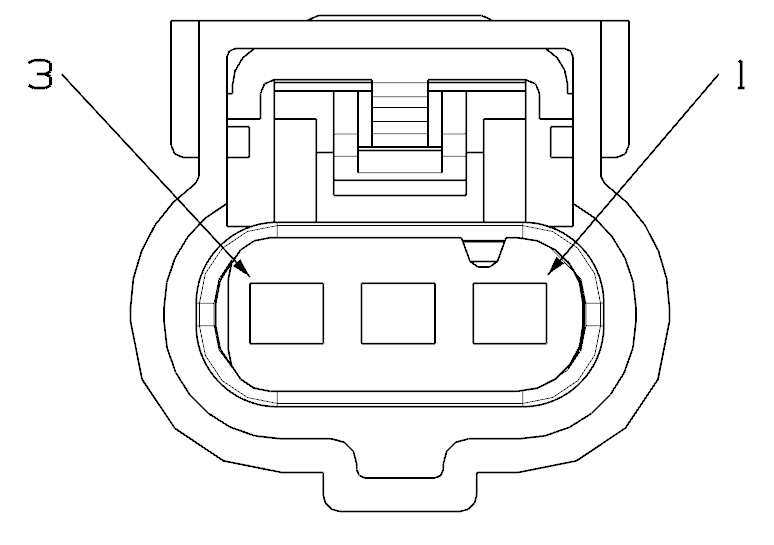

Fig 1: Assembly-Fuel Heater/wif Sensor C2 Connector End View (Standard)
GCWD1014361Courtesy of CHRYSLER

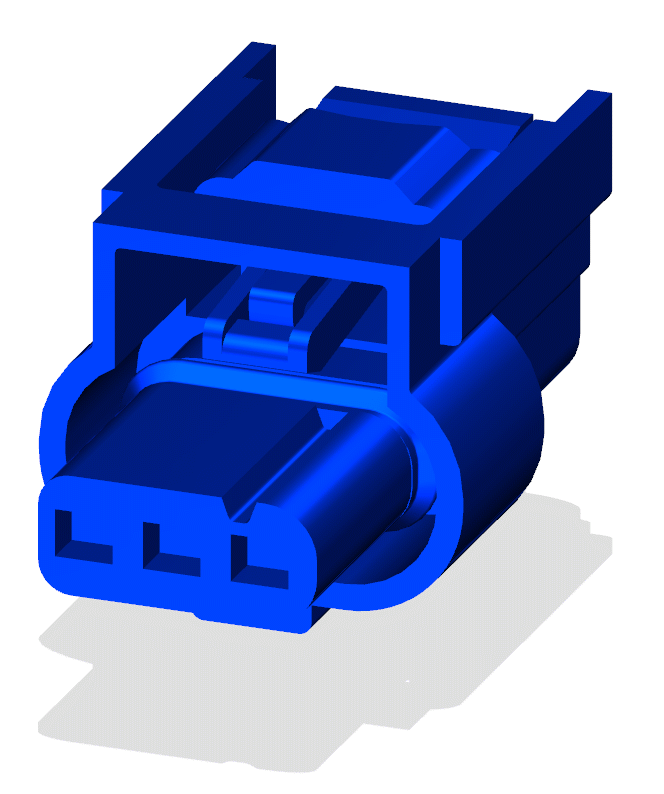

Fig 2: Assembly-Fuel Heater/wif Sensor C2 Isometric View (Standard)
GCWD1014244Courtesy of CHRYSLER

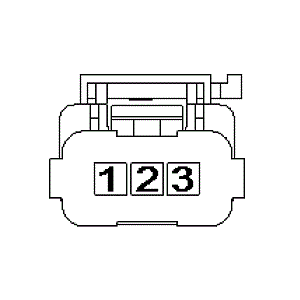

Fig 3: Assembly-Fuel Heater/wif Sensor C2 Wire Insertion View (Standard)
GCWD1008957Courtesy of CHRYSLER

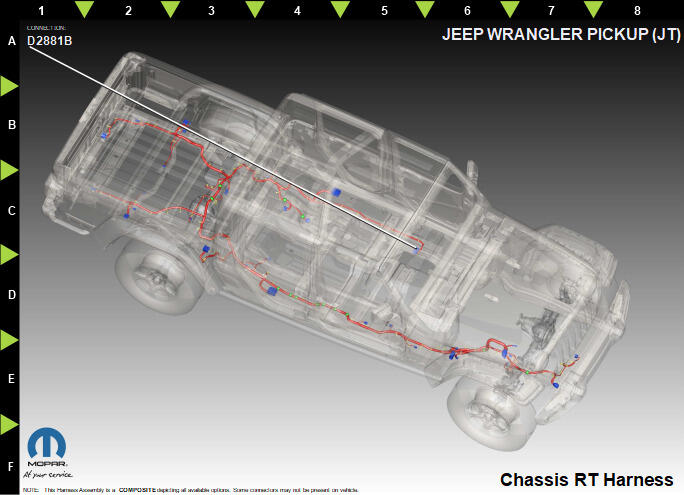

Fig 4: Assembly-Fuel Heater/wif Sensor C2 Component Location View (Standard)
GCWD1318561Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 K156 GY/VT 0.75 FUEL TEMP SIGNAL N/A
2 K159 VT/DB 0.75 FUEL TEMP SNSR RTN N/A
3 N0 NA 0 NO CONNECT N/A
