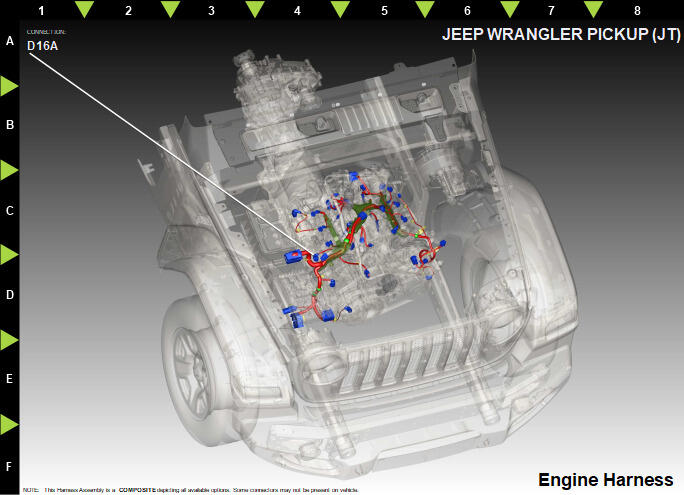

Assembly-EGR Valve (3.0L Diesel) Connector End View (D16A)
Harness-Family: Engine_Diesel1
Color: BROWN
Gender: FEMALE
Part Number: 1/07797/98
Part Description: Not Available
Connector No: D16A
Option: 3.0L DIESEL
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | K834 | YE/RD | 0.75 | 5-VOLT SUPPLY | N/A |
| 2 | K684 | BN/WH | 1.0 | MOTOR (-) | N/A |
| 3 | K934 | BK/RD | 0.75 | SENSOR RETURN | N/A |
| 5 | K683 | VT/OG | 0.75 | SENSOR SIGNAL | N/A |
| 6 | K682 | BN | 1.0 | MOTOR (+) | N/A |
