Starting System - 3.0L Diesel
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS - STARTING SYSTEM - 3.0L DIESEL (1 OF 2)
| DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|
| Starter B+ Cable Nut | 11 N.m (8 Ft. Lbs.) | - |
| Starter to Transmission Bolt Upper | 48 N.m (35 Ft. Lbs.) | - |
| Starter to Transmission Bolt Lower | 48 N.m (35 Ft. Lbs.) | - |

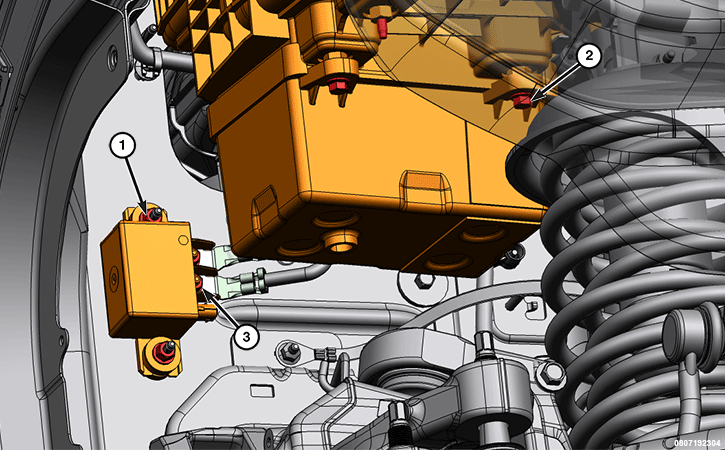

TORQUE SPECIFICATIONS - STARTING SYSTEM - 3.0L DIESEL (2 OF 2)
| CALLOUT | DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|---|
| 1 | PCR Mounting Bolt | 11 N.m (8 Ft. Lbs.) | - |
| 2 | Auxiliary Battery Tray To Battery Tray | Refer to Battery Torque Table | - |
| 3 | B+ Wire To PCR Positive Terminals | 11 N.m (8 Ft. Lbs.) | - |
| - | Ground To PCR Bracket | 9 N.m (80 In. Lbs.) | Right Hand Drive Only |
| - | PCR To Chassis Ground | 11 N.m (8 Ft. Lbs.) | - |
| - | Remote Start Antenna (RSA) to Cab Back | 6 N.m (53 In. Lbs.) | - |
