Def System
WARNING: This page is about a different variant/trim than selected.

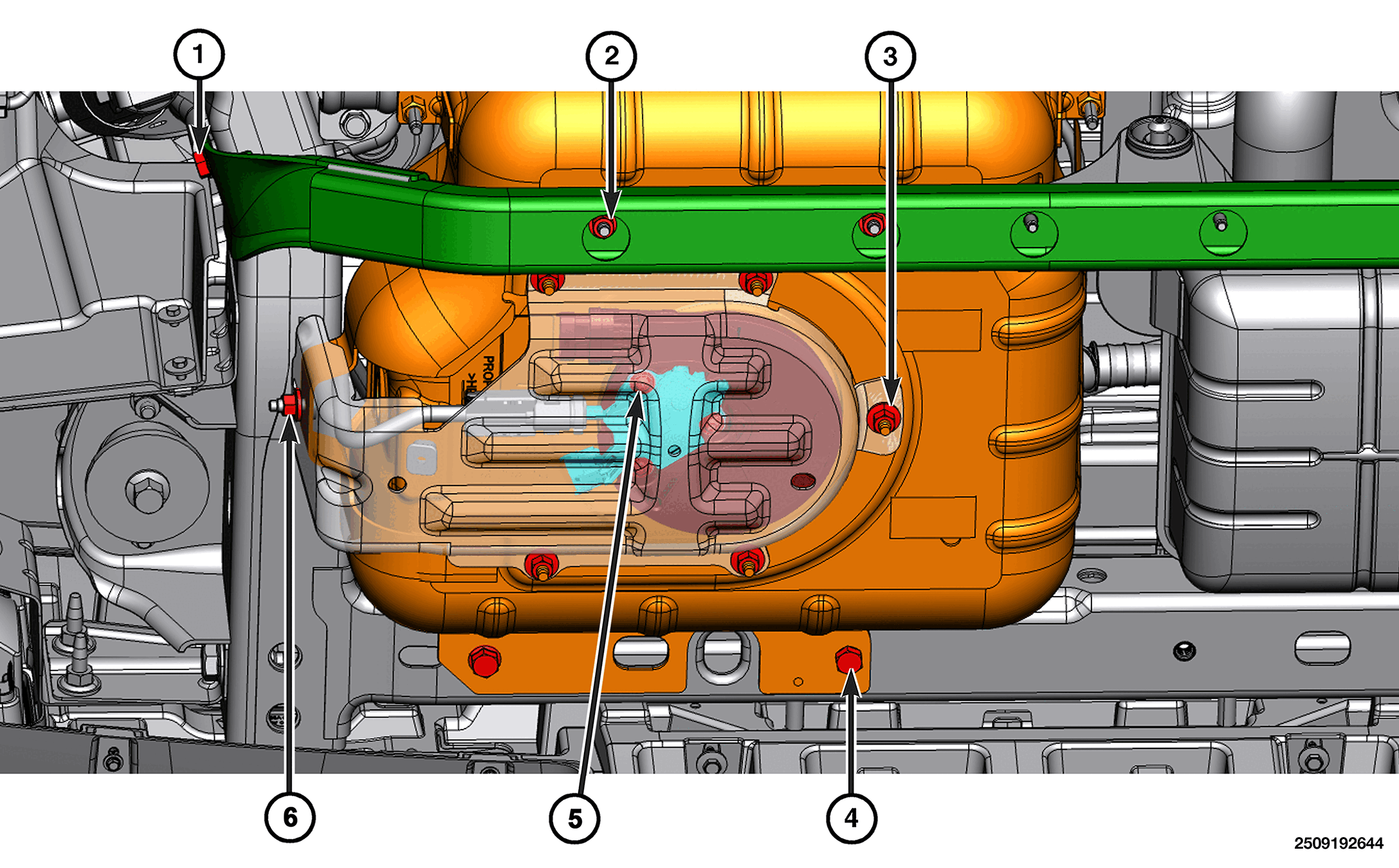

TORQUE SPECIFICATIONS - DEF SYSTEM (1 OF 3)

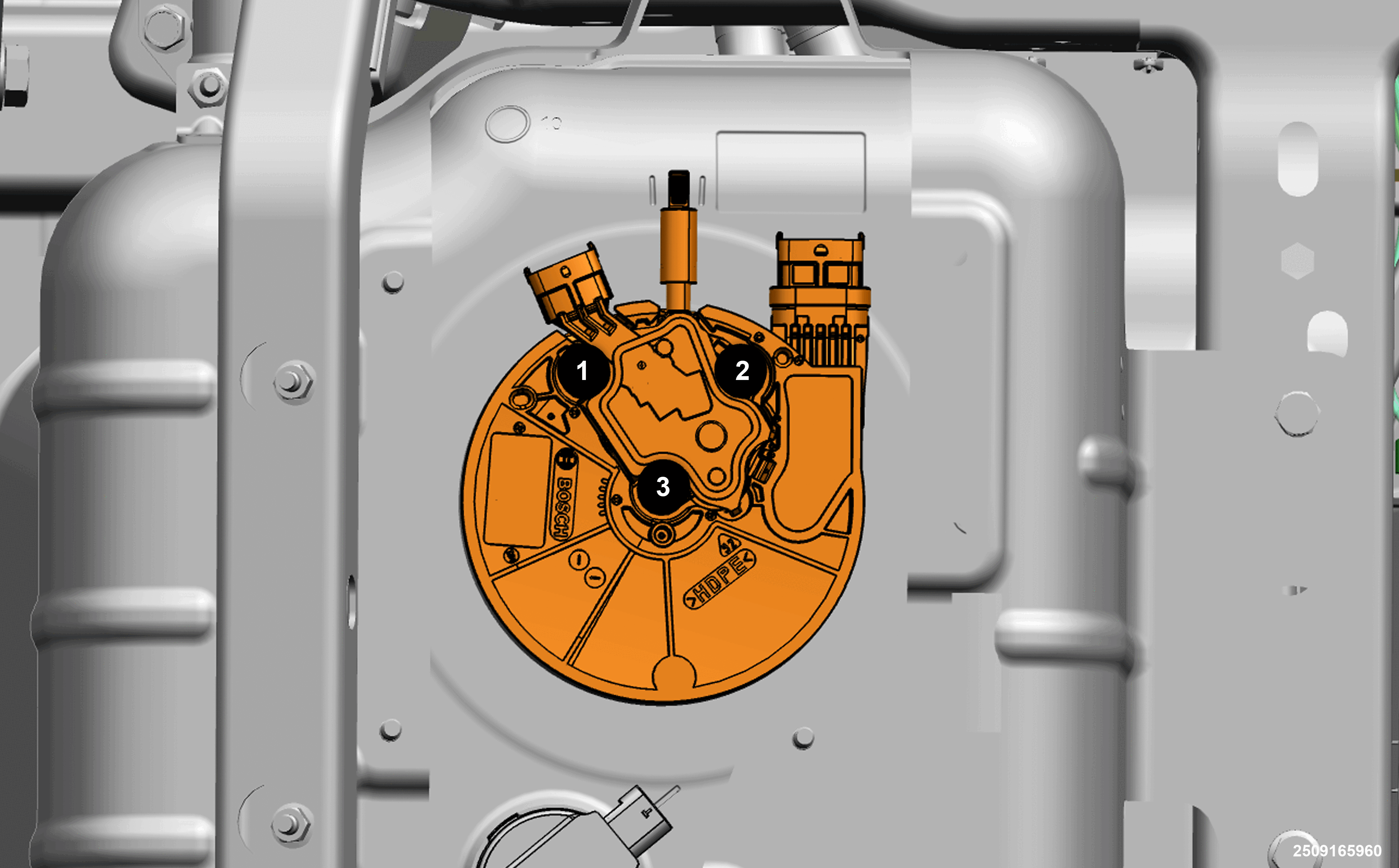

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | DEF Tank Rear Crossmember To Frame Bolts | 60 N.m (37 Ft. Lbs.) | - |
| 2 | DEF Tank Shield to Transmission Crossmember | 25 N.m (18 Ft. Lbs.) | - |
| 3 | DEF Tank Shield Nuts | 17 N.m (13 Ft. Lbs.) | - |
| 4 | DEF Tank Shield to Frame Bolt - M10 | 60 N.m (44 Ft. Lbs.) | - |
| DEF Pump Screws | Torque Procedure:
|

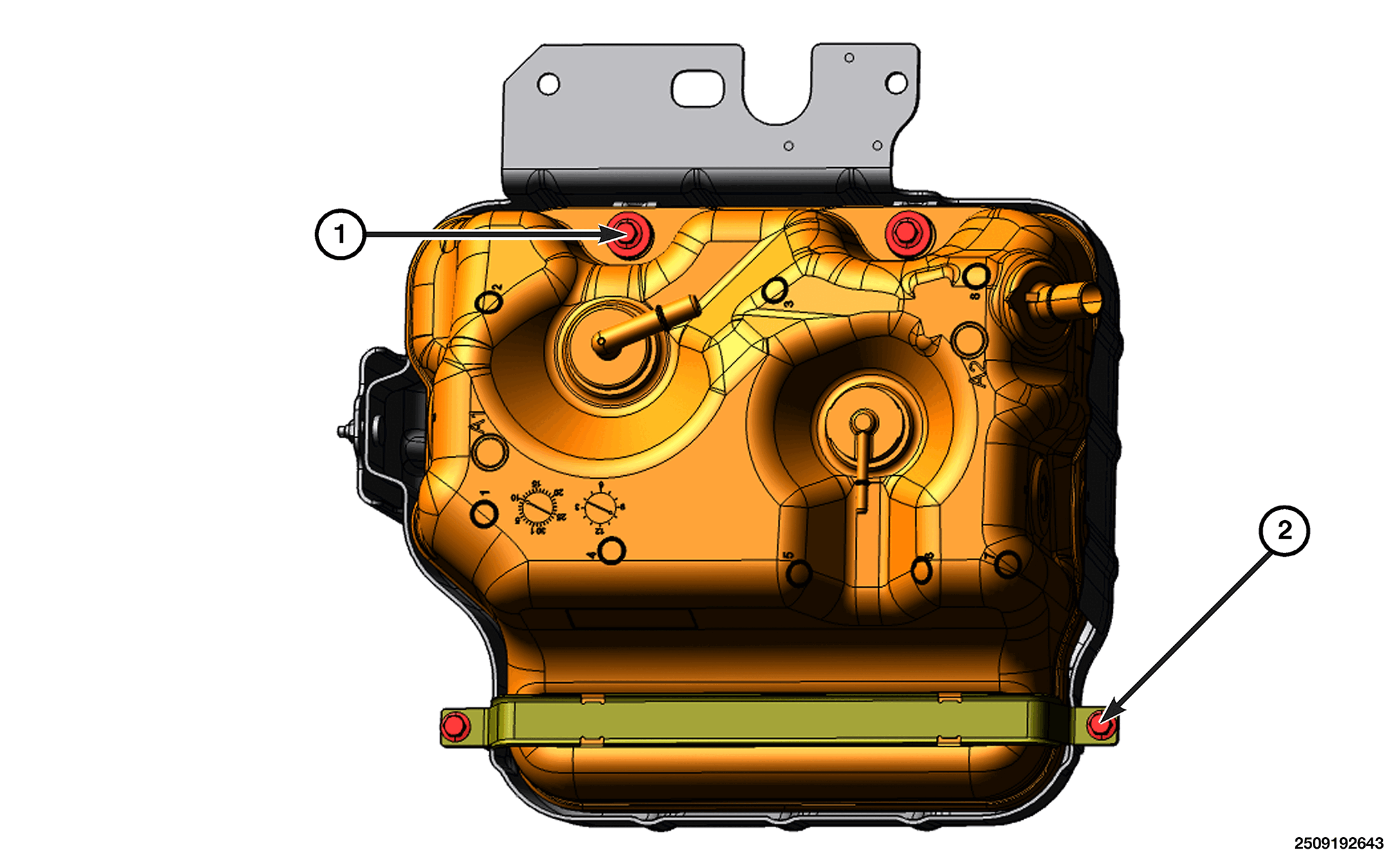

TORQUE SPECIFICATIONS - DEF SYSTEM (2 OF 3)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | DEF Tank Mounting Bolts | 62 N.m (24 Ft. Lbs.) | - |
| 2 | DEF Tank Strap Bolts | 54 N.m (40 Ft. Lbs.) | - |

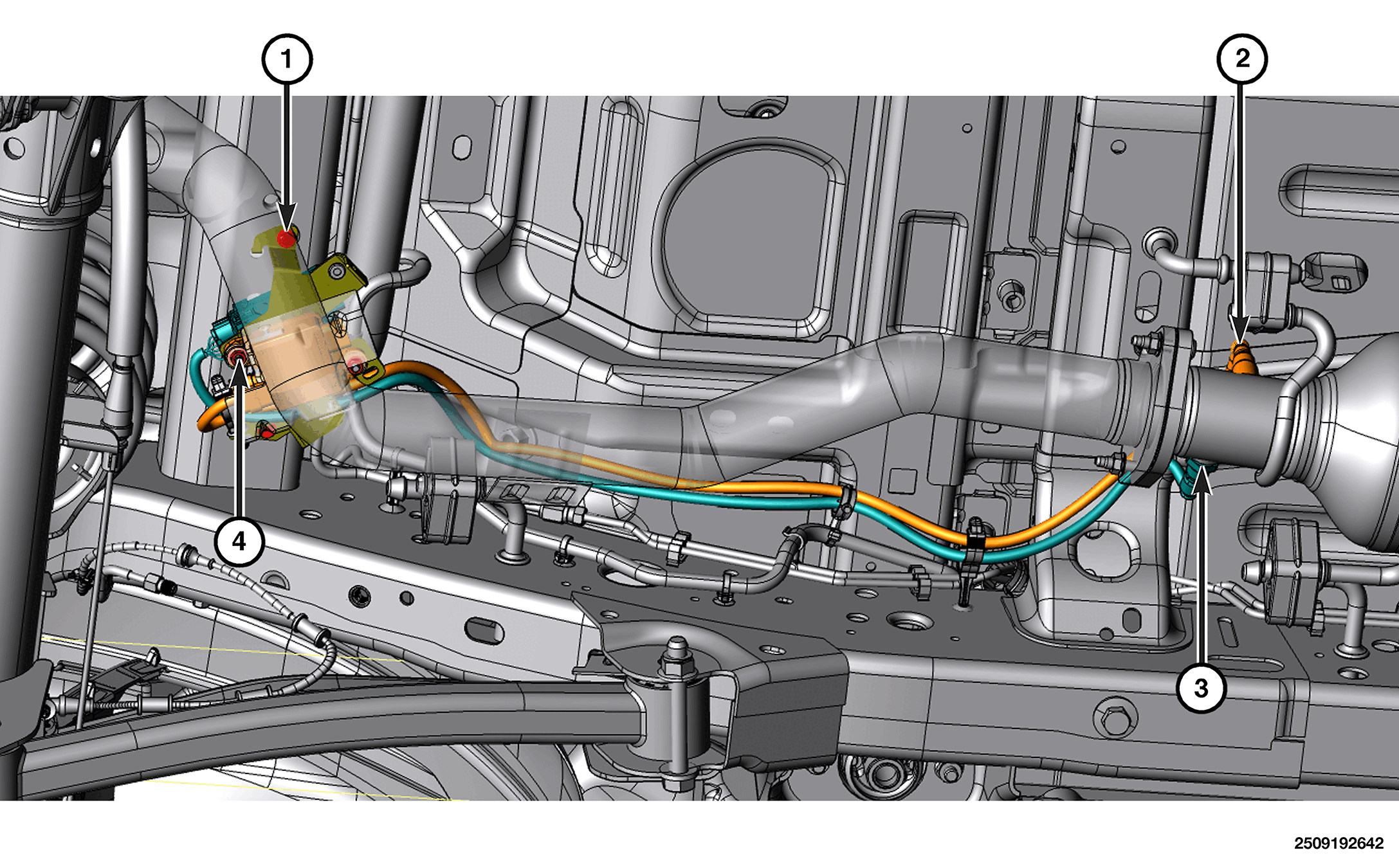

TORQUE SPECIFICATIONS - DEF SYSTEM (3 OF 3)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
| 1 | NOx Sensor Module/Particulate Matter Sensor Module Bracket Bolts | 9 N.m (80 In. Lbs.) | - |
| 2 | NOx Sensor | 55 N.m (41 Ft. Lbs.) | - |
| 3 | NOx Sensor | 55 N.m (41 Ft. Lbs.) | - |
| 4 | NOx Sensor Module Nuts | 9 N.m (80 In. Lbs.) | - |
| - | DEF Injector Clamp | 11 N.m (8 Ft. Lbs.) | - |
