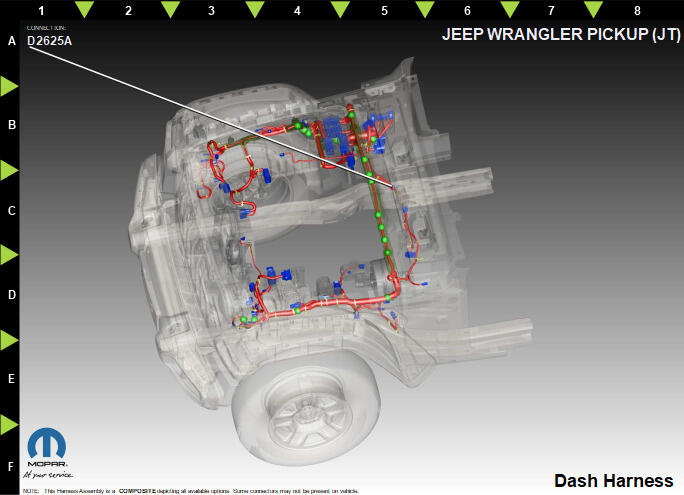

UPFITTER Accessories (Standard) Connector End View (D2625A)
Harness-Family: Dash
Color: NA
Gender: FEMALE
Part Number: NO_PART_#
Part Description: Not Available
Connector No: D2625A
Option: Standard
Repair Kit Part Number: Not Serviced
Cavity Count: N/A
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | F611 | BG/PK | 3.0 | ACCESSORY RELAY 1 OUTPUT | N/A |
| 2 | F612 | GN/PK | 3.0 | ACCESSORY RELAY 2 OUTPUT | N/A |
| 3 | F613 | OG/PK | 0.75 | ACCESSORY RELAY 3 OUTPUT | N/A |
| 4 | F614 | DB/PK | 0.75 | ACCESSORY RELAY 4 OUTPUT | N/A |
| 5 | A500 | RD/WH | 0.75 | FUSED B(+) | N/A |
| 6 | F606 | PK/OG | 0.75 | IGNITION RUN OUTPUT | N/A |
