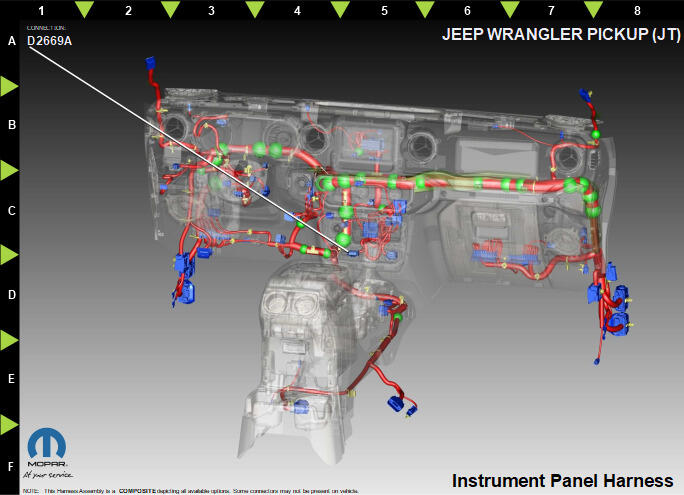

Switch-Bank-2 Off Road (Standard) Connector End View (D2669A)
Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 33471-0601
Part Description: MX150 Sealed Female Connector, Single Row, 6 Circuits, Polarization A, without Connector Position Assurance, Black
Connector No: D2669A
Option: Standard
Repair Kit Part Number: 68496342AA
Cavity Count: 6
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | A232 | RD/VT | 0.35 | FUSED B(+) | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | N0 | NA | 0 | NO CONNECT | N/A |
| 4 | N0 | NA | 0 | NO CONNECT | N/A |
| 5 | D401 | OG | 0.35 | LIN BUS CBC 1 | N/A |
| 6 | Z910 | BK/GY | 0.35 | GROUND | N/A |
