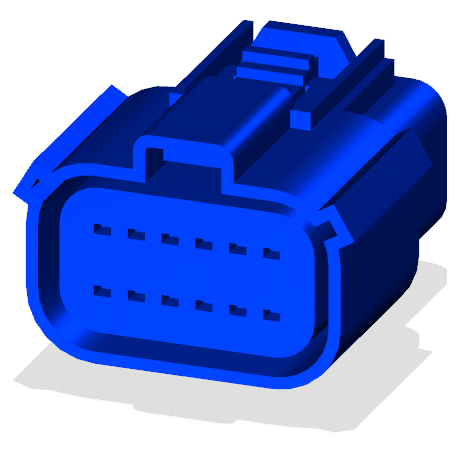

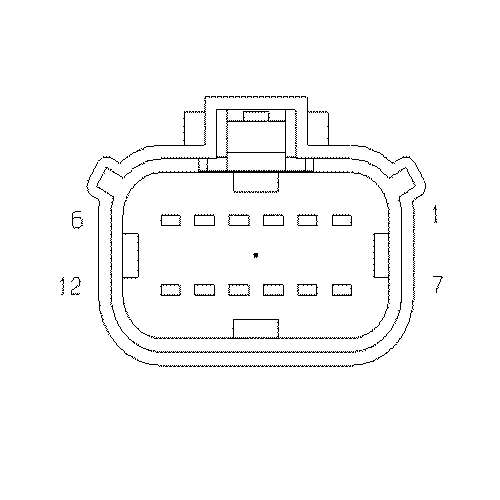

Module-Trailer Tow C2 (Standard) Connector End View (D2399B)

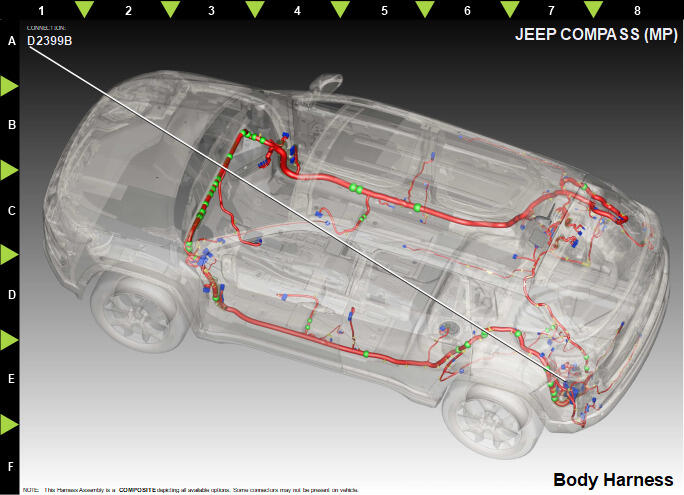

Harness-Family: Body
Color: BLACK
Gender: FEMALE
Part Number: 33472-1206
Part Description: 1.5MM STANDARD CONNECTOR, 2 ROW HOUSING
Connector No: D2399B
Option: Standard
Repair Kit Part Number: 68364272AA
Cavity Count: 12
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | L654 | WH/OG | 0.75 | TRAILER TOW TAIL LAMP REAR-RIGHT | PREMIUM |
| 1 | L678 | BN | 0.75 | PARK LAMP FEED | BASE |
| 2 | L240 | WH/DG | 0.75 | TRAILER TOW REAR FOG LAMP RELAY CONTROL | N/A |
| 3 | L653 | WH/DG | 0.75 | TRAILER TOW TAIL LAMP REAR-LEFT | PREMIUM |
| 3 | L678 | BN | 0.75 | PARK LAMP FEED | BASE |
| 4 | L674 | GN | 0.75 | RIGHT REAR STOP/TURN SIGNAL FEED | N/A |
| 5 | L673 | YE | 0.75 | LEFT REAR STOP/TURN SIGNAL FEED | N/A |
| 6 | L651 | WH/GN | 0.75 | ELT - TRAILER TOW STOP LAMP LT | N/A |
| 7 | L111 | WH/OG | 0.75 | TRAILER TOW BACKUP LAMP FEED | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
