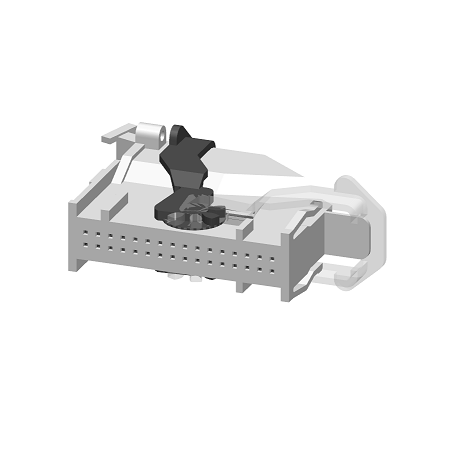

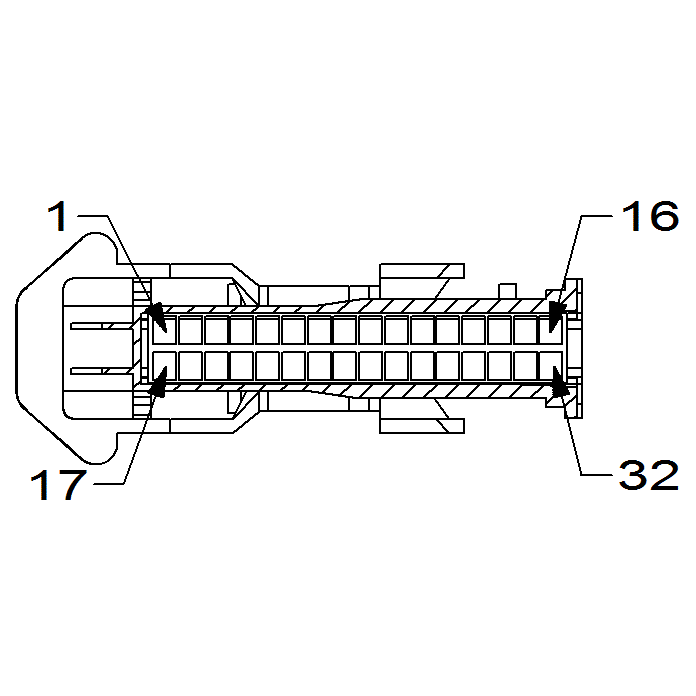

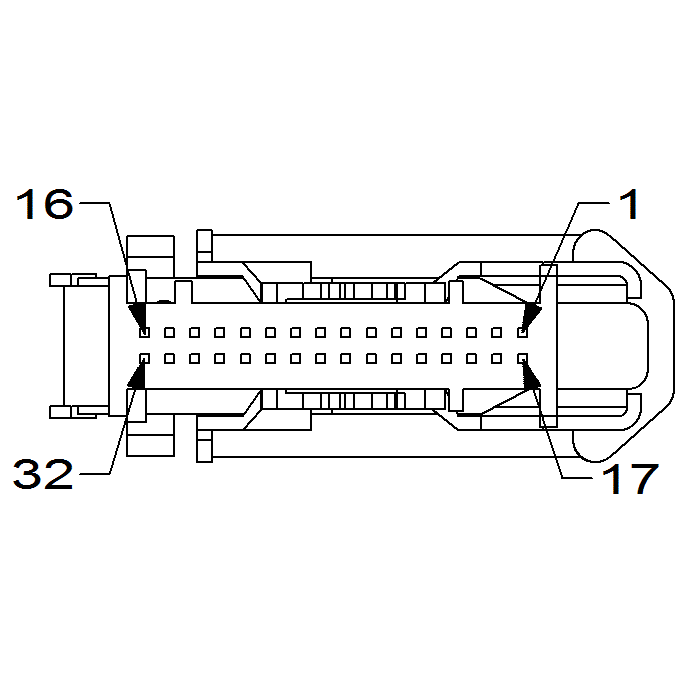

Module-Global TELEMATIC Box C1 (Standard) Connector End View (D335A)
Harness-Family: IP
Color: GRAY
Gender: FEMALE
Part Number: 1326140-1_1326141-1
Part Description: Not Available
Connector No: D335A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 32
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | Z930 | BK | 0.75 | GROUND | N/A |
| 2 | X804 | OG | 0.35 | EMERGENCY BACKLIGHT CONTROL | N/A |
| 3 | A910 | RD | 0.75 | FUSED B(+) | N/A |
| 4 | X803 | BN | 0.35 | EMERGENCY COMMUNICATION BUTTON SUPPLY | N/A |
| 5 | N0 | NA | 0 | NO CONNECT | N/A |
| 6 | N0 | NA | 0 | NO CONNECT | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | N0 | NA | 0 | NO CONNECT | N/A |
| 17 | N0 | NA | 0 | NO CONNECT | N/A |
| 18 | X801 | DB | 0.35 | EMERGENCY SWITCH LED 1 SUPPLY | N/A |
| 19 | X802 | DG | 0.35 | EMERGENCY SWITCH LED 2 SUPPLY | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | N0 | NA | 0 | NO CONNECT | N/A |
| 24 | D438 | WH | 0.50 | CAN IHS (-) AT | N/A |
| 25 | D437 | DB | 0.50 | CAN IHS (+) AT | N/A |
| 26 | D435 | YE/VT | 0.50 | CAN C (-) AT | N/A |
| 27 | D436 | GY | 0.50 | CAN C (+) AT | N/A |
| 28 | X805 | OG/BK | 0.35 | EMERGENCY SWITCH RETURN | N/A |
| 29 | N0 | NA | 0 | NO CONNECT | N/A |
| 30 | N0 | NA | 0 | NO CONNECT | N/A |
| 31 | N0 | NA | 0 | NO CONNECT | N/A |
| 32 | N0 | NA | 0 | NO CONNECT | N/A |
