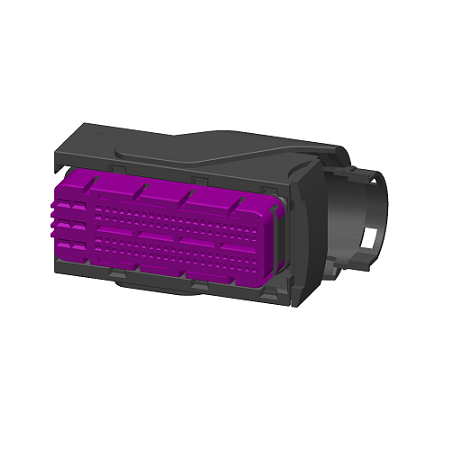

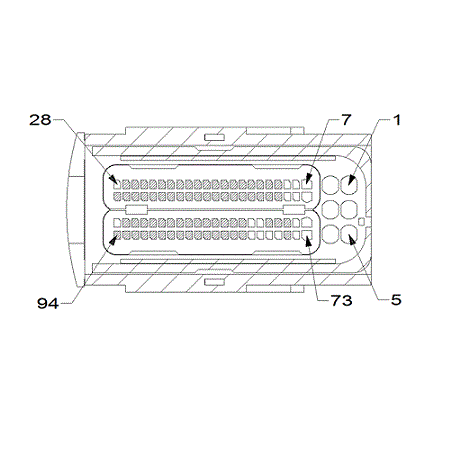

Module-Drive Train Control C1 (Standard) Connector End View (D3872A)

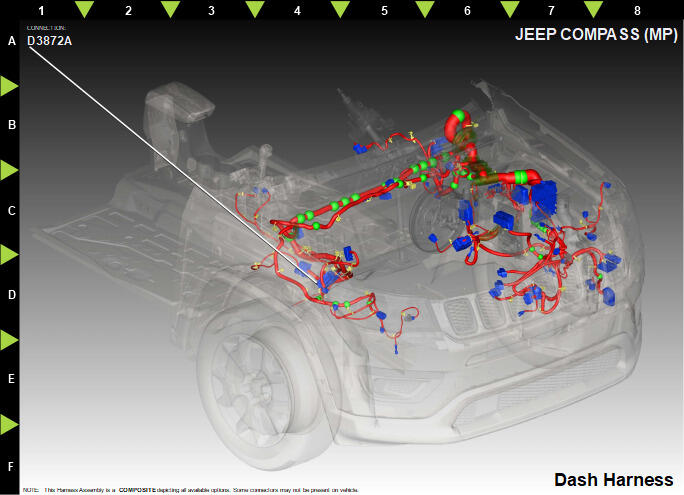

Harness-Family: Dash
Color: BLACK
Gender: FEMALE
Part Number: 284743-1_5-284871-3
Part Description: Not Available
Connector No: D3872A
Option: Standard
Repair Kit Part Number: 68285006AA
Cavity Count: 94
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | T338 | DG/BG | 2.5 | RDM MOTOR (+) | N/A |
| 2 | T339 | DG/GN | 2.5 | RDM MOTOR (-) | N/A |
| 3 | T323 | DG | 2.5 | PTU MOTOR (+) | N/A |
| 4 | T324 | DG/GY | 2.5 | PTU MOTOR (-) | N/A |
| 5 | A194 | RD/GY | 2.5 | FUSED B(+) | N/A |
| 6 | Z913 | BK/GN | 2.5 | GROUND | N/A |
| 7 | S001 | BK | 0.75 | SHIELD 1 | N/A |
| 8 | T335 | DG/YE | 0.35 | RDM POSITION SENSOR RETURN | N/A |
| 9 | T304 | YE/BK | 0.50 | PTU POSITION SENSOR RETURN | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | N0 | NA | 0 | NO CONNECT | N/A |
| 17 | N0 | NA | 0 | NO CONNECT | N/A |
| 18 | N0 | NA | 0 | NO CONNECT | N/A |
| 19 | N0 | NA | 0 | NO CONNECT | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | N0 | NA | 0 | NO CONNECT | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | N0 | NA | 0 | NO CONNECT | N/A |
| 26 | N0 | NA | 0 | NO CONNECT | N/A |
| 27 | N0 | NA | 0 | NO CONNECT | N/A |
| 28 | D301 | WH | 0.50 | CAN C (+) | N/A |
| 29 | S003 | BK | 0.75 | SHIELD 3 | N/A |
| 30 | T330 | DG/BN | 0.35 | RDM TEMP SENSOR RETURN | N/A |
| 31 | T320 | YE/VT | 0.50 | PTU TEMP SENSOR RETURN | N/A |
| 32 | N0 | NA | 0 | NO CONNECT | N/A |
| 33 | N0 | NA | 0 | NO CONNECT | N/A |
| 34 | N0 | NA | 0 | NO CONNECT | N/A |
| 35 | N0 | NA | 0 | NO CONNECT | N/A |
| 36 | N0 | NA | 0 | NO CONNECT | N/A |
| 37 | N0 | NA | 0 | NO CONNECT | N/A |
| 38 | N0 | NA | 0 | NO CONNECT | N/A |
| 39 | N0 | NA | 0 | NO CONNECT | N/A |
| 40 | N0 | NA | 0 | NO CONNECT | N/A |
| 41 | N0 | NA | 0 | NO CONNECT | N/A |
| 42 | N0 | NA | 0 | NO CONNECT | N/A |
| 43 | N0 | NA | 0 | NO CONNECT | N/A |
| 44 | N0 | NA | 0 | NO CONNECT | N/A |
| 45 | N0 | NA | 0 | NO CONNECT | N/A |
| 46 | N0 | NA | 0 | NO CONNECT | N/A |
| 47 | N0 | NA | 0 | NO CONNECT | N/A |
| 48 | N0 | NA | 0 | NO CONNECT | N/A |
| 49 | N0 | NA | 0 | NO CONNECT | N/A |
| 50 | N0 | NA | 0 | NO CONNECT | N/A |
| 51 | F949 | PK/GN | 0.75 | FUSED IGNITION | N/A |
| 52 | T303 | YE/PK | 0.50 | PTU POSITION SENSOR SUPPLY | N/A |
| 53 | N0 | NA | 0 | NO CONNECT | N/A |
| 54 | N0 | NA | 0 | NO CONNECT | N/A |
| 55 | N0 | NA | 0 | NO CONNECT | N/A |
| 56 | T334 | DG/GY | 0.35 | RDM POSITION SENSOR 2 SIGNAL | N/A |
| 57 | T322 | DG/BK | 0.50 | PTU POSITION SENSOR 2 SIGNAL | N/A |
| 58 | N0 | NA | 0 | NO CONNECT | N/A |
| 59 | N0 | NA | 0 | NO CONNECT | N/A |
| 60 | N0 | NA | 0 | NO CONNECT | N/A |
| 61 | N0 | NA | 0 | NO CONNECT | N/A |
| 62 | N0 | NA | 0 | NO CONNECT | N/A |
| 63 | N0 | NA | 0 | NO CONNECT | N/A |
| 64 | N0 | NA | 0 | NO CONNECT | N/A |
| 65 | N0 | NA | 0 | NO CONNECT | N/A |
| 66 | N0 | NA | 0 | NO CONNECT | N/A |
| 67 | N0 | NA | 0 | NO CONNECT | N/A |
| 68 | N0 | NA | 0 | NO CONNECT | N/A |
| 69 | N0 | NA | 0 | NO CONNECT | N/A |
| 70 | N0 | NA | 0 | NO CONNECT | N/A |
| 71 | N0 | NA | 0 | NO CONNECT | N/A |
| 72 | D302 | DG | 0.50 | CAN C (-) | N/A |
| 73 | A198 | RD/OG | 0.75 | FUSED B(+) | N/A |
| 74 | T332 | DG/VT | 0.35 | RDM POSITION SENSOR SUPPLY | N/A |
| 75 | N0 | NA | 0 | NO CONNECT | N/A |
| 76 | T331 | DG/OG | 0.35 | RDM TEMP SENSOR SIGNAL | N/A |
| 77 | T319 | YE | 0.50 | PTU TEMP SENSOR SIGNAL | N/A |
| 78 | T333 | DG/WH | 0.35 | RDM POSITION SENSOR 1 SIGNAL | N/A |
| 79 | T321 | DG/WH | 0.50 | PTU POSITION SENSOR 1 SIGNAL | N/A |
| 80 | N0 | NA | 0 | NO CONNECT | N/A |
| 81 | N0 | NA | 0 | NO CONNECT | N/A |
| 82 | N0 | NA | 0 | NO CONNECT | N/A |
| 83 | N0 | NA | 0 | NO CONNECT | N/A |
| 84 | N0 | NA | 0 | NO CONNECT | N/A |
| 85 | N0 | NA | 0 | NO CONNECT | N/A |
| 86 | N0 | NA | 0 | NO CONNECT | N/A |
| 87 | N0 | NA | 0 | NO CONNECT | N/A |
| 88 | N0 | NA | 0 | NO CONNECT | N/A |
| 89 | N0 | NA | 0 | NO CONNECT | N/A |
| 90 | N0 | NA | 0 | NO CONNECT | N/A |
| 91 | N0 | NA | 0 | NO CONNECT | N/A |
| 92 | N0 | NA | 0 | NO CONNECT | N/A |
| 93 | N0 | NA | 0 | NO CONNECT | N/A |
| 94 | N0 | NA | 0 | NO CONNECT | N/A |
