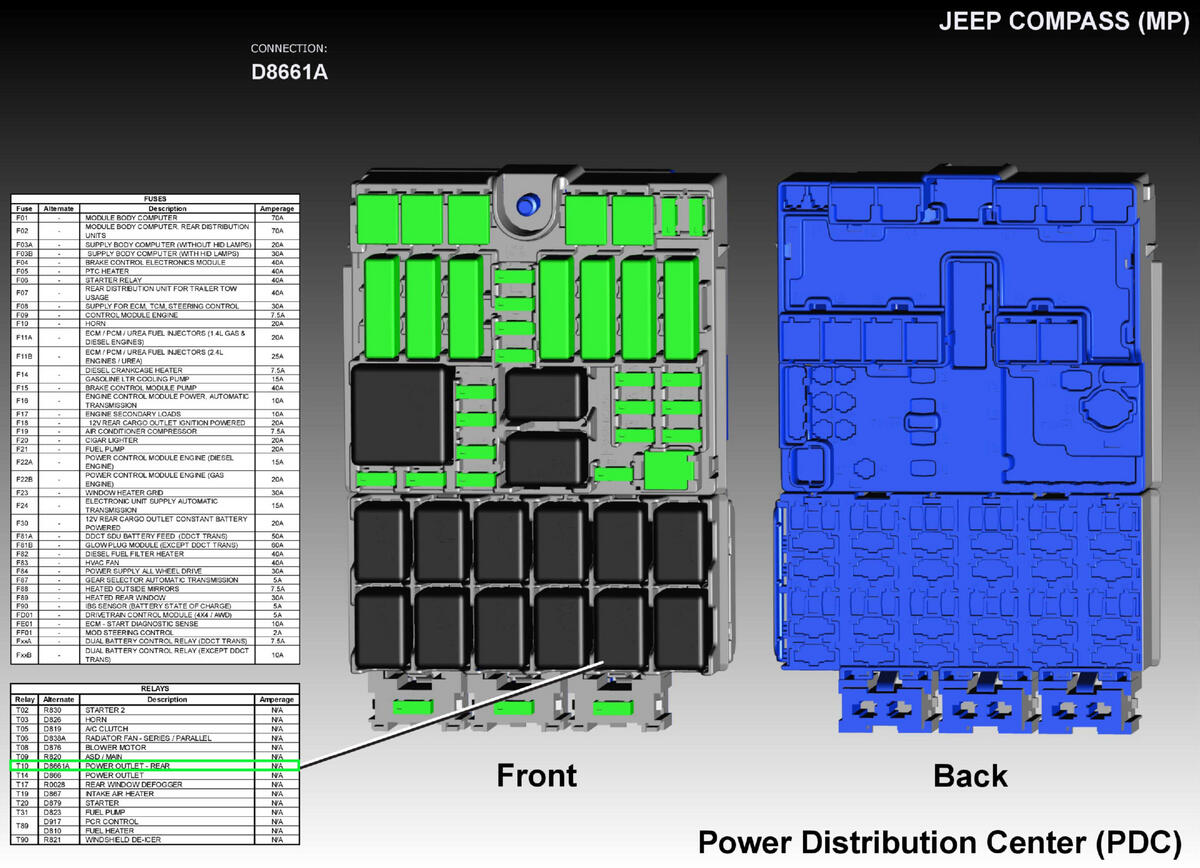

Relay-Power Outlet-Rear (Standard) Connector End View (D8661A)
Harness-Family: PDC_RBU
Color: NA
Gender: MALE
Part Number: Relay_Micro
Part Description: Not Available
Connector No: D8661A
Option: Standard
Repair Kit Part Number: See StarParts
Cavity Count: 5
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | A934 | INTERNAL | NA | FUSED B(+) | N/A |
| 85 | Z913 | INTERNAL | NA | GROUND | N/A |
| 86 | F925 | INTERNAL | NA | FUSED IGNITION RUN CONTROL OUTPUT | N/A |
| 87 | F927 | INTERNAL | NA | FUSED IGNITION | N/A |
