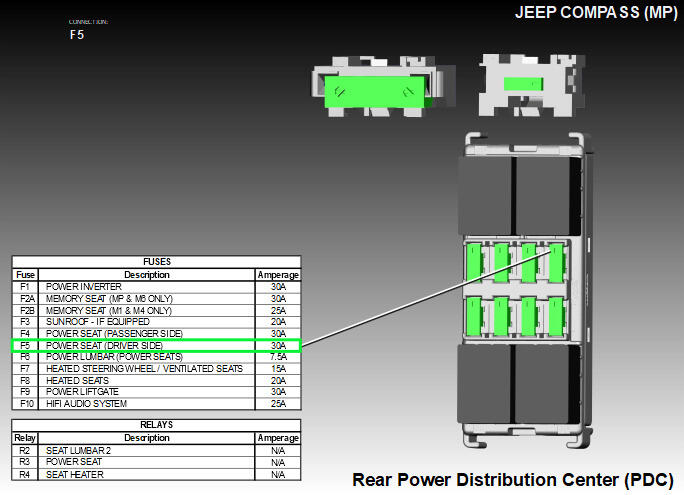

Fuse F5 30A (Except Memory Seat) Connector End View (F5)
Harness-Family: PDC_REAR
Color: NA
Gender: MALE
Part Number: Fuse-Ckt_Breaker
Part Description: Not Available
Connector No: F5
Option: EXCEPT MEMORY SEAT
Repair Kit Part Number: See StarParts
Cavity Count: 2
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | P690 | INTERNAL | NA | FUSED IGNITION RUN CONTROL OUTPUT | N/A |
| 2 | P9 | INTERNAL | NA | SEAT SWITCH B(+) SUPPLY | N/A |
