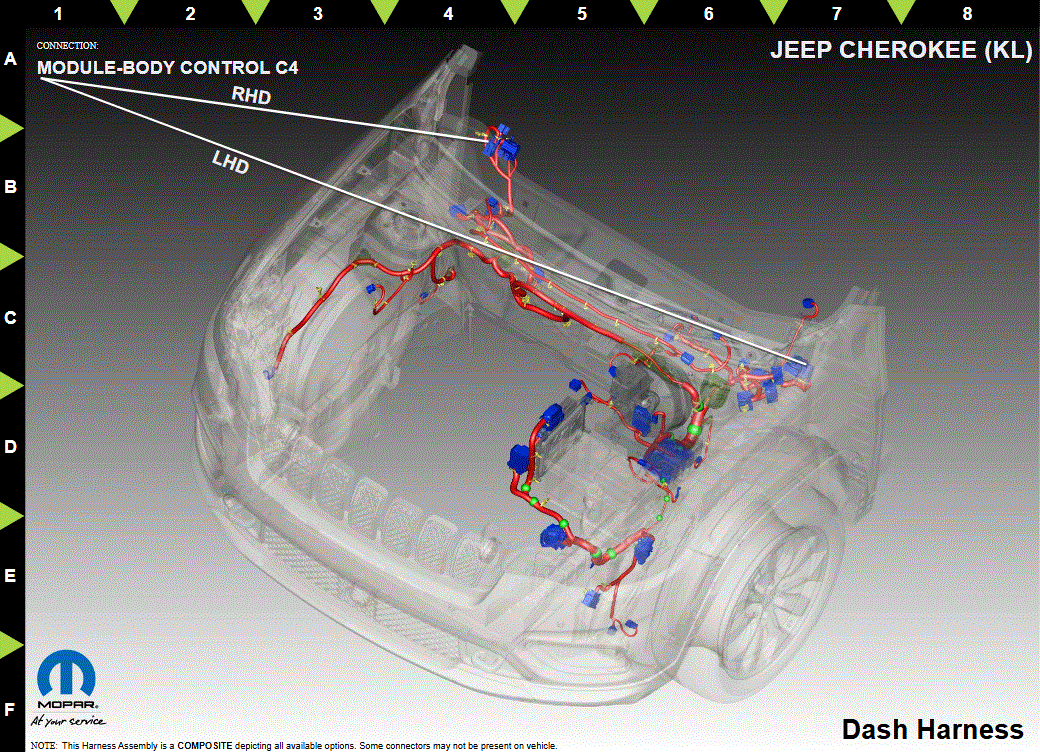

Module-Body Control C4 (Standard) Connector End View (D2762D)
Harness-Family: Dash
Color: BLACK
Gender: FEMALE
Part Number: 15482409_15482404
Part Description: Not Available
Connector No: D2762D
Option: Standard
Repair Kit Part Number: 68266505AA
Cavity Count: 60
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | L3 | WH/DB | 0.50 | LICENSE PLATE LAMP DRIVER | N/A |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | K617 | BN | 0.50 | RUN/START RELAY CONTROL | N/A |
| 4 | K619 | BN/OG | 0.50 | RUN RELAY CONTROL | N/A |
| 5 | L657 | WH/GN | 0.35 | TRAILER TOW TAIL LAMP RELAY CTRL | N/A |
| 6 | N0 | NA | 0 | NO CONNECT | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | G70 | VT/BU | 0.50 | HOOD AJAR SWITCH SENSE | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | P305 | GN/BU | 0.35 | ACCESSORY DELAY RELAY CONTROL | N/A |
| 11 | B134 | DG/YE | 0.75 | BRAKE SIGNAL 2 | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | A947 | RD | 0.35 | FUSED B(+) | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | N0 | NA | 0 | NO CONNECT | N/A |
| 17 | W1 | BN/BG | 0.50 | WASHER FLUID LEVEL SWITCH SENSE | N/A |
| 18 | B20 | DG/OG | 0.75 | BRAKE FLUID LEVEL SIGNAL | N/A |
| 19 | W9 | BN/VT | 0.35 | ELECTRIC WINDSHIELD WIPER DE-ICER CONTROL | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | W2 | BN/GN | 0.75 | WIPER HIGH/LOW RELAY CONTROL | N/A |
| 23 | N0 | NA | 0 | NO CONNECT | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | N0 | NA | 0 | NO CONNECT | N/A |
| 26 | N0 | NA | 0 | NO CONNECT | N/A |
| 27 | D403 | OG/DB | 0.35 | LIN BUS CBC 3 | N/A |
| 28 | N0 | NA | 0 | NO CONNECT | N/A |
| 29 | N0 | NA | 0 | NO CONNECT | N/A |
| 30 | L62 | WH/YE | 0.50 | RIGHT REAR TURN LAMP DRIVER | N/A |
| 31 | L61 | WH/GN | 0.50 | LEFT FRONT TURN LAMP DRIVER | N/A |
| 32 | N0 | NA | 0 | NO CONNECT | N/A |
| 33 | F1 | PK/WH | 0.50 | IGNITION OFF/RUN/START CONTROL OUTPUT | N/A |
| 34 | N0 | NA | 0 | NO CONNECT | N/A |
| 35 | N0 | NA | 0 | NO CONNECT | N/A |
| 36 | N0 | NA | 0 | NO CONNECT | N/A |
| 37 | D46 | YE | 0.35 | CAN C (-) | N/A |
| 38 | D45 | BN | 0.35 | CAN C (+) | N/A |
| 39 | W11 | BN/VT | 0.50 | LOW WASH SW RTN 1 | N/A |
| 40 | D145 | WH/GN | 0.35 | CAN IHS (+) | N/A |
| 41 | D146 | WH | 0.35 | CAN IHS (-) | N/A |
| 42 | N0 | NA | 0 | NO CONNECT | N/A |
| 43 | N0 | NA | 0 | NO CONNECT | N/A |
| 44 | N0 | NA | 0 | NO CONNECT | N/A |
| 45 | N0 | NA | 0 | NO CONNECT | N/A |
| 46 | L304 | OG/WH | 0.75 | RIGHT HIGH BEAM DRIVER | N/A |
| 47 | N0 | NA | 0 | NO CONNECT | N/A |
| 48 | N0 | NA | 0 | NO CONNECT | N/A |
| 49 | K90 | BU/BG | 0.35 | STARTER RELAY CONTROL | N/A |
| 50 | N0 | NA | 0 | NO CONNECT | N/A |
| 51 | N0 | NA | 0 | NO CONNECT | N/A |
| 52 | N0 | NA | 0 | NO CONNECT | N/A |
| 53 | N0 | NA | 0 | NO CONNECT | N/A |
| 54 | N0 | NA | 0 | NO CONNECT | N/A |
| 55 | N0 | NA | 0 | NO CONNECT | N/A |
| 56 | N0 | NA | 0 | NO CONNECT | N/A |
| 57 | B135 | DG/GN | 0.35 | BRAKE SIGNAL 1 | N/A |
| 58 | W7 | BN/GY | 0.75 | WIPER PARK SWITCH SENSE | N/A |
| 59 | N0 | NA | 0 | NO CONNECT | N/A |
| 60 | N0 | NA | 0 | NO CONNECT | N/A |
