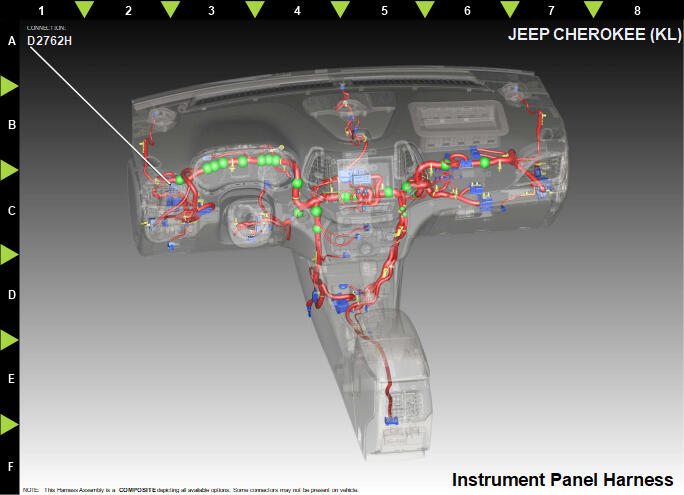

Module-Body Control C8 (Standard) Connector End View (D2762H)
Harness-Family: IP
Color: GRAY
Gender: FEMALE
Part Number: 15482410_15482404
Part Description: Not Available
Connector No: D2762H
Option: Standard
Repair Kit Part Number: 68335235AA
Cavity Count: 60
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N0 | NA | 0 | NO CONNECT | BUX |
| 1 | G160 | VT/GN | 0.50 | PASSENGER DOOR LOCK SWITCH STATUS | NAFTA |
| 2 | N0 | NA | 0 | NO CONNECT | N/A |
| 3 | L656 | WH/DG | 0.35 | RIGHT REAR TURN SIGNAL CONTROL | N/A |
| 4 | L655 | WH/OG | 0.35 | LEFT REAR TURN SIGNAL CONTROL | N/A |
| 5 | N0 | NA | 0 | NO CONNECT | N/A |
| 6 | L658 | WH/BN | 0.35 | TRAILER TOW BACKUP LAMP RELAY CONTROL | N/A |
| 7 | N0 | NA | 0 | NO CONNECT | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | N0 | NA | 0 | NO CONNECT | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | N0 | NA | 0 | NO CONNECT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | P223 | GN/WH | 0.50 | DECKLID/LIFTGATE RELEASE SWITCH SENSE | N/A |
| 17 | N0 | NA | 0 | NO CONNECT | N/A |
| 18 | N0 | NA | 0 | NO CONNECT | N/A |
| 19 | N0 | NA | 0 | NO CONNECT | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | G69 | VT/WH | 0.35 | VTSS INDICATOR DRIVER | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | N0 | NA | 0 | NO CONNECT | N/A |
| 26 | N0 | NA | 0 | NO CONNECT | N/A |
| 27 | N0 | NA | 0 | NO CONNECT | N/A |
| 28 | N0 | NA | 0 | NO CONNECT | N/A |
| 29 | N0 | NA | 0 | NO CONNECT | N/A |
| 30 | N0 | NA | 0 | NO CONNECT | N/A |
| 31 | N0 | NA | 0 | NO CONNECT | N/A |
| 32 | K57 | BN/WH | 0.50 | FUEL HEATER RELAY CONTROL | BUX |
| 32 | N0 | NA | 0 | NO CONNECT | NAFTA |
| 33 | N0 | NA | 0 | NO CONNECT | N/A |
| 34 | N0 | NA | 0 | NO CONNECT | N/A |
| 35 | N0 | NA | 0 | NO CONNECT | N/A |
| 36 | L900 | WH/YE | 0.35 | HEADLAMP SWITCH MUX RETURN | N/A |
| 37 | N0 | NA | 0 | NO CONNECT | N/A |
| 38 | N0 | NA | 0 | NO CONNECT | N/A |
| 39 | N0 | NA | 0 | NO CONNECT | N/A |
| 40 | N0 | NA | 0 | NO CONNECT | N/A |
| 41 | X3 | DG/VT | 0.50 | HORN SWITCH SENSE | N/A |
| 42 | L307 | WH/BN | 0.35 | HEADLAMP SWITCH MUX | N/A |
| 43 | E2 | OG/BN | 0.75 | PANEL LAMPS DRIVER | N/A |
| 44 | N0 | NA | 0 | NO CONNECT | N/A |
| 45 | N0 | NA | 0 | NO CONNECT | N/A |
| 46 | N0 | NA | 0 | NO CONNECT | N/A |
| 47 | N0 | NA | 0 | NO CONNECT | N/A |
| 48 | F20 | PK/WH | 0.35 | IGNITION RUN/START CONTROL OUTPUT | N/A |
| 49 | N0 | NA | 0 | NO CONNECT | N/A |
| 50 | N0 | NA | 0 | NO CONNECT | N/A |
| 51 | N0 | NA | 0 | NO CONNECT | N/A |
| 52 | N0 | NA | 0 | NO CONNECT | N/A |
| 53 | N0 | NA | 0 | NO CONNECT | N/A |
| 54 | N0 | NA | 0 | NO CONNECT | N/A |
| 55 | L91 | WH/DB | 0.35 | HAZARD SWITCH SENSE | N/A |
| 56 | L116 | WH/GN | 0.50 | HEADLAMP/FOG LAMP SWITCH SIGNAL | N/A |
| 57 | E3 | OG/YE | 0.75 | PANEL LAMPS DIMMER SWITCH MUX | N/A |
| 58 | N5 | DB/GY | 0.50 | FUEL LEVEL SIGNAL 2 | N/A |
| 59 | D404 | WH/BN | 0.35 | LIN BUS CBC 4 | N/A |
| 60 | N0 | NA | 0 | NO CONNECT | N/A |
