Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C100 (14 Pin) | Left front frame rail. See Figure. |
| C103 (34 Pin) | Left front frame rail. See Figure. |
| C104 (Black, 16 Pin) | Left front frame rail. See Figure. |
| C105 (Dark Gray, 4 Pin) | Left front frame rail. See Figure. |

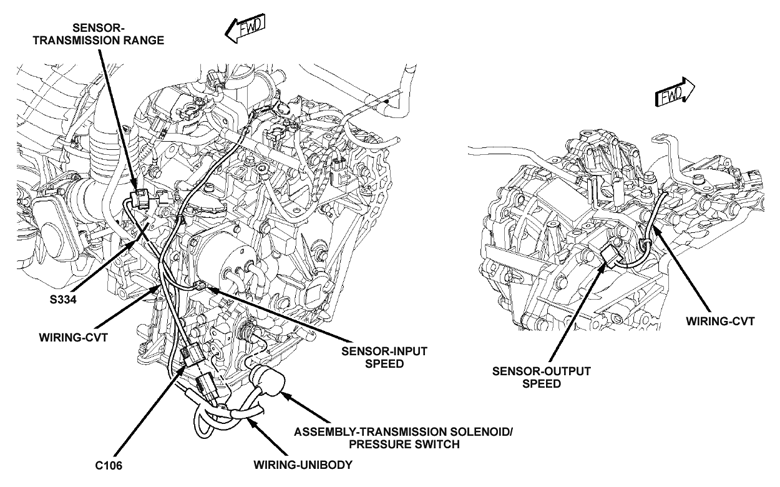

| C106 (6 Pin) | Front of transmission. See Figure. |
| C200 (Black, 43 Pin) | Under left side of dash. See Figure. |
| C201 (43 Pin) | Under left side of dash. See Figure. |
| C202 (20 Pin) | Under left side of dash. See Figure. |

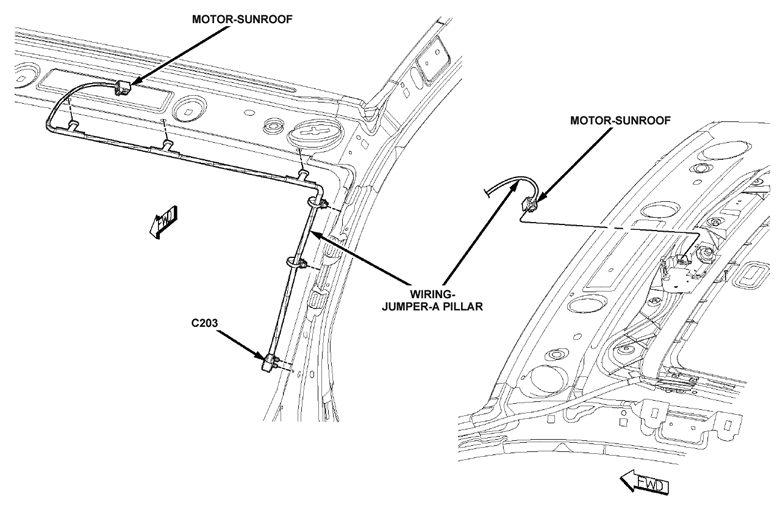

| C203 (20 Pin) | Right "A" pillar. See Figure. |
| C204 (Natural, 10 Pin) | Front center of body. See Figure. |
| C300 (Light Gray, 4 Pin) | Under left quarter trim panel. See Figure. |
| C301 (Green, 16 Pin) | Under left side of dash. See Figure. |
| C302 (Natural, 14 Pin) | Under left side of dash. See Figure. |
| C303 (Natural, 14 Pin) | Under right side of dash. See Figure. |
| C304 (Yellow, 14 Pin) | Under passenger seat. See Figure. |
| C305 (Yellow, 14 Pin) | Under driver seat. See Figure. |
| C306 (Green, 16 Pin) | Left "A" pillar. See Figure. |
| C308 (Light Gray, 14 Pin) | Left "B" pillar. See Figure. |
| C309 (Light Gray, 14 Pin) | Right "B" pillar. See Figure. |

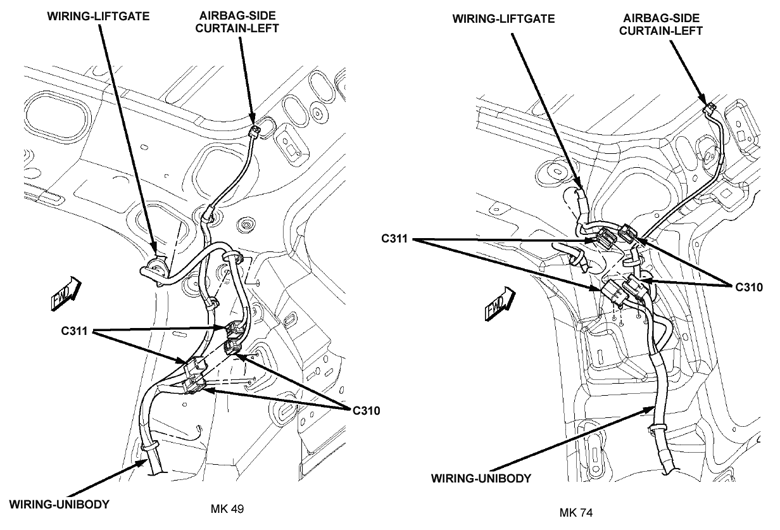

| C310 (8 Pin) | Top of left "D" pillar. See Figure. |
| C311 (6 Pin) | Upper left liftgate opening. See Figure. |
| C312 | Under left side of dash. See Figure. |
| C325 | Left rear of body. See Figure. |
| C326 | Left rear of body. See Figure. |
| C327 | Left rear of body. See Figure. |
| C328 | Right rear of body. See Figure. |
