Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

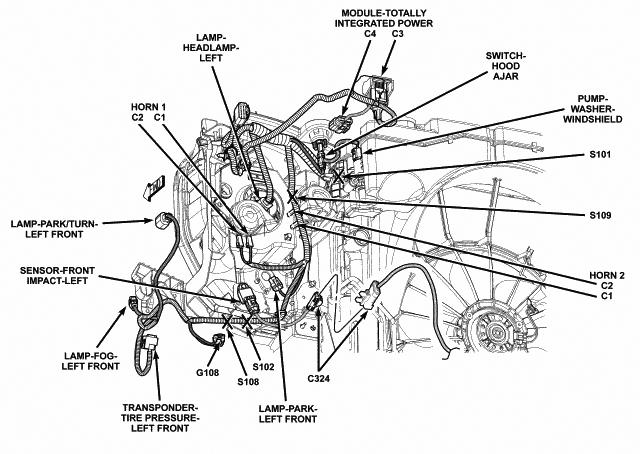

| S101 | Left front engine of compartment. See Figure. |
| S102 | Left front engine of compartment. See Figure. |

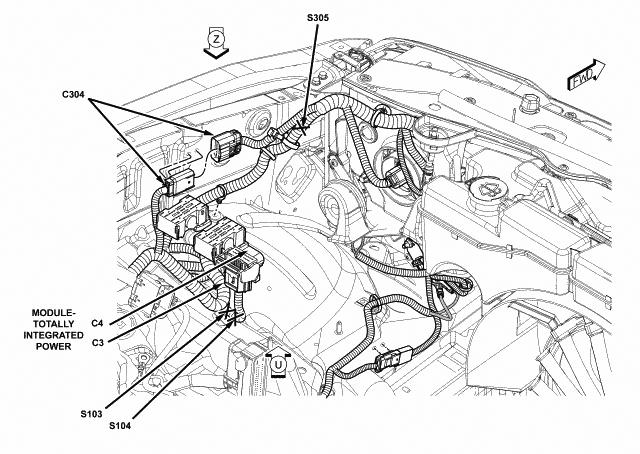

| S103 | Near breakout for left headlight. See Figure. |
| S104 | Near totally integrated power module C3 & C4. See Figure. |
| S108 | Left front engine of compartment. See Figure. |
| S109 | Left front engine of compartment. See Figure. |

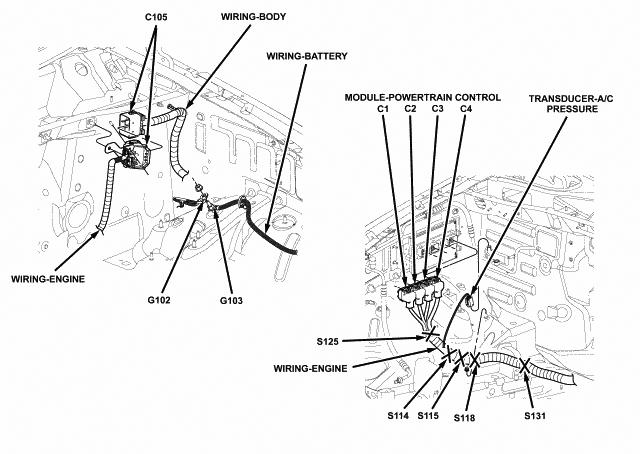

| S114 | Right rear of engine compartment. See Figure. |
| S115 | Right rear of engine compartment. See Figure. |

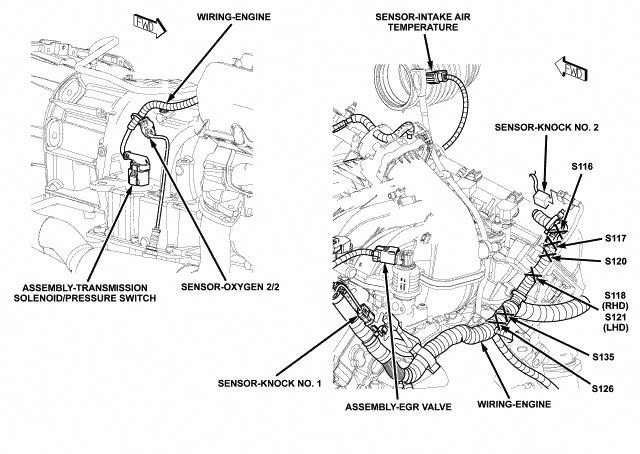

| S116 | Rear of engine. See Figure. |
| S117 | Rear of engine. See Figure. |
| S118 | Right rear of engine compartment. See Figure. |

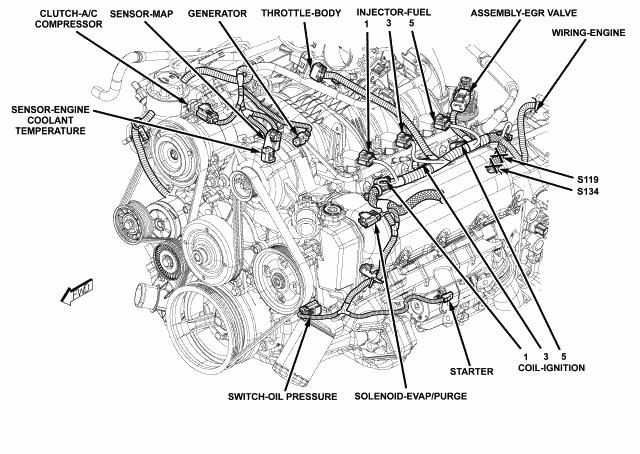

| S119 | Left rear of engine. See Figure. |
| S120 | Rear of engine. See Figure. |
| S121 | Right rear of engine. See Figure. |

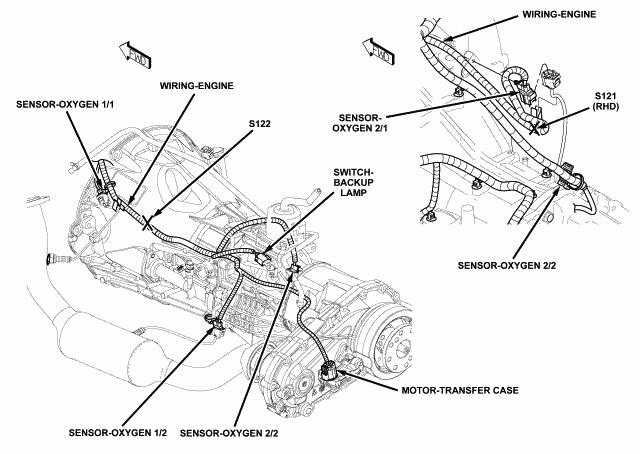

| S122 | Left side of transmission. See Figure. |
| S125 | Right rear of engine compartment. See Figure. |
| S126 | Rear of engine. See Figure. |
| S131 | Right rear of engine compartment. See Figure. |
| S134 | Left rear of engine. See Figure. |
| S135 | Rear of engine. See Figure. |
| S137 | Breakout for battery-negative. |

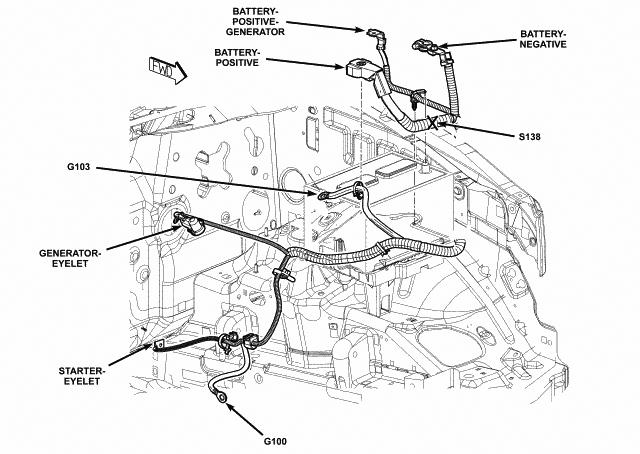

| S138 | Breakout for battery-positive. See Figure. |
| S143 | Cooling jumper harness. |
| S144 | Battery harness. |

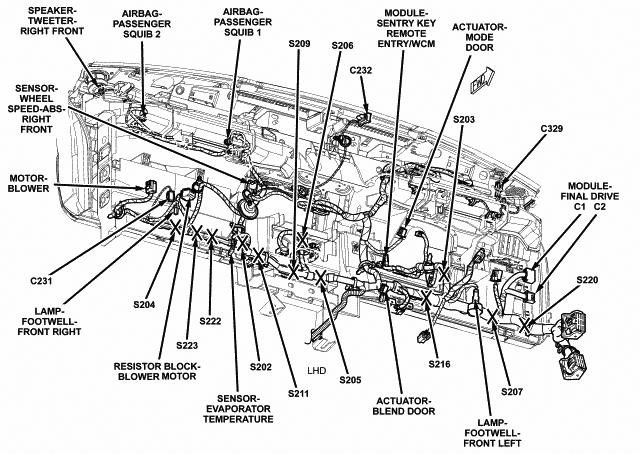

| S201 | Behind left side of instrument panel. See Figure. |
| S202 | Behind center of instrument panel. See Figure. |
| S203 | Behind left side of instrument panel. See Figure. |
| S204 | Behind right side of instrument panel, near blower motor resistor block. See Figure. |
| S205 | Behind right center of instrument panel. See Figure. |
| S206 | Behind center of instrument panel. See Figure. |
| S207 | Behind left side of instrument panel. See Figure. |
| S208 | Behind left kick panel, near C202. |
| S209 | Behind right center of instrument panel. See Figure. |
| S211 | Behind right center of instrument panel. See Figure. |
| S213 | Behind left kick panel, near C202. |
| S216 | Behind left side of instrument panel. See Figure. |
| S220 | Behind left side of instrument panel. See Figure. |

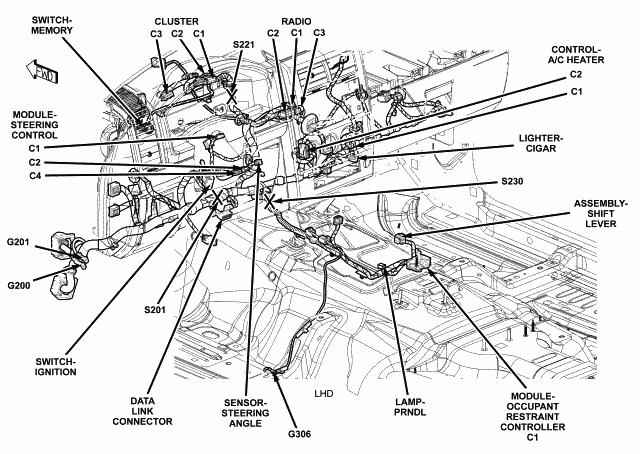

| S221 | Near breakout for instrument cluster. See Figure. |
| S222 | Behind right side of instrument panel. See Figure. |
| S223 | Behind right side of instrument panel. See Figure. |
| S230 | Behind lower center of instrument panel. See Figure. |
| S231 | Steering wheel harness. |
| S232 | Steering wheel harness. |

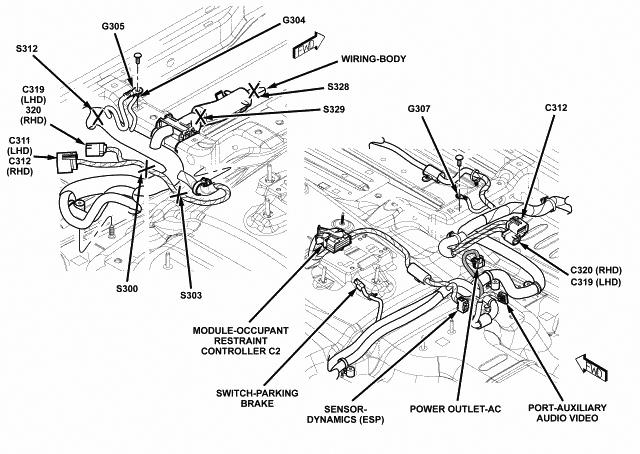

| S300 | Body harness, at C311 breakout. See Figure. |
| S301 | Right rear body. |
| S302 | Right rear body. |
| S303 | Body harness, at C311 breakout. See Figure. |

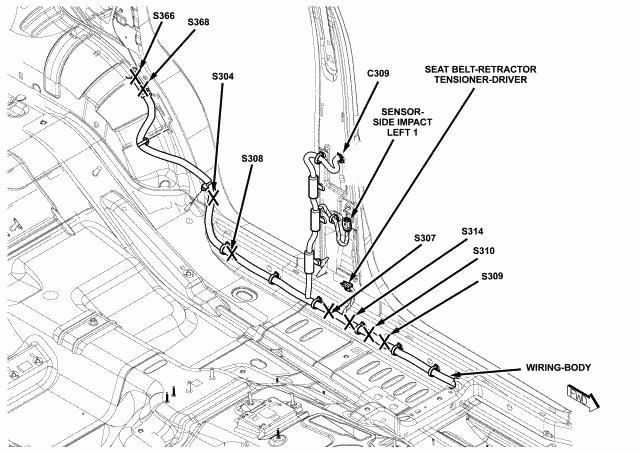

| S304 | Left rear body. See Figure. |
| S305 | Left front of engine compartment. See Figure. |
| S306 | Driver's seat. |
| S307 | Near base of left "B" pillar. See Figure. |
| S308 | Left rear body. See Figure. |
| S309 | Left center body. See Figure. |
| S310 | Near base of left "B" pillar. See Figure. |
| S311 | Left side of body, at breakout for C202. See Figure. |
| S312 | Left side of body, at breakout for G305. See Figure. |

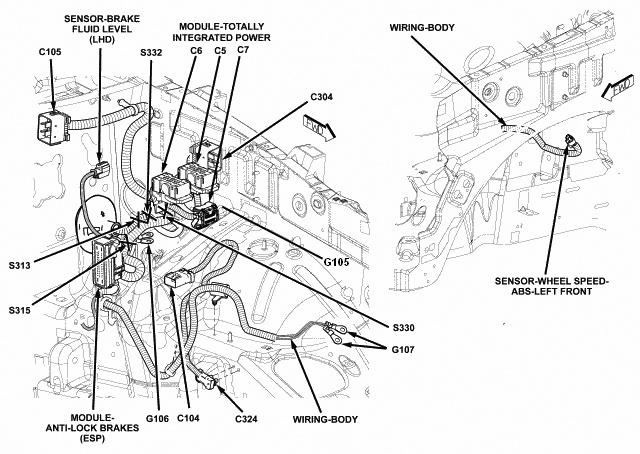

| S313 | Left rear of engine compartment. See Figure. |
| S314 | Near base of left "B" pillar. See Figure. |
| S315 | Breakout for ABS module. See Figure. |
| S316 | Floor, near left front door. See Figure. |
| S317 | Front left floor, near left kick panel. See Figure. |
| S318 | Left rear body. See Figure. |
| S319 | Front left floor, near left kick panel. See Figure. |

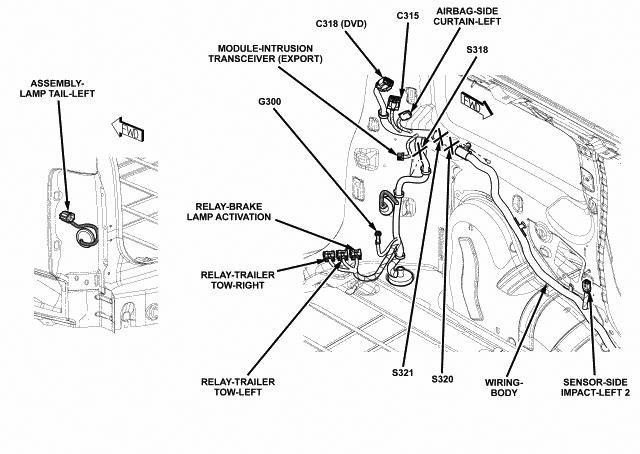

| S320 | Left rear body. See Figure. |
| S321 | Left rear body. See Figure. |

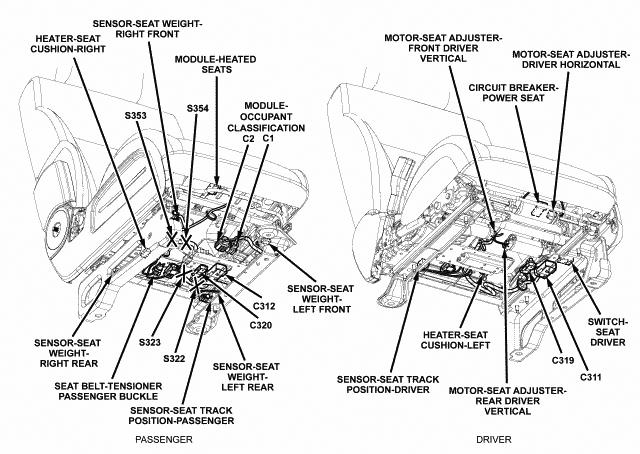

| S322 | Front passenger seat. See Figure. |
| S323 | Front passenger seat. See Figure. |
| S324 | Front passenger seat. |
| S325 | Front left floor, near left kick panel. See Figure. |

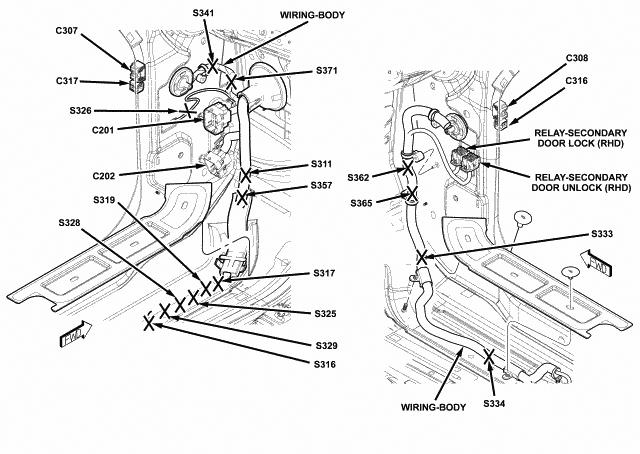

| S326 | Behind left kick panel, near C202. See Figure. |
| S328 | Floor, near left front door. See Figure. |
| S329 | Left floor pan, near front door. See Figure. |
| S330 | Left rear of engine compartment. See Figure. |
| S332 | Left rear of engine compartment. See Figure. |
| S333 | Behind right kick panel. See Figure. |
| S334 | Floor, near right front door. See Figure. |
| S335 | Front passenger's door. |
| S341 | Behind left kick panel. See Figure. |

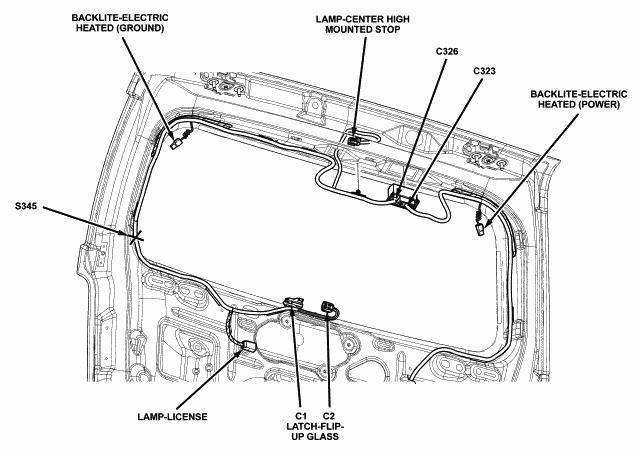

| S345 | Right side of liftgate. See Figure. |
| S346 | Left rear door, near breakout for rear speaker. See Figure. |

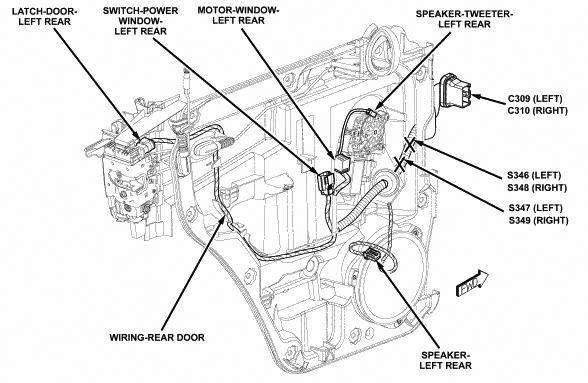

| S347 | Left rear door, near breakout for rear speaker. See Figure. |
| S348 | Left rear door, near breakout for rear speaker. See Figure. |
| S349 | Left rear door, near breakout for rear speaker. See Figure. |
| S351 | Liftgate assembly. |
| S353 | Front passenger's seat. See Figure. |
| S354 | Front passenger's seat. See Figure. |
| S357 | Left side of body, at breakout for C202. See Figure. |

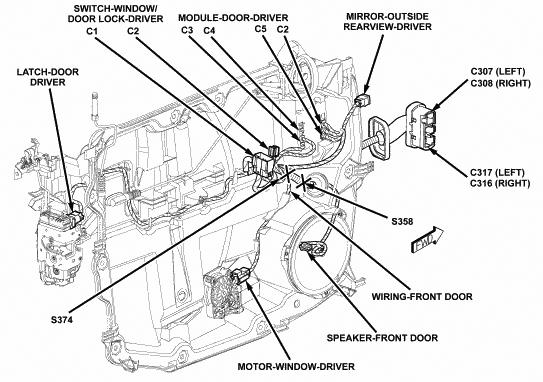

| S358 | Driver's door. See Figure. |
| S359 | Right rear of headliner. |

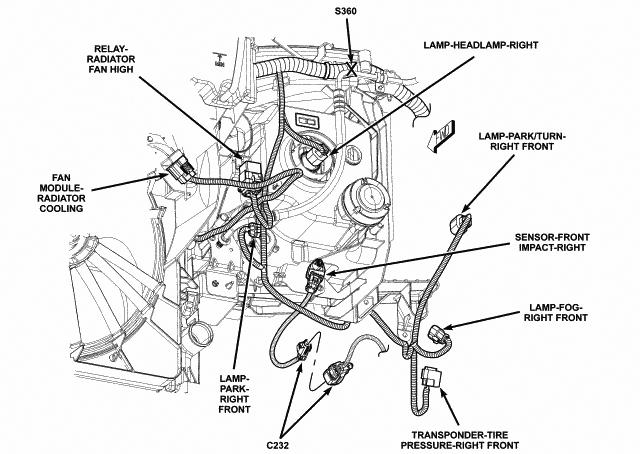

| S360 | Right front of engine compartment. See Figure. |
| S362 | Behind right kick panel. See Figure. |
| S363 | Body harness. |
| S365 | Behind right kick panel. See Figure. |
| S366 | Left rear body. See Figure. |
| S367 | Right rear of headliner. |
| S368 | Left rear body. See Figure. |
| S369 | Behind rear fascia, between park assist sensors 9 & 10. |
| S370 | Behind rear fascia, between park assist sensors 10 & 11. |
| S371 | Behind left kick panel. See Figure. |
| S372 | Liftgate assembly. |
| S374 | Driver's door. See Figure. |
