Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Blower Motor Resistor Block | Behind right side of dash. See Figure. |
| Clockspring | Behind steering wheel. |
| Data Link Connector | Under left side of dash. See Figure. |

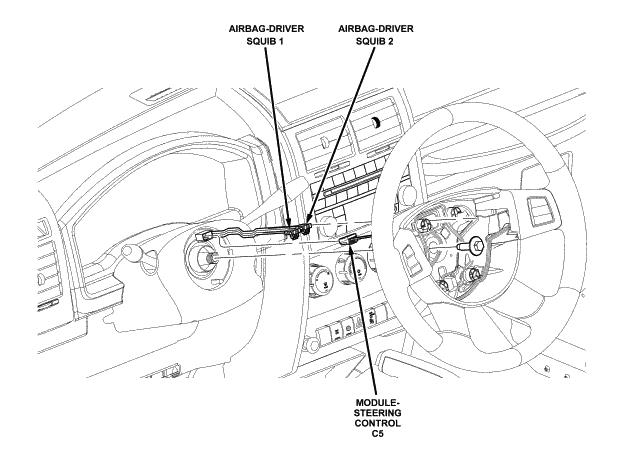

| Driver Airbag Squib 1 & 2 | Steering wheel. See Figure. |
| Generator | Top left front of engine. See Figure. |
| Horn 1 & 2 | Left front of engine compartment. See Figure. |

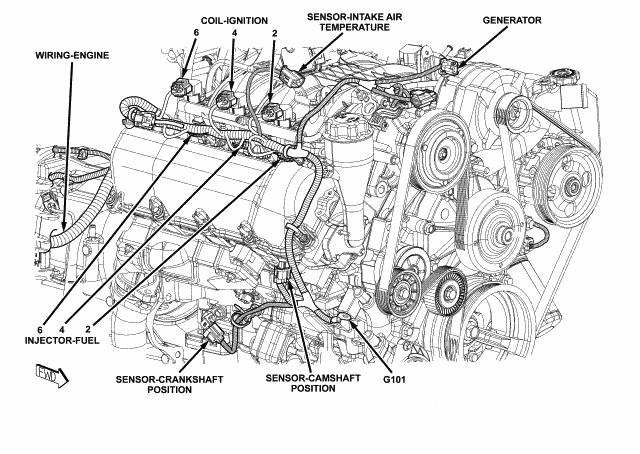

| Ignition Coils No. 1, 3 & 5 | Top of left side of engine. See Figure. |
| Ignition Coils No. 2, 4 & 6 | Top of right side of engine. See Figure. |
| Passenger Airbag Squib 1 & 2 | Behind right end of instrument panel. See Figure. |

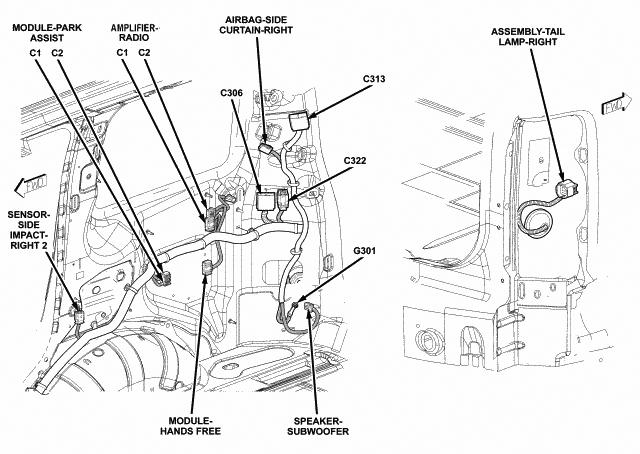

| Radio Amplifier | Behind right quarterpanel. See Figure. |
| Seat Belt Buckle Tensioner (Driver) | Under driver's seat. |
| Seat Belt Buckle Tensioner (Passenger) | Under front passenger's seat. See Figure. |
| Seat Belt Retractor/Tensioner (Driver) | Base of left "B" pillar. See Figure. |

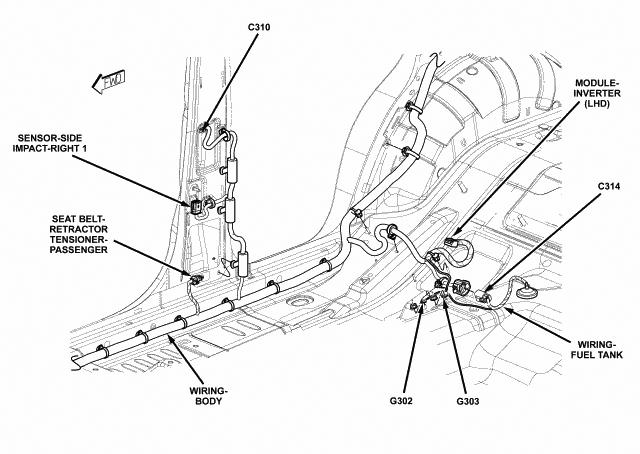

| Seat Belt Retractor/Tensioner (Passenger) | Base of right "B" pillar. See Figure. |
| Side Curtain Airbag (Left) | Left "D" pillar. See Figure. |
| Side Curtain Airbag (Right) | Right "D" pillar. |

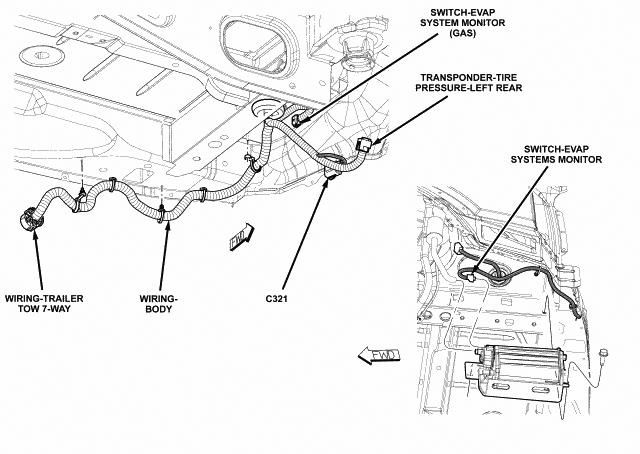

| Trailer Tow Wiring (7-Way Connector) | Below center of rear bumper. See Figure. |
