Home >> Jeep >> 2007 >> Grand Cherokee Laredo, 3.0 M >> Repair and Diagnosis >> Engine Performance >> System >> Diesel - DTCS P0198 To P0276 >> P0263-Cylinder 1 Contribution/Balance >> Circuit Schematic

Circuit Schematic

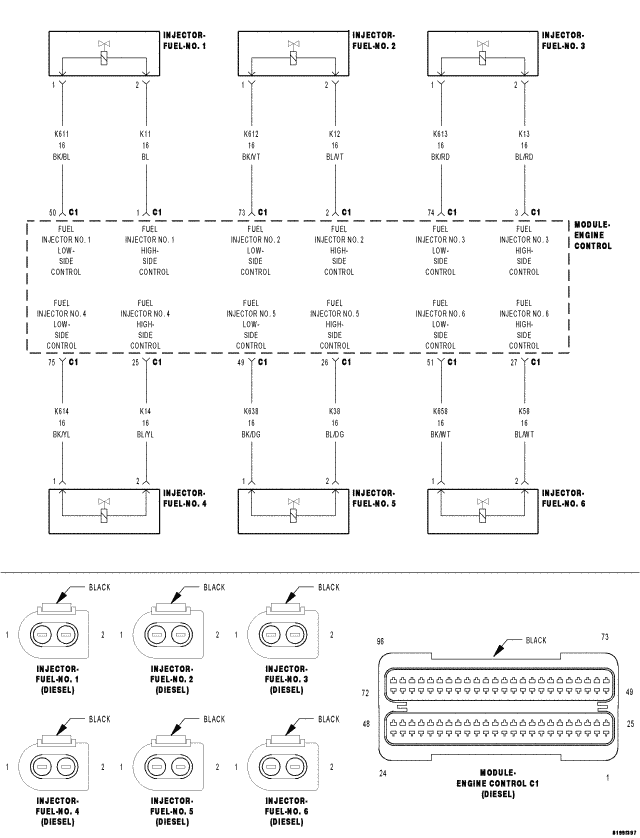

Fig 1: Fuel Injector Circuit Schematic
GC0058565Courtesy of CHRYSLER LLC
