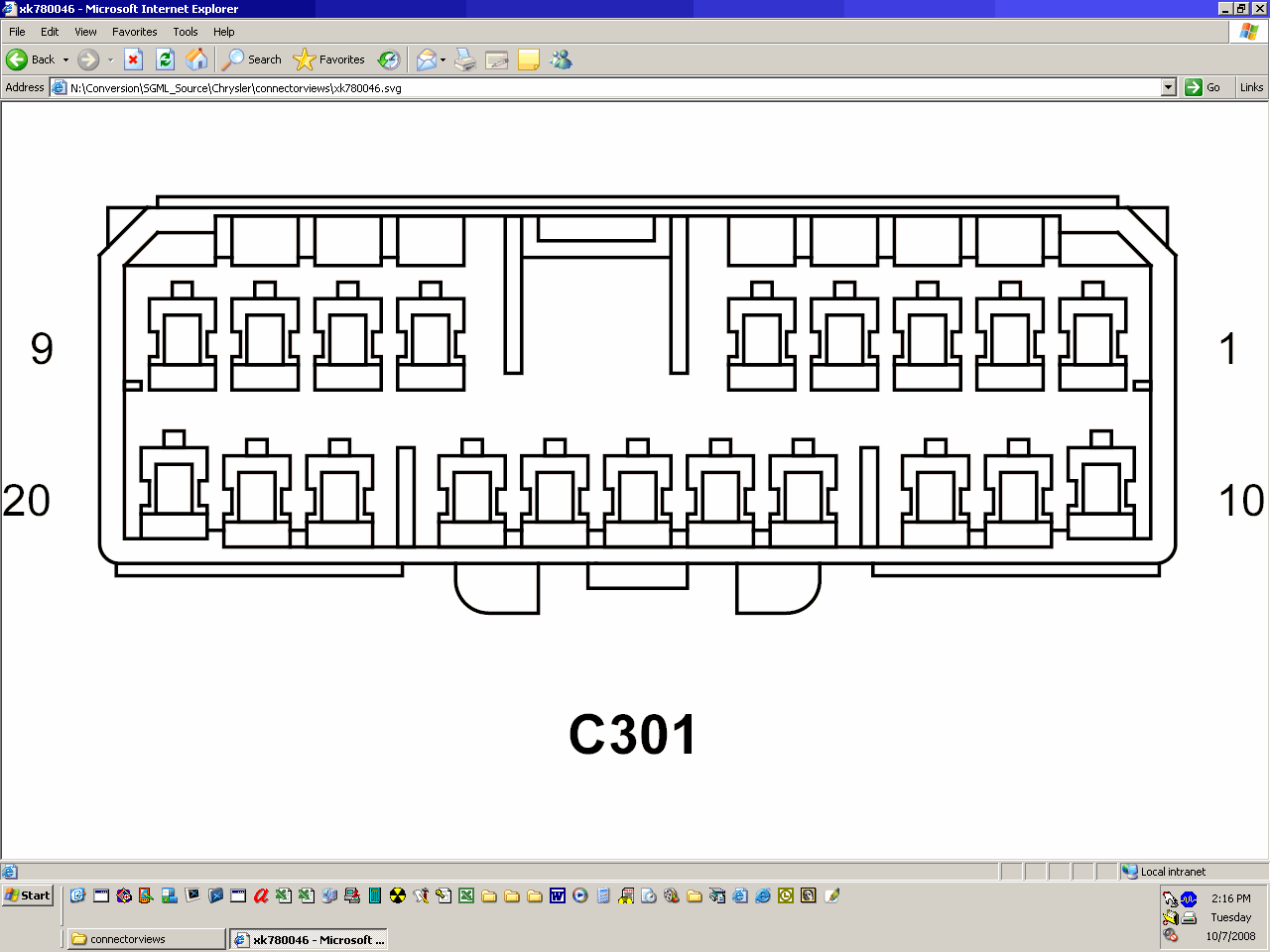

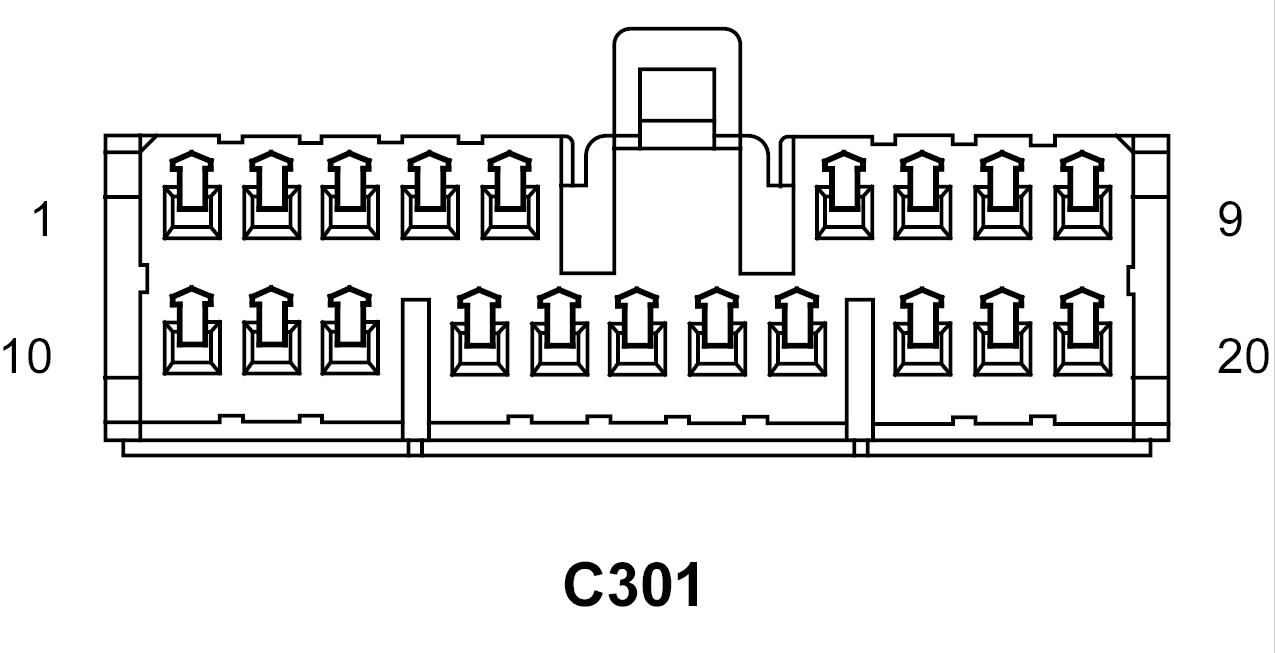

Inline Connector End View (C301 )
C301 - 20-WAYFEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | A931 20RD | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | Q611 14OR/GY | MASTER WINDOW SWITCH LEFT REAR (DOWN) |
| 5 | - | - |
| 6 | P701 16LG/DG | DRIVER DOOR UNLOCK RELAY OUTPUT |
| 7 | C17 20LB/DG | FUSED REAR WINDOW DEFOGGER RELAY OUTPUT |
| 8 | P110 20LB/WT | FOLDING MIRROR RETURN (EXPORT) |
| 9 | P699 20LG/YL | FOLDING MIRROR CONTROL |
| 10 | Q412 14OR/LB | MASTER WINDOW SWITCH RIGHT REAR (UP) |
| 11 | - | - |
| 12 | P114 20TN/WT | AUTO DAY/NIGHT MIRROR (-) (AUTO DAY/NIGHT MIRROR) |
| 13 | P112 20TN/OR | AUTO DAY/NIGHT MIRROR (+) (AUTO DAY/NIGHT MIRROR) |
| 14 | - | - |
| 15 | Q411 14OR/WT | MASTER WINDOW SWITCH LEFT REAR (UP) |
| 16 | - | - |
| 17 | Q612 14OR/DB | MASTER WINDOW SWITCH RIGHT REAR (DOWN) |
| 18 | D54 20WT | CAN B BUS (-) |
| 19 | D55 20WT/OR | CAN B BUS (+) |
| 20 | P72 20TN/GY | PASSENGER MIRROR VERTICAL DRIVER (EXCEPT MEMORY) |
C301 - 20-WAYMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | A931 20RD/WT | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | Q611 14OR/GY | MASTER WINDOW SWITCH LEFT REAR (DOWN) |
| 5 | - | - |
| 6 | P701 16LG/DG | DRIVER DOOR UNLOCK RELAY OUTPUT |
| 7 | C17 20LB/WT | FUSED REAR WINDOW DEFOGGER RELAY OUTPUT |
| 8 | P110 20LB/WT | FOLDING MIRROR RETURN (FOLDING MIRROR) |
| 9 | P699 20LG/YL | FOLDING MIRROR CONTROL (FOLDING MIRROR) |
| 10 | Q412 16OR/LB | MASTER WINDOW SWITCH RIGHT REAR (UP) |
| 11 | - | - |
| 12 | P114 20TN/WT | AUTO DAY/NIGHT MIRROR (-) (AUTO DAY/NIGHT MIRROR) |
| 13 | P112 20TN/OR | AUTO DAY/NIGHT MIRROR (+) (AUTO DAY/NIGHT MIRROR) |
| 14 | - | - |
| 15 | Q411 16OR/WT | MASTER WINDOW SWITCH LEFT REAR (UP) |
| 16 | - | - |
| 17 | Q612 16OR/DB | MASTER WINDOW SWITCH RIGHT REAR (DOWN) |
| 18 | D54 20WT | CAN B BUS (-) |
| 19 | D55 20WT/OR | CAN B BUS (+) |
| 20 | P72 20TN/GY | PASSENGER MIRROR VERTICAL DRIVER (EXCEPT MEMORY) |
