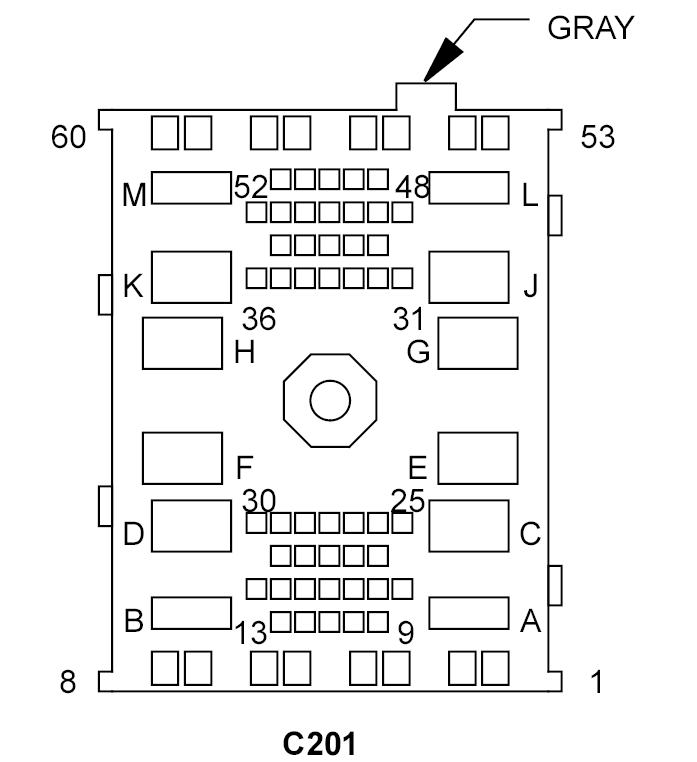

Inline Connector End View (C201 )
C201 - GRAY 72-WAYFEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | Q80 20OR/VT | FLIP-UP GLASS SWITCH SENSE |
| 2 | L1 16WT/LG | BACKUP LAMP FEED |
| 3 | E2 20OR/BR | PANEL LAMPS DRIVER |
| 4 | G210 20VT/BR | PASSENGER SEAT BELT SWITCH SENSE |
| 5 | G80 20VT/BR | FLIP-UP GLASS AJAR SWITCH SENSE |
| 6 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 7 | D54 20WT | CAN B BUS (-) |
| 8 | D55 20WT/OR | CAN B BUS (+) |
| 9 | M22 20YL/OR | COURTESY LAMPS DRIVER |
| 10 | D500 20WT | LIN BUS |
| 11 | X209 18GY/OR | LEFT I/P SPEAKER (+) (BASE AUDIO) |
| 12 | X299 18GY/YL | LEFT I/P SPEAKER (-) (BASE AUDIO) |
| 13 | G10 20VT/LG | DRIVER SEAT BELT SWITCH SENSE |
| 14 | X57 18DG/VT | LEFT REAR AUDIO (-) |
| 14 | - | - |
| 15 | X51 18DG/DB | LEFT REAR AUDIO (+) |
| 16 | D51 20WT/BR | DYNAMICS SENSOR LOW DATA LINK |
| 17 | D52 20WT/LB | DYNAMICS SENSOR HIGH DATA LINK |
| 18 | X208 18GY/DG | RIGHT I/P SPEAKER (+) |
| 19 | X298 18GY/LG | RIGHT I/P SPEAKER (-) |
| 20 | - | - |
| 21 | M28 20YL/TN | GLOVE BOX/MAP LAMP DRIVER |
| 22 | - | - |
| 23 | X209 18GY/OR | LEFT I/P SPEAKER (+) |
| 24 | X299 18GY/YL | LEFT I/P SPEAKER (-) |
| 25 | X208 18GY/DG | RIGHT I/P SPEAKER (+) (BASE AUDIO) |
| 26 | X298 18GY/LG | RIGHT I/P SPEAKER (-) (BASE AUDIO) |
| 27 | - | - |
| 28 | X917 20DG | AUDIO SIGNAL COMMON (SATELLITE RADIO) |
| 29 | - | - |
| 30 | G94 20VT/DB | DYNAMICS SENSOR GROUND |
| 31 | W14 20BR/LB | REAR WIPER MOTOR DELAY SIGNAL |
| 32 | W13 20BR/LG | REAR WIPER MOTOR CONTROL |
| 33 | - | - |
| 34 | G4 20VT/LB | DYNAMICS SENSOR SUPPLY |
| 35 | - | - |
| 36 | X17 20DG/OR | AUDIO SIGNAL LEFT (+) (SATELLITE RADIO) |
| 37 | - | - |
| 38 | X16 20DG/YL | AUDIO SIGNAL RIGHT (+) (SATELLITE RADIO) |
| 39 | Q101 20OR/LB | ADJUSTABLE PEDALS SWITCH GROUND (MEMORY ADJUSTABLE PEDALS) |
| 40 | X58 18GY/TN | RIGHT REAR AUDIO (-) |
| 41 | X52 18GY/DB | RIGHT REAR AUDIO (+) |
| 42 | - | - |
| 43 | X971 20DG/OR | CAMERA RETURN |
| 44 | D96 20WT/BK | SIREN SIGNAL CONTROL (EXPORT) |
| 45 | X972 20DG/WT | CAMERA SHIELD |
| 46 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 47 | X970 20DG/BR | CAMERA SIGNAL |
| 48 | L777 20WT/VT | FUSED PARK LAMP RELAY OUTPUT |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | - | - |
| 53 | Q102 16OR/LB | ADJUSTABLE PEDALS SWITCH FORWARD (ADJUSTABLE PEDALS WITH MEMORY) |
| 54 | Q103 16OR/LG | ADJUSTABLE PEDALS SWITCH REARWARD (ADJUSTABLE PEDALS WITH MEMORY) |
| 55 | G77 20VT/GY | LEFT REAR DOOR AJAR SWITCH SENSE |
| 56 | - | - |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| A | Z915 18BK | GROUND (DVD) |
| B | A115 12YL/RD | FUSED B(+) |
| C | - | - |
| D | - | - |
| E | - | - |
| F | - | - |
| G | - | - |
| H | - | - |
| J | - | - |
| K | - | - |
| L | - | - |
| M | - | - |
C201 - GRAY 72-WAYMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | Q80 20OR/VT | FLIP-UP GLASS SWITCH SENSE |
| 2 | L1 16WT/LG | BACKUP LAMP FEED |
| 3 | E2 20OR/BR | PANEL LAMPS DRIVER |
| 4 | G210 20VT/BR | PASSENGER SEAT BELT SWITCH SENSE |
| 5 | G80 20VT/BR | FLIP-UP GLASS AJAR SWITCH SENSE |
| 6 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 7 | D54 20WT | CAN B BUS (-) |
| 8 | D55 20WT/OR | CAN B BUS (+) |
| 9 | M22 20YL/OR | COURTESY LAMPS DRIVER |
| 10 | D500 20WT | LIN BUS |
| 11 | X53 18DG | LEFT I/P SPEAKER (+) |
| 12 | X55 18DG/BR | LEFT I/P SPEAKER (-) |
| 13 | G10 20VT/LG | DRIVER SEAT BELT SWITCH SENSE |
| 14 | X57 18DG/VT | LEFT REAR AUDIO (-) |
| 15 | X51 18DG/DB | LEFT REAR AUDIO (+) |
| 16 | D51 20WT/BR | DYNAMICS SENSOR LOW DATA LINK |
| 17 | D52 20WT/LB | DYNAMICS SENSOR HIGH DATA LINK |
| 18 | X208 18GY/DG | RIGHT I/P SPEAKER (+) (PREMIUM AUDIO) |
| 19 | X298 18GY/LG | RIGHT I/P SPEAKER (-) (PREMIUM AUDIO) |
| 20 | - | - |
| 21 | M28 20YL/TN | GLOVE BOX/MAP LAMP DRIVER |
| 22 | - | - |
| 23 | X209 18GY/OR | LEFT I/P SPEAKER (+) (PREMIUM AUDIO) |
| 24 | X299 18GY/YL | LEFT I/P SPEAKER (-) (PREMIUM AUDIO) |
| 25 | X54 18GY | RIGHT I/P SPEAKER (+) |
| 26 | X56 18GY/BR | RIGHT I/P SPEAKER (-) |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | G94 20VT/DB | DYNAMICS SENSOR GROUND |
| 31 | W14 20BR/LB | REAR WIPER MOTOR DELAY SIGNAL |
| 32 | W13 20BR/LG | REAR WIPER MOTOR CONTROL |
| 33 | - | - |
| 34 | G4 20VT/LB | DYNAMICS SENSOR SUPPLY |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | Q101 20OR/LB | ADJUSTABLE PEDALS SWITCH GROUND (MEMORY ADJUSTABLE PEDALS) |
| 40 | X58 18GY/TN | RIGHT REAR AUDIO (-) |
| 41 | X52 18GY/DB | RIGHT REAR AUDIO (+) |
| 42 | - | - |
| 43 | X971 20DG/OR | CAMERA RETURN |
| 44 | D96 20WT/BK | SIREN SIGNAL CONTROL (EXPORT) |
| 45 | X972 20DG/WT | CAMERA SHIELD |
| 46 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 47 | X970 20DG/BR | CAMERA SIGNAL |
| 48 | L777 20WT/VT | FUSED PARK LAMP RELAY OUTPUT |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | - | - |
| 53 | P205 16LG/DB | ADJUSTABLE PEDALS MOTOR FORWARD (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 54 | P206 16LG/TN | ADJUSTABLE PEDALS MOTOR REARWARD (ADJUSTABLE PEDALS EXCEPT MEMORY) |
| 55 | G77 20VT/GY | LEFT REAR DOOR AJAR SWITCH SENSE |
| 56 | - | - |
| 57 | - | - |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
| A | Z915 20BK | GROUND (DVD) |
| B | A115 12YL/RD | FUSED B(+) |
| C | - | - |
| D | - | - |
| E | - | - |
| F | - | - |
| G | - | - |
| H | - | - |
| J | - | - |
| K | - | - |
| L | - | - |
| M | - | - |
