Automatic Transmission 45/545RFE

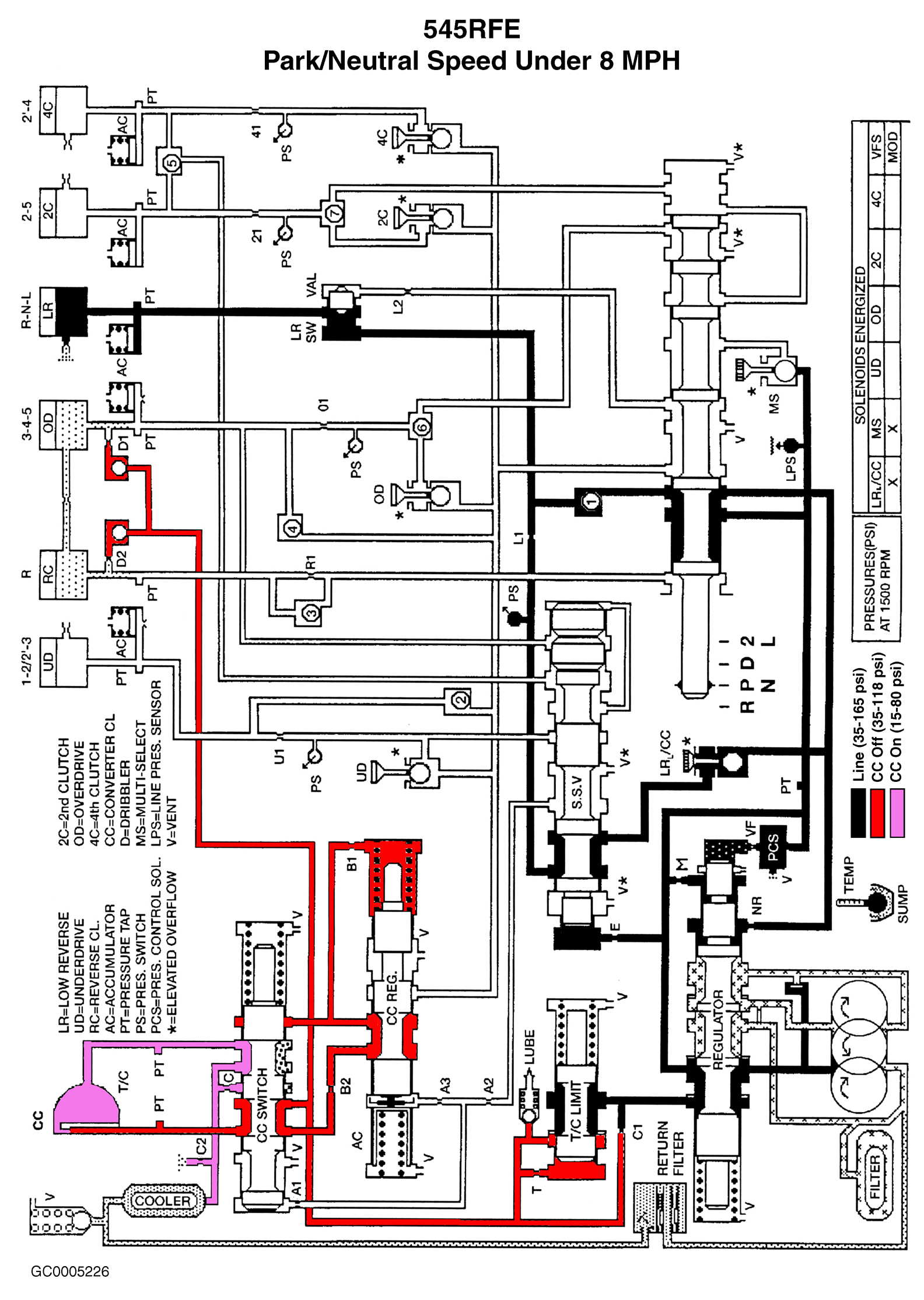

Fig 1: Hydraulic Flow In Park/Neutral Under 8 MPH
GC0005226Courtesy of CHRYSLER LLC

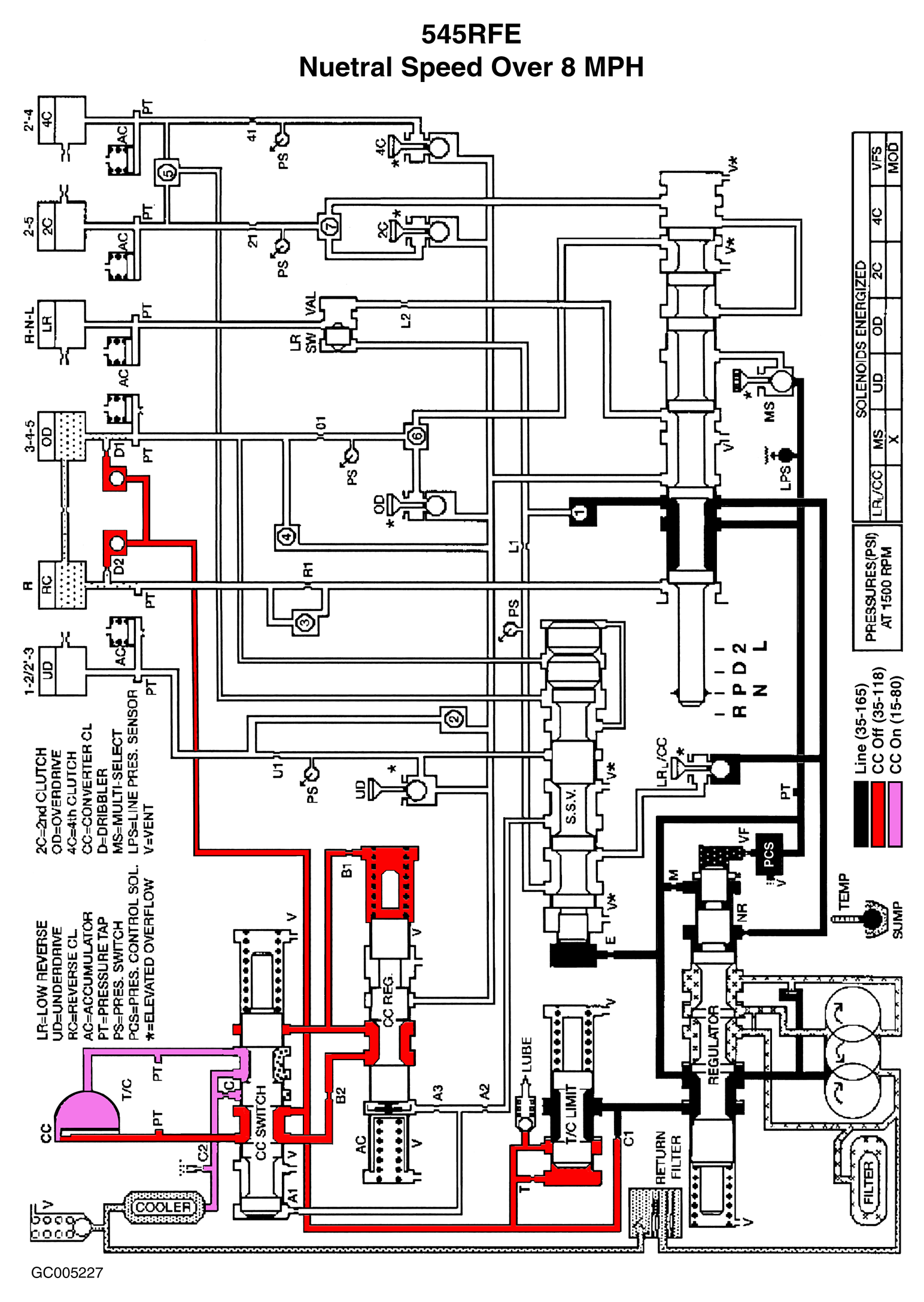

Fig 2: Hydraulic Flow In Neutral Over 8 MPH
GC0005227Courtesy of CHRYSLER LLC

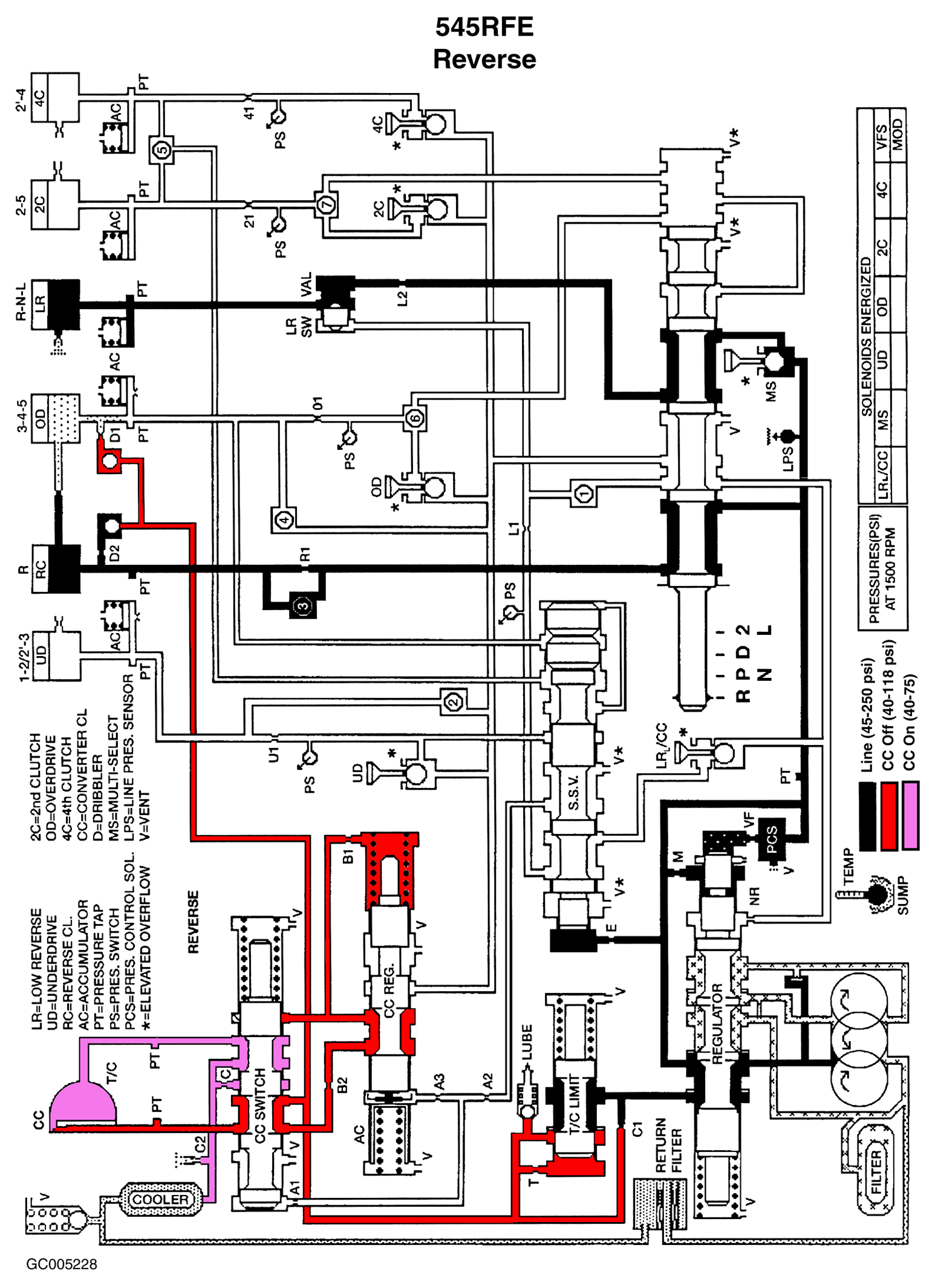

Fig 3: Hydraulic Flow In Reverse
GC0005228Courtesy of CHRYSLER LLC

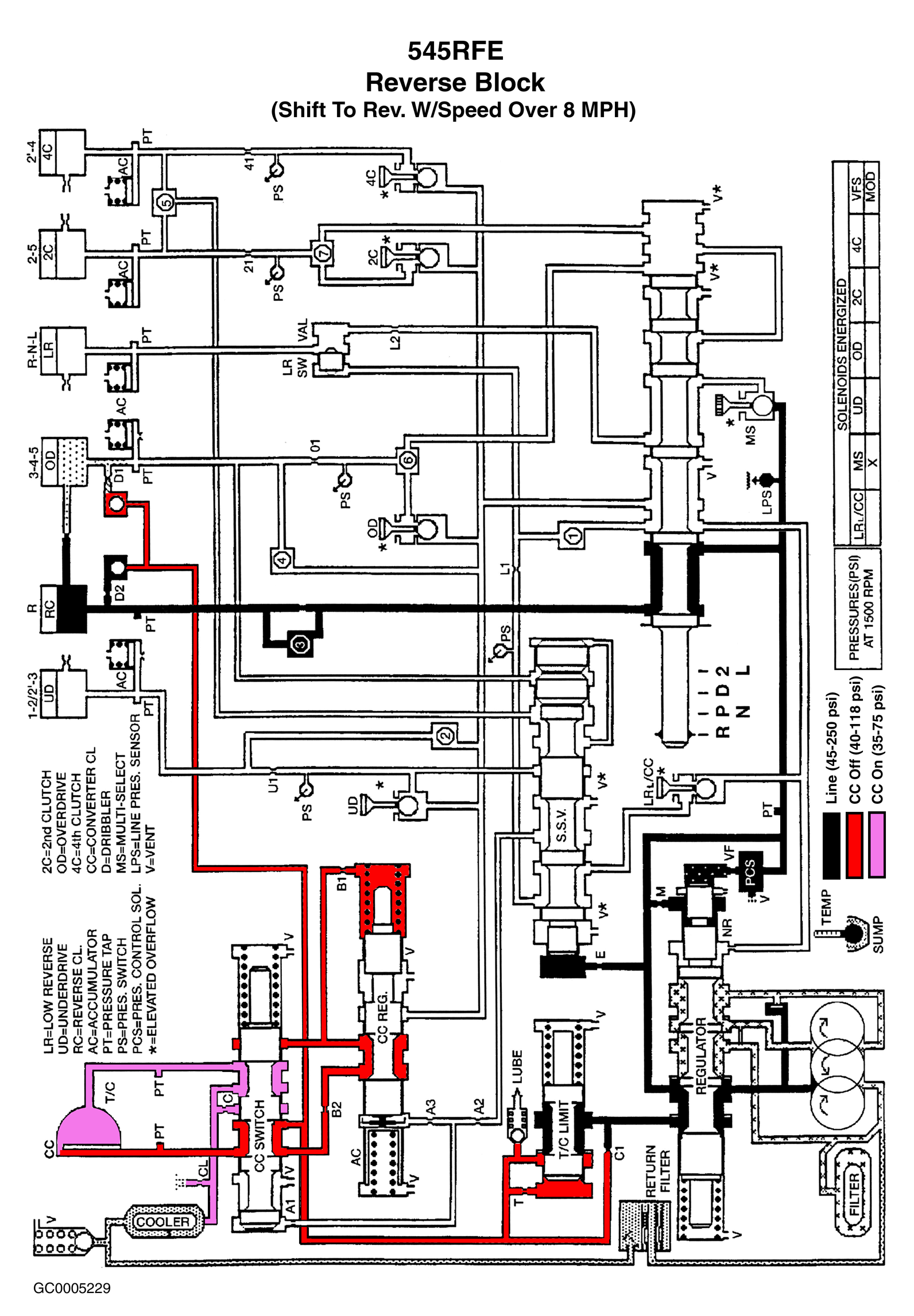

Fig 4: Hydraulic Flow In Reverse Block
GC0005229Courtesy of CHRYSLER LLC

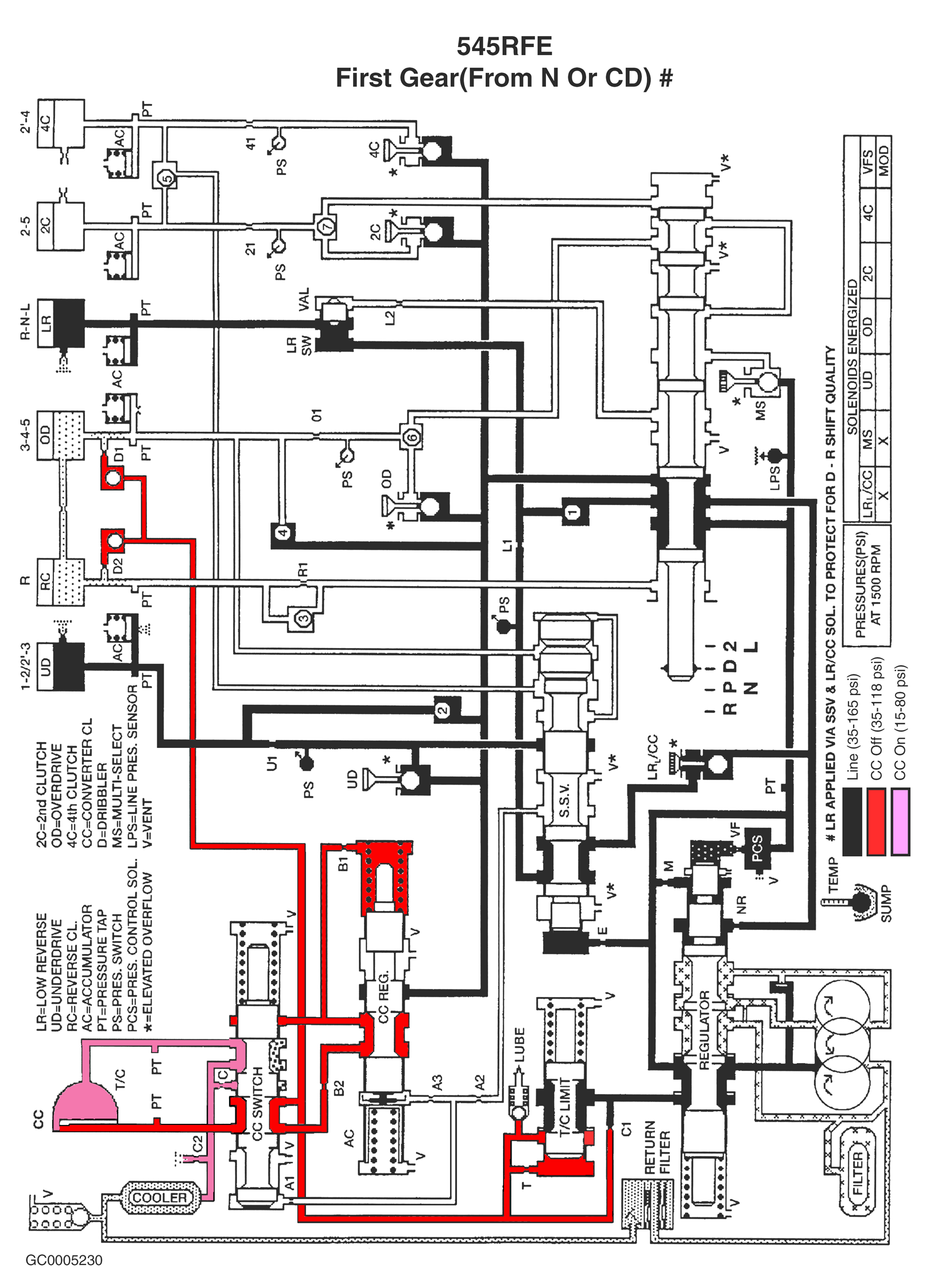

Fig 5: Hydraulic Flow In First Gear (From N Or OD)
GC0005230Courtesy of CHRYSLER LLC

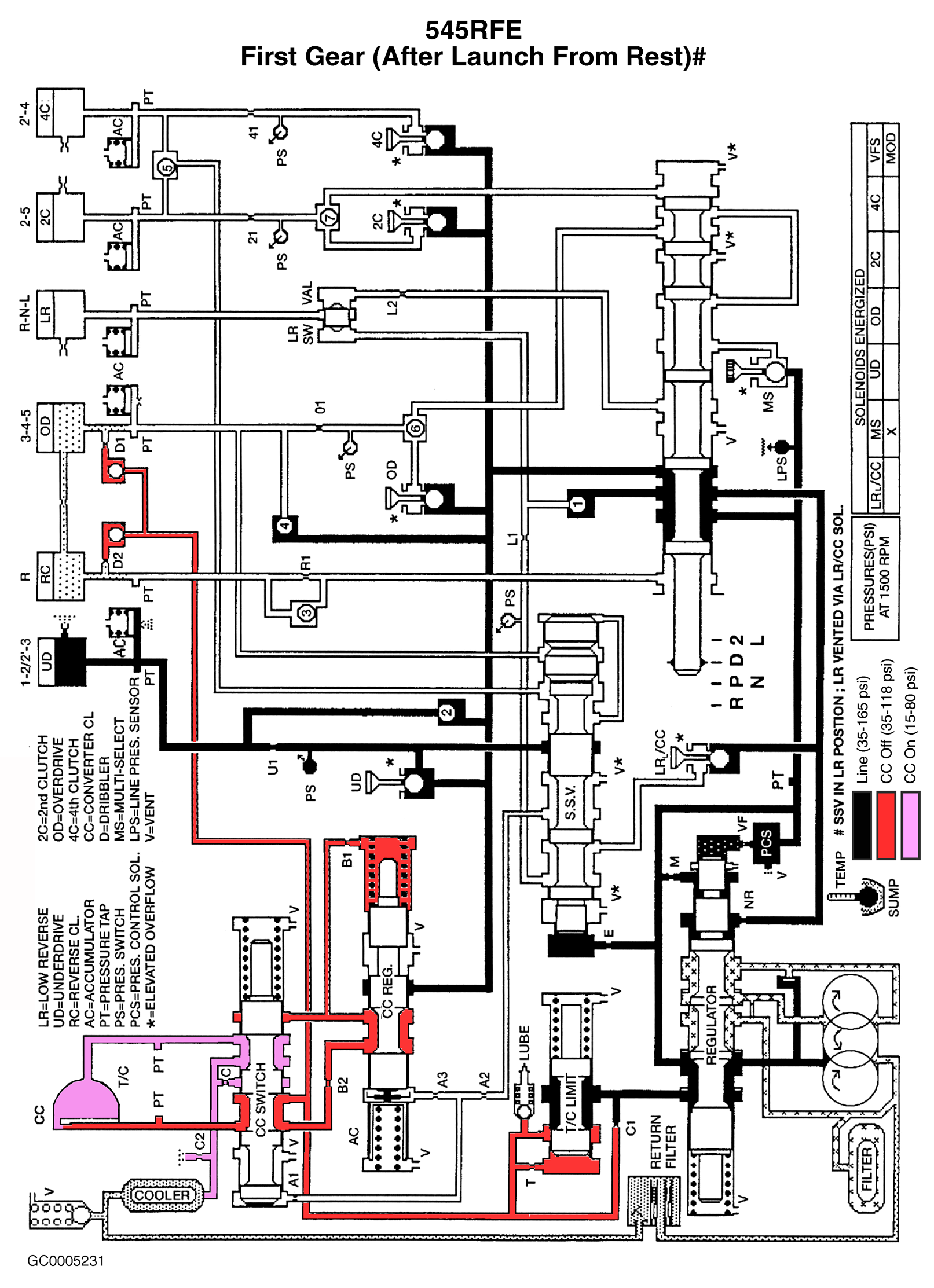

Fig 6: Hydraulic Flow In First Gear (After Launch From Rest)
GC0005231Courtesy of CHRYSLER LLC

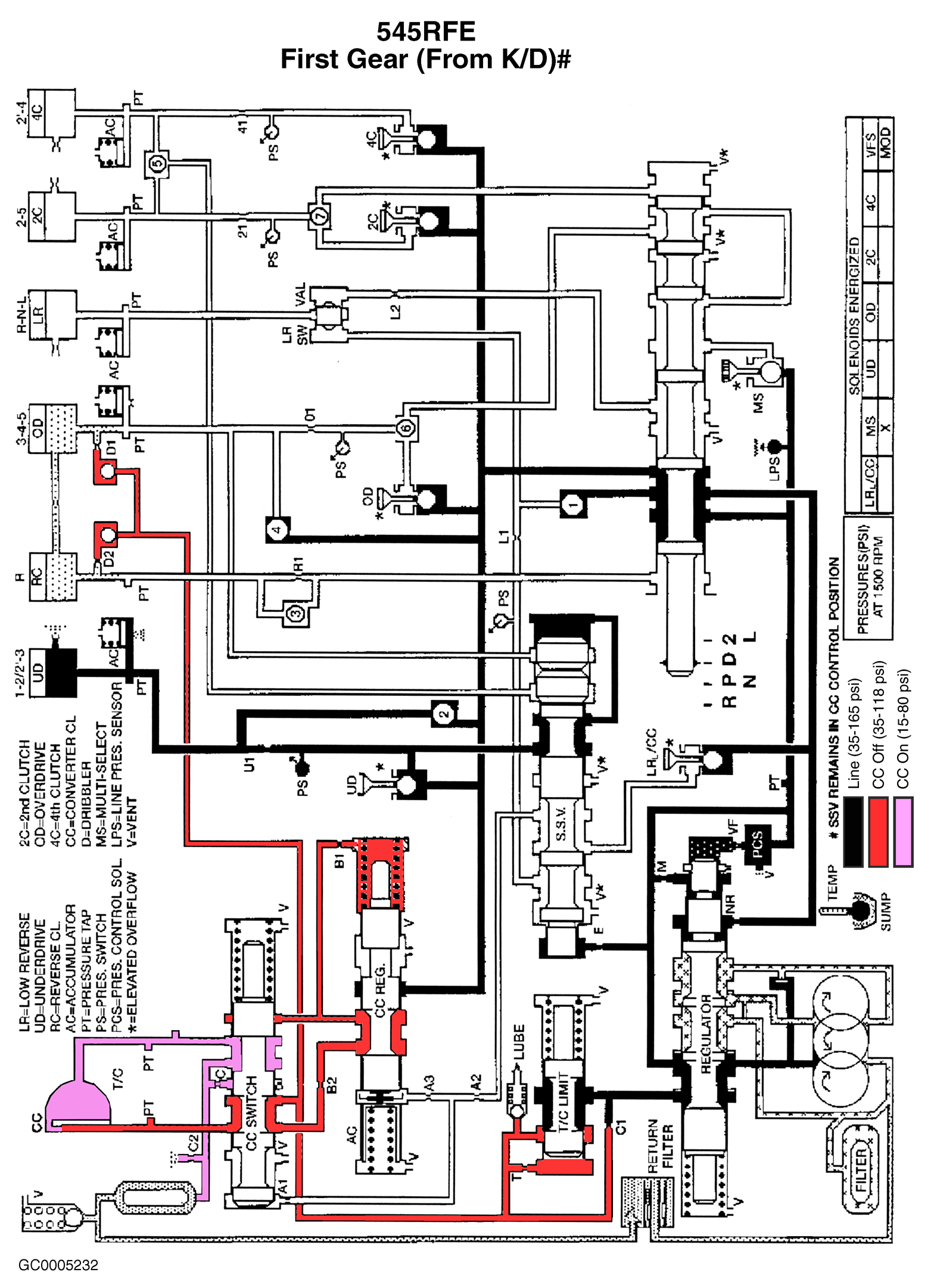

Fig 7: Hydraulic Flow In First Gear (From K/D)
GC0005232Courtesy of CHRYSLER LLC

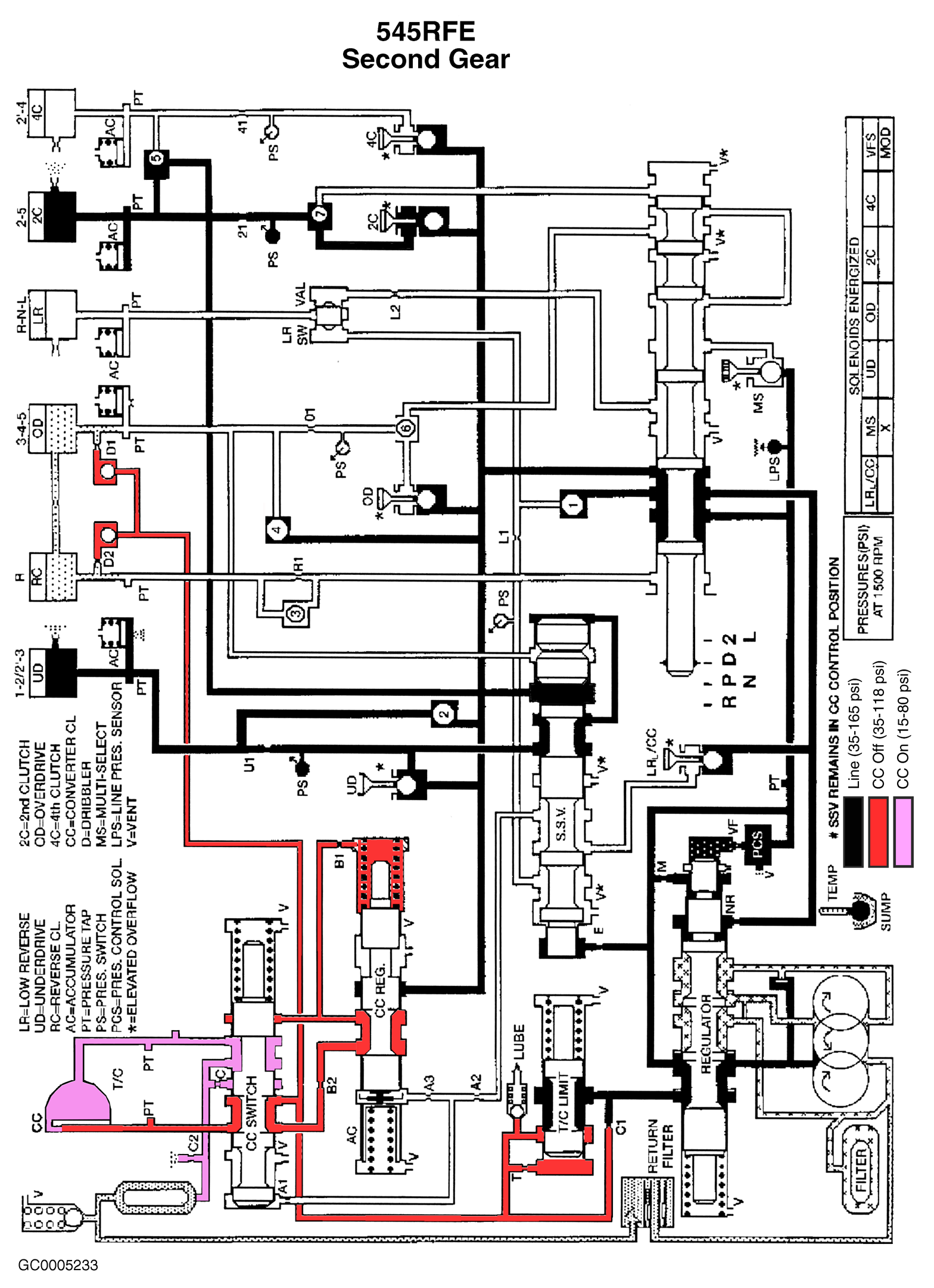

Fig 8: Hydraulic Flow In Second Gear
GC0005233Courtesy of CHRYSLER LLC

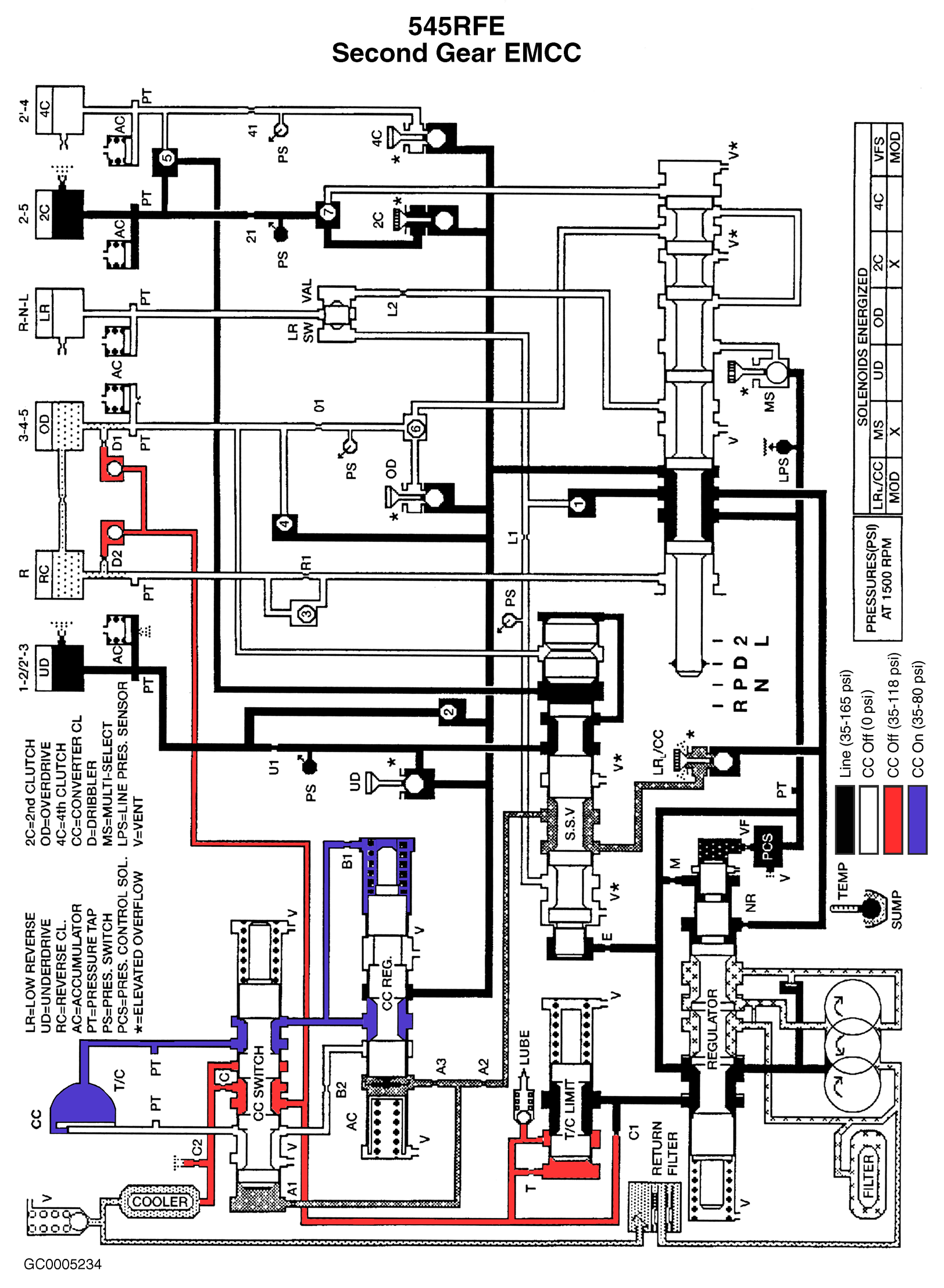

Fig 9: Hydraulic Flow In Second Gear EMCC
GC0005234Courtesy of CHRYSLER LLC
Fig 10: Hydraulic Flow In Second Prime Gear
GC0005235Courtesy of CHRYSLER LLC

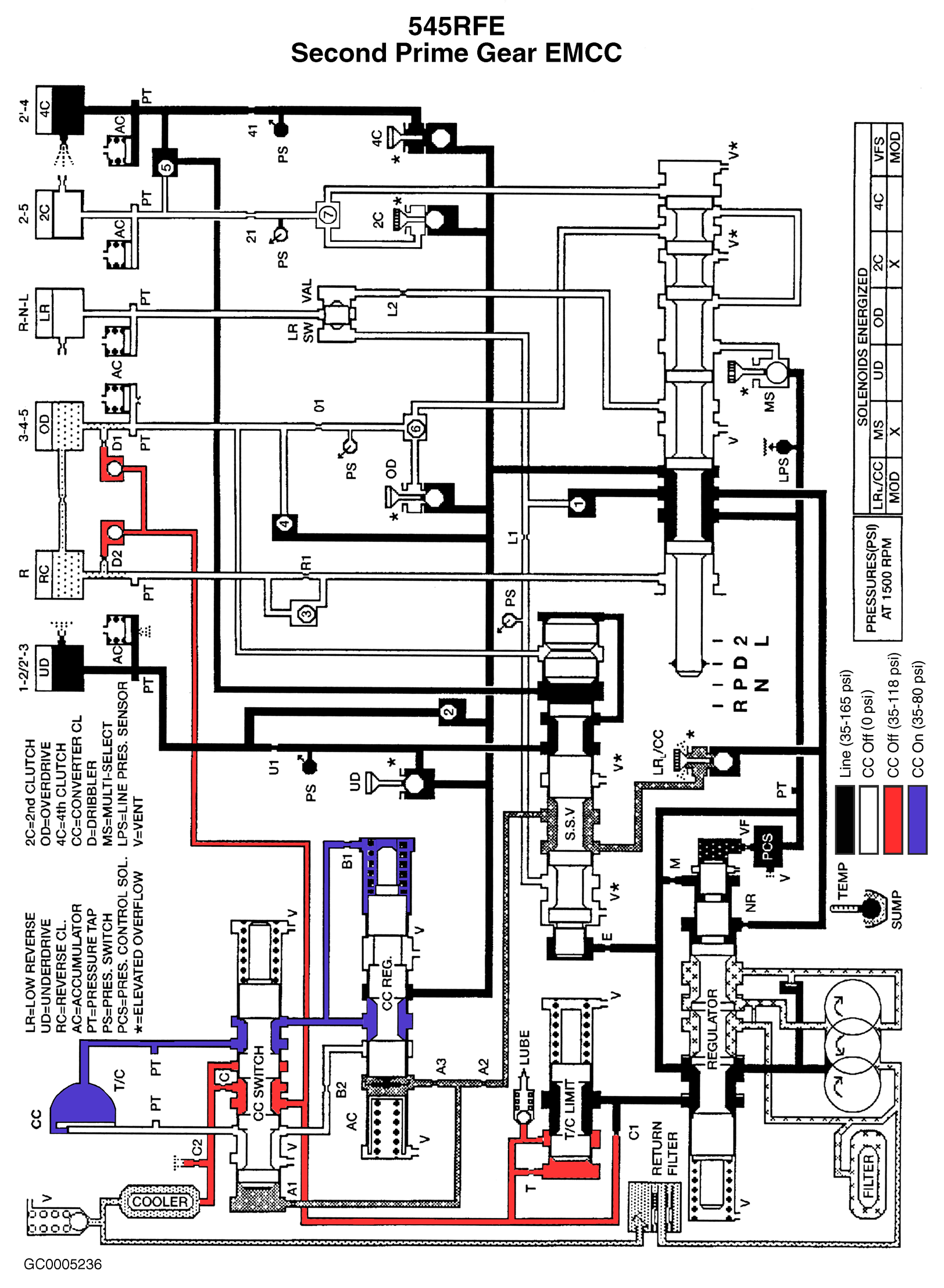

Fig 11: Hydraulic Flow In Second Prime Gear EMCC
GC0005236Courtesy of CHRYSLER LLC

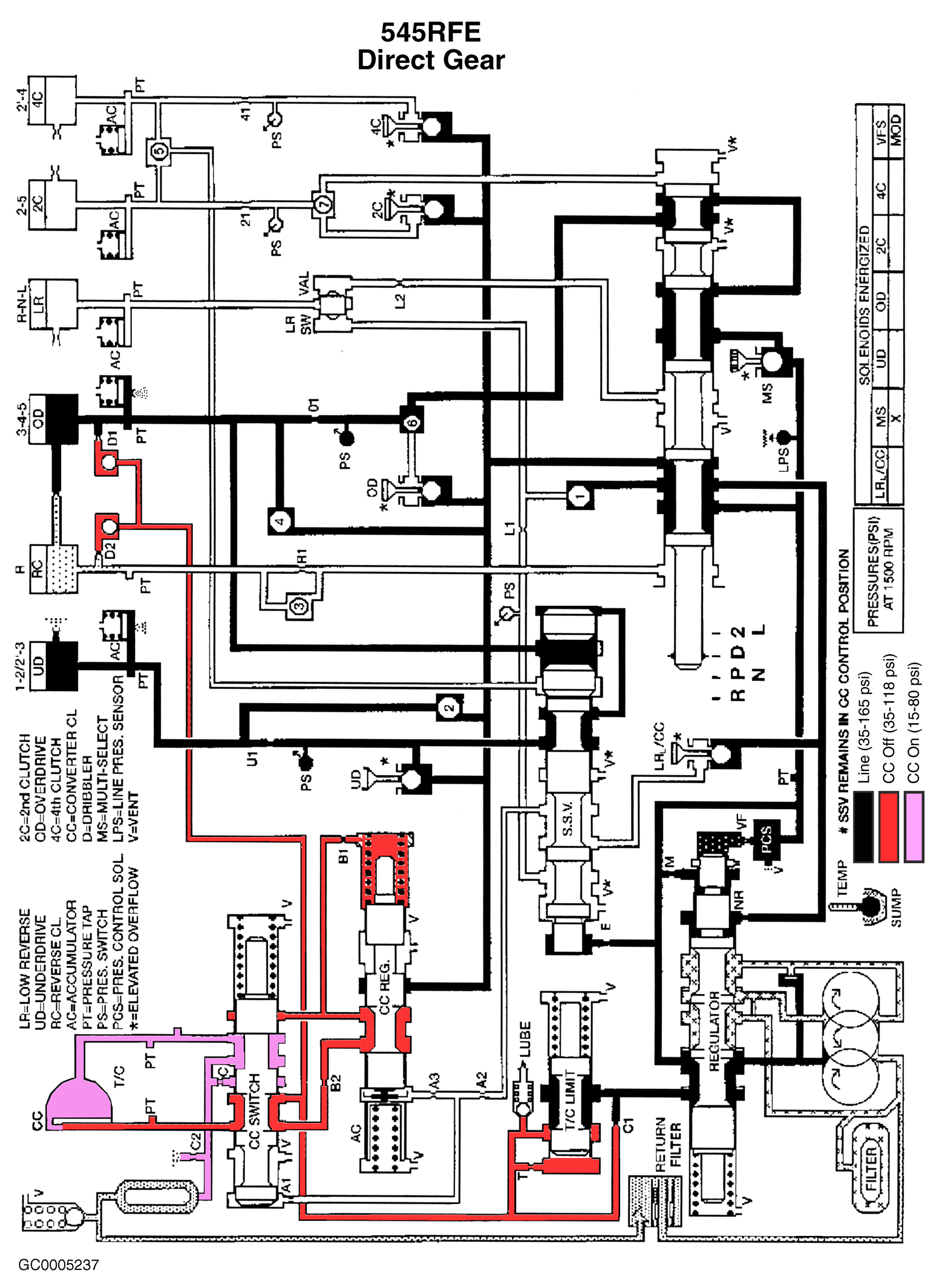

Fig 12: Hydraulic Flow In Direct Gear
GC0005237Courtesy of CHRYSLER LLC

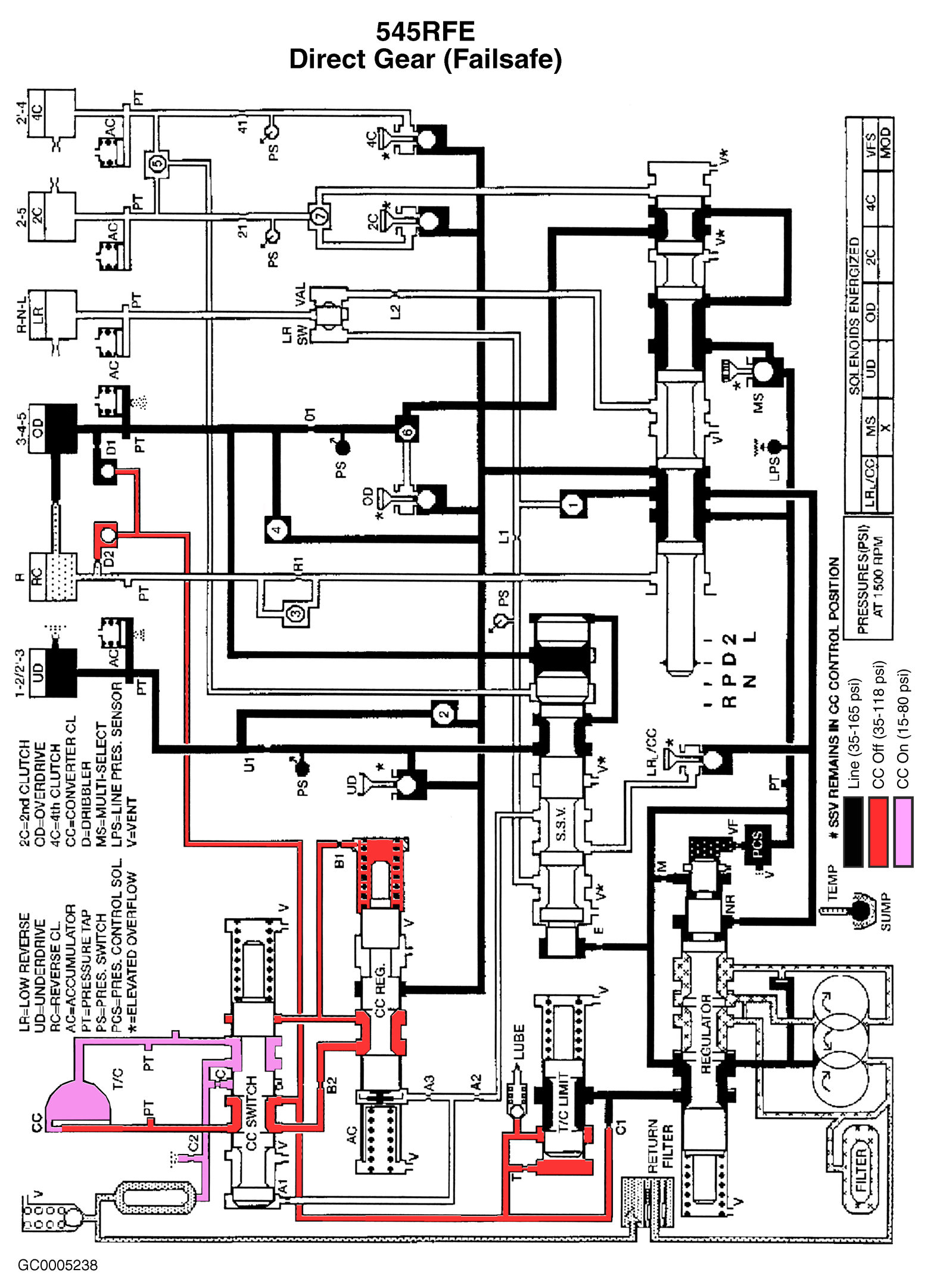

Fig 13: Hydraulic Flow In Direct Gear (Fail safe)
GC0005238Courtesy of CHRYSLER LLC

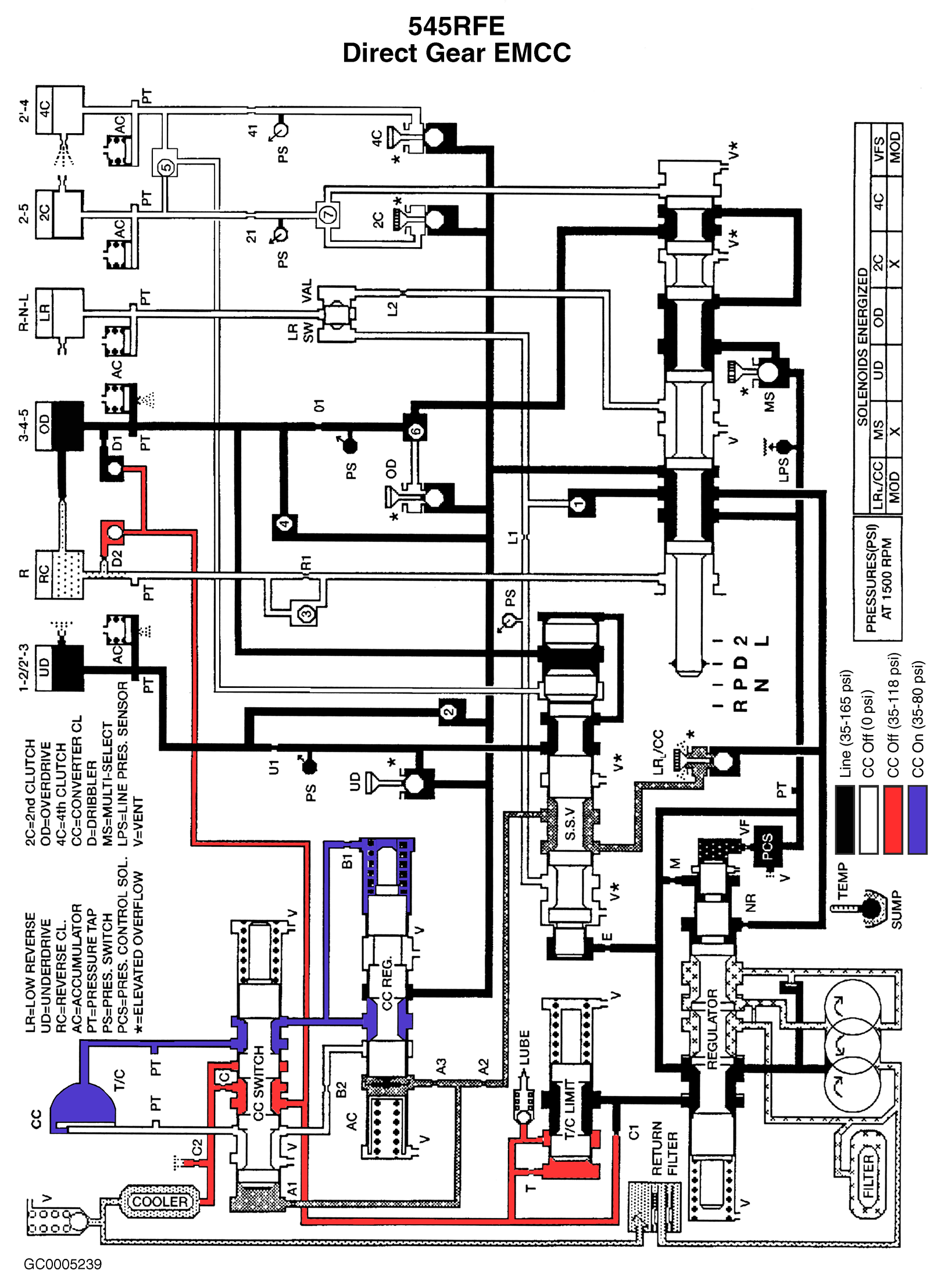

Fig 14: Hydraulic Flow In Direct Gear EMCC
GC0005239Courtesy of CHRYSLER LLC

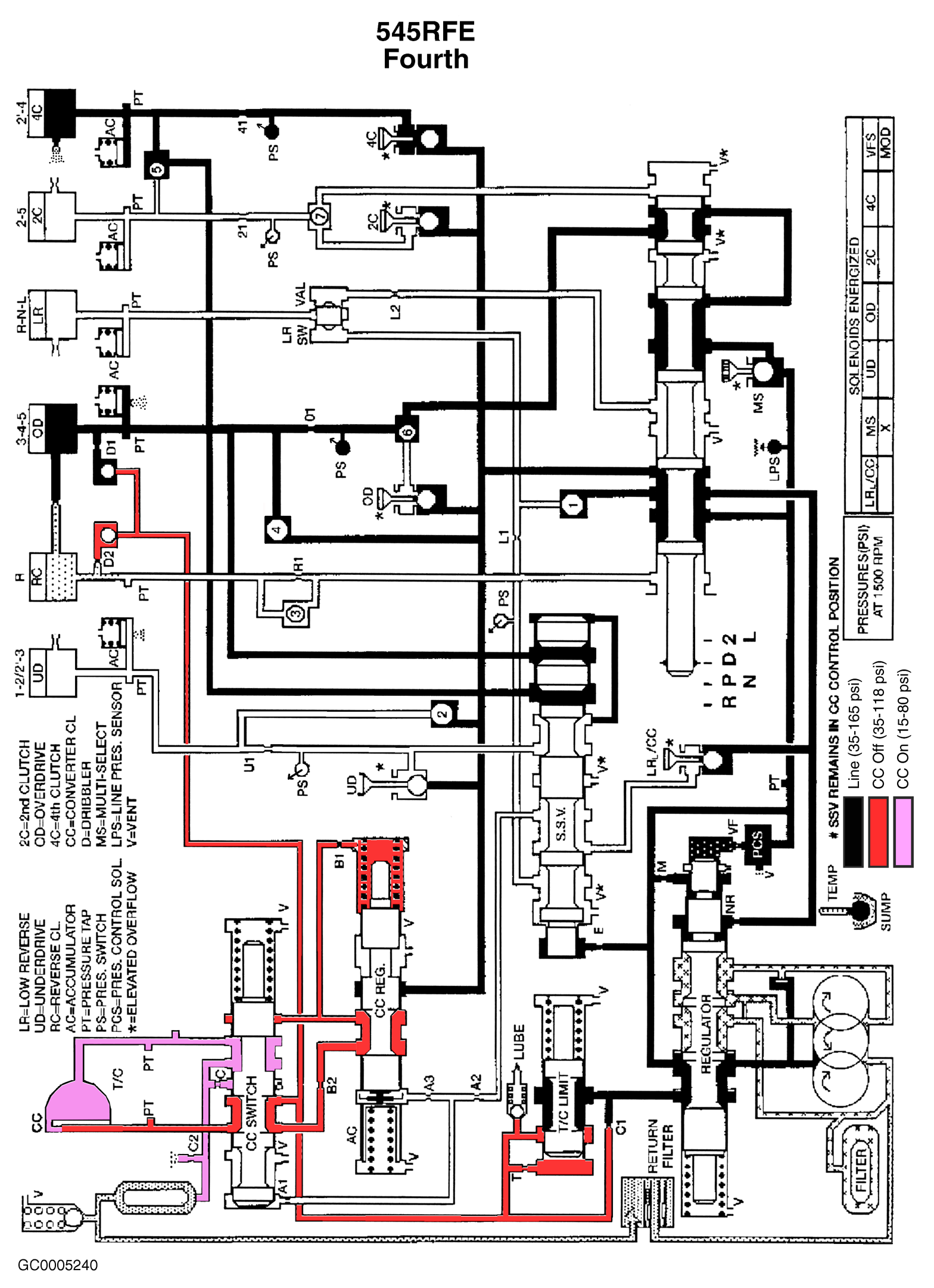

Fig 15: Hydraulic Flow In Fourth
GC0005240Courtesy of CHRYSLER LLC
Fig 16: Hydraulic Flow In Fourth EMCC
GC0005241Courtesy of CHRYSLER LLC

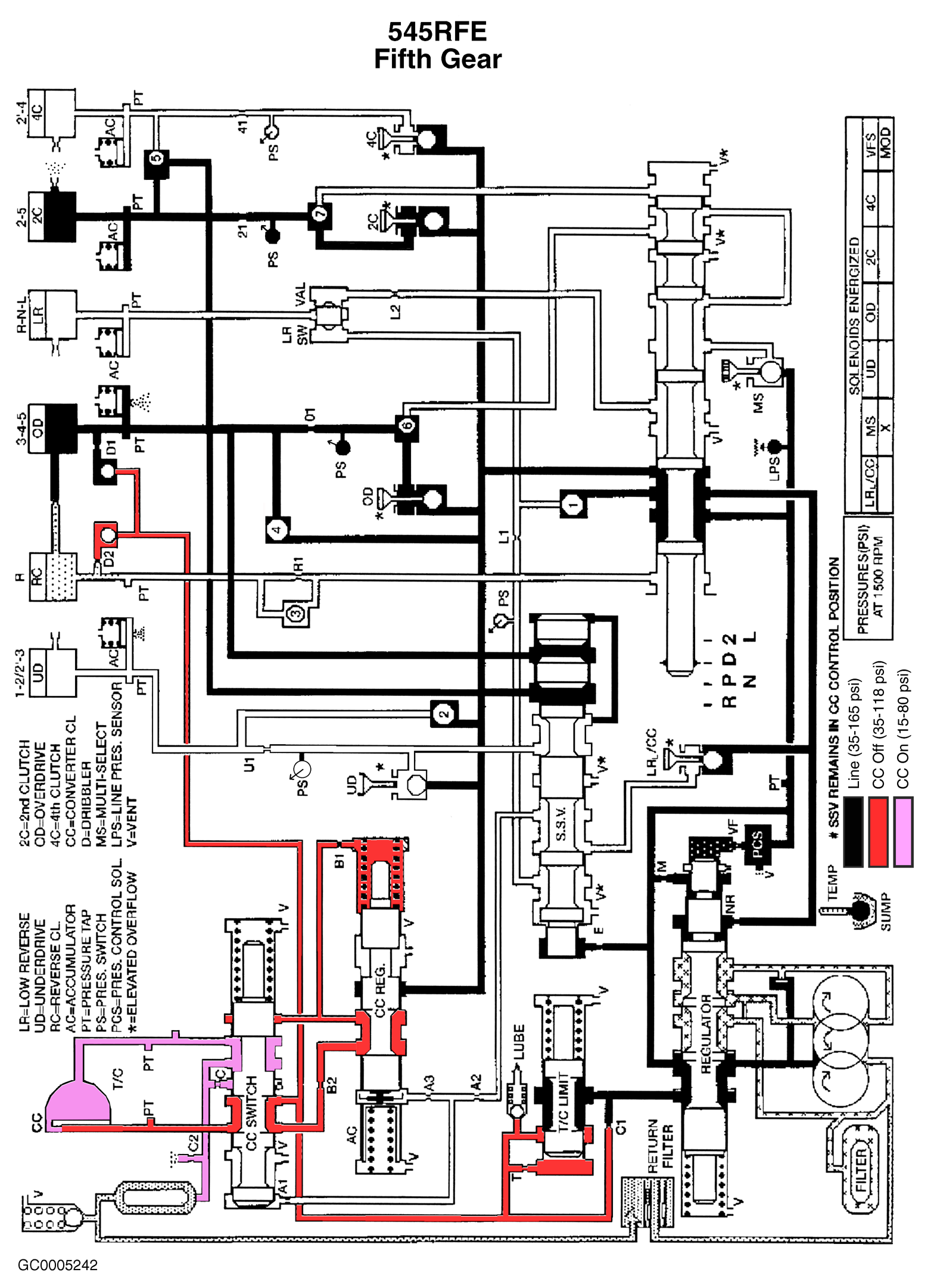

Fig 17: Hydraulic Flow In Fifth Gear
GC0005242Courtesy of CHRYSLER LLC

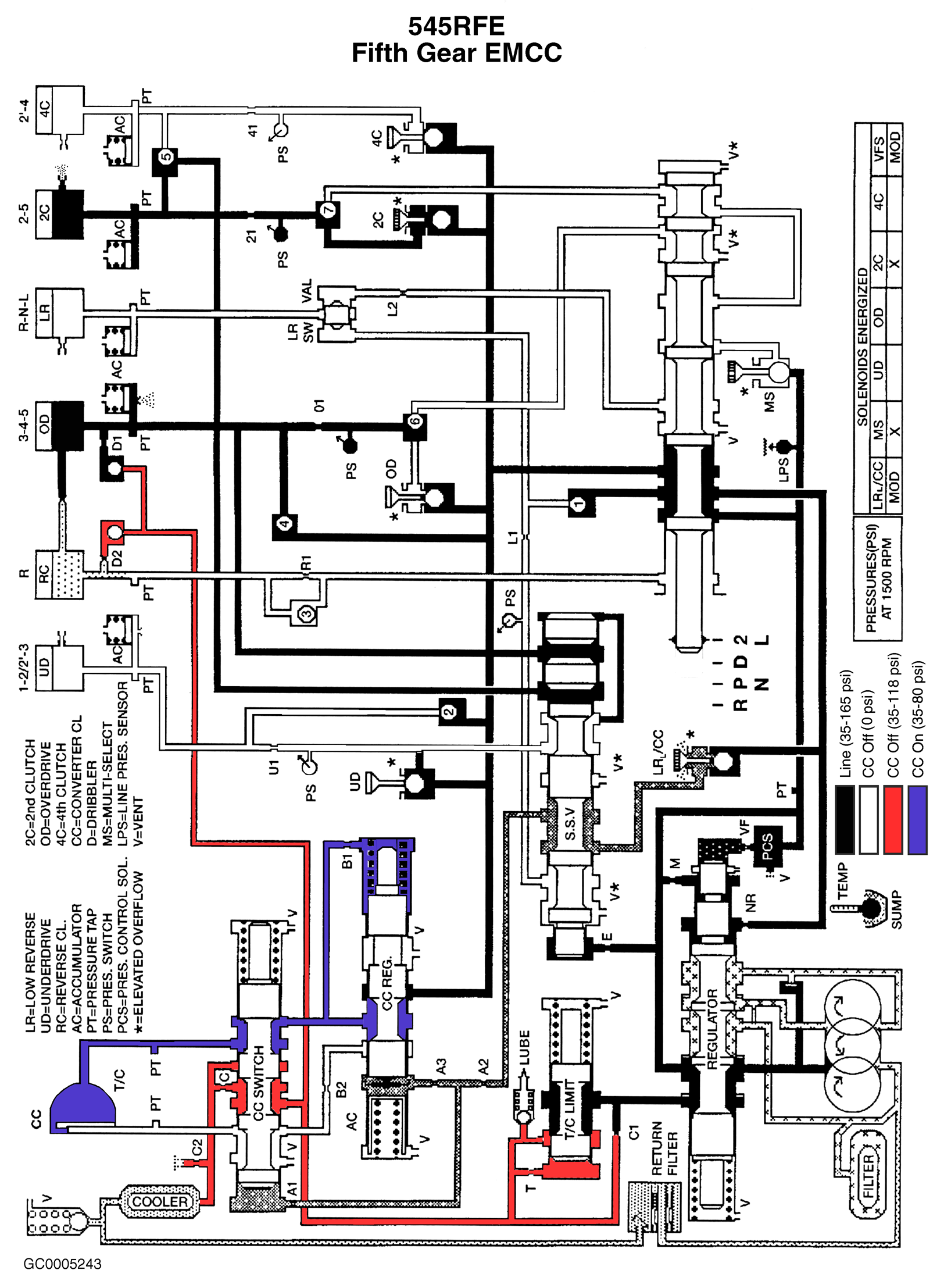

Fig 18: Hydraulic Flow In Fifth Gear EMCC
GC0005243Courtesy of CHRYSLER LLC

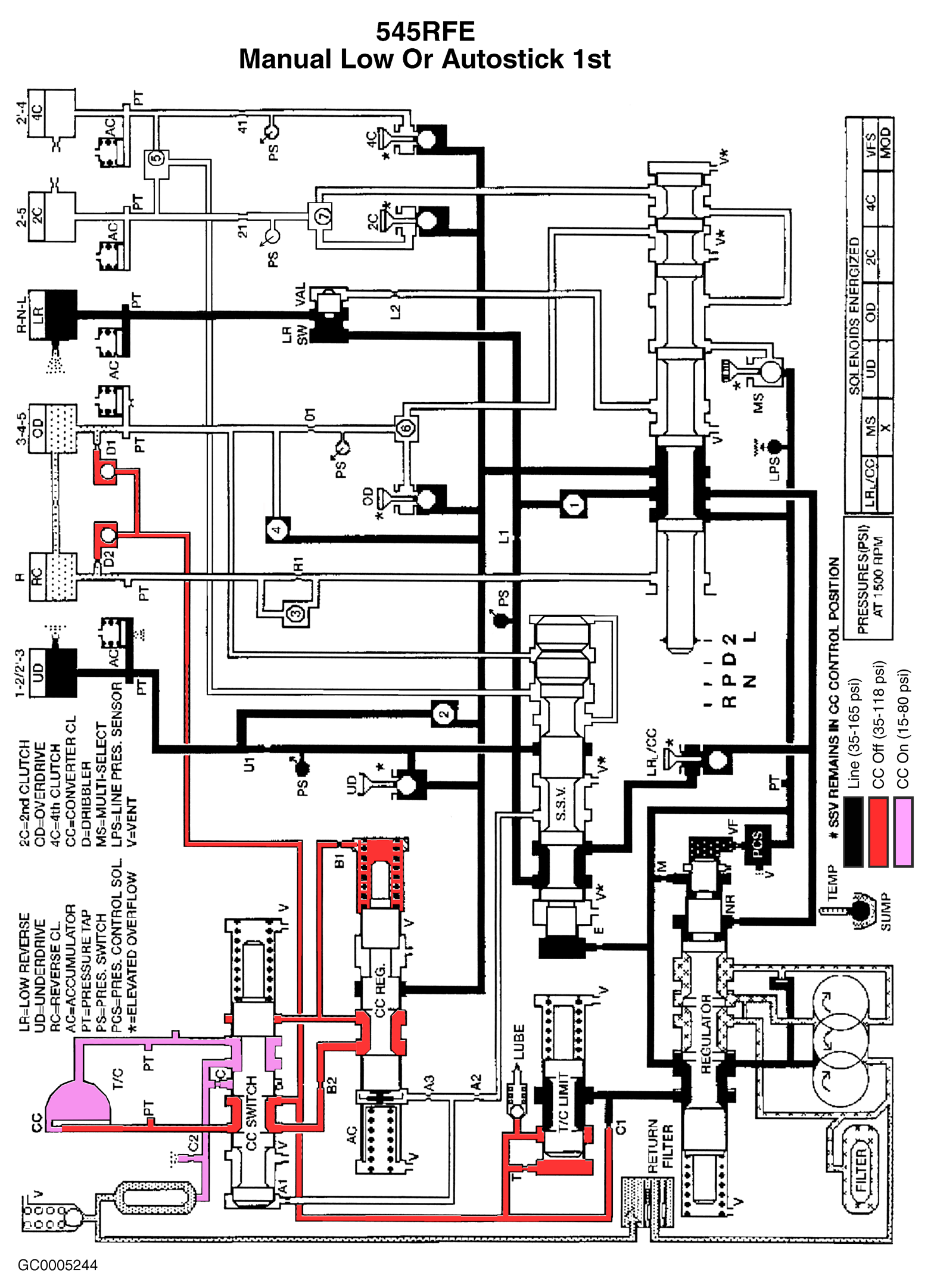

Fig 19: Hydraulic Flow In Manual Low Or Autostick 1st
GC0005244Courtesy of CHRYSLER LLC

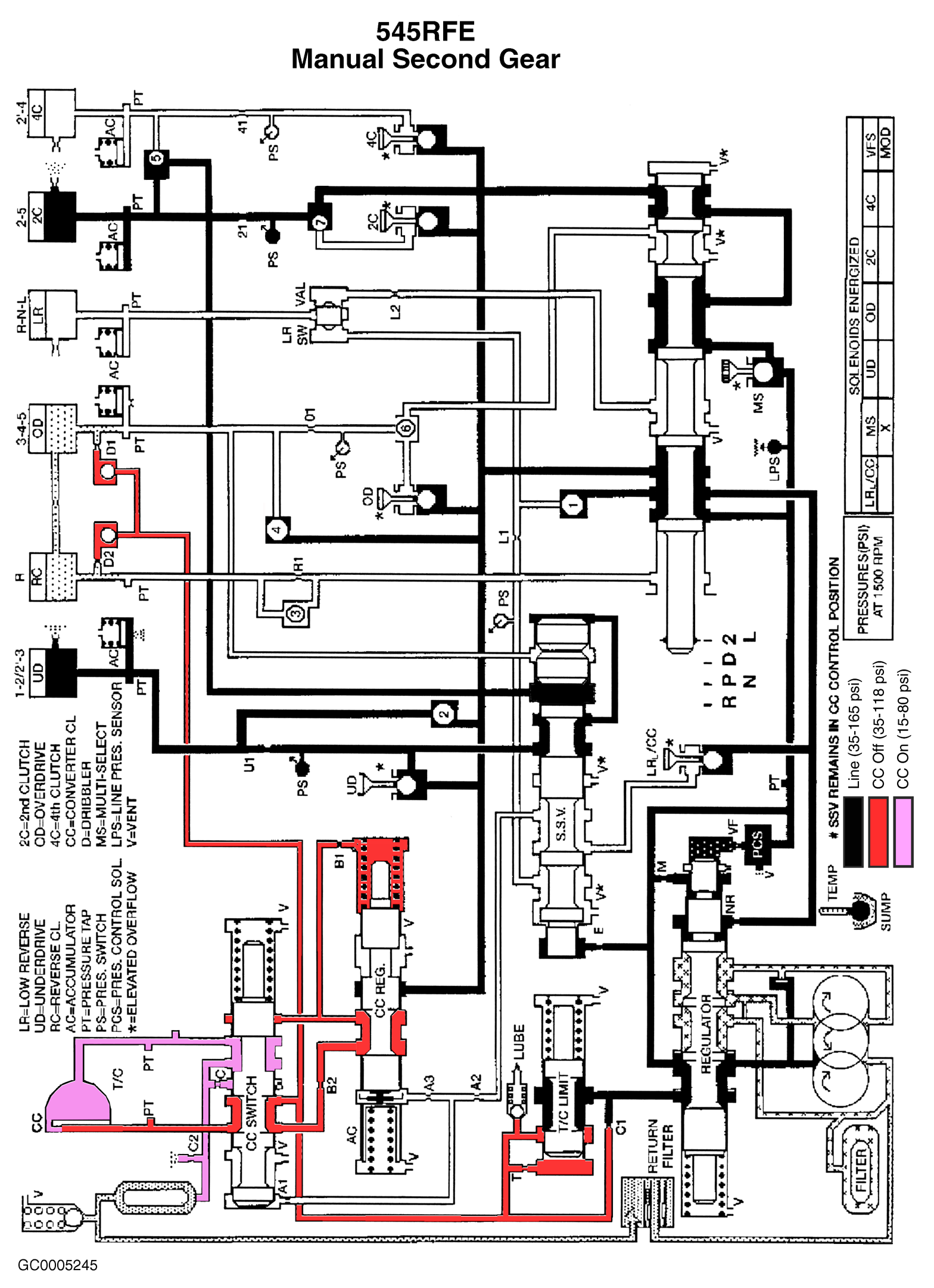

Fig 20: Hydraulic Flow In Manual Second Gear
GC0005245Courtesy of CHRYSLER LLC

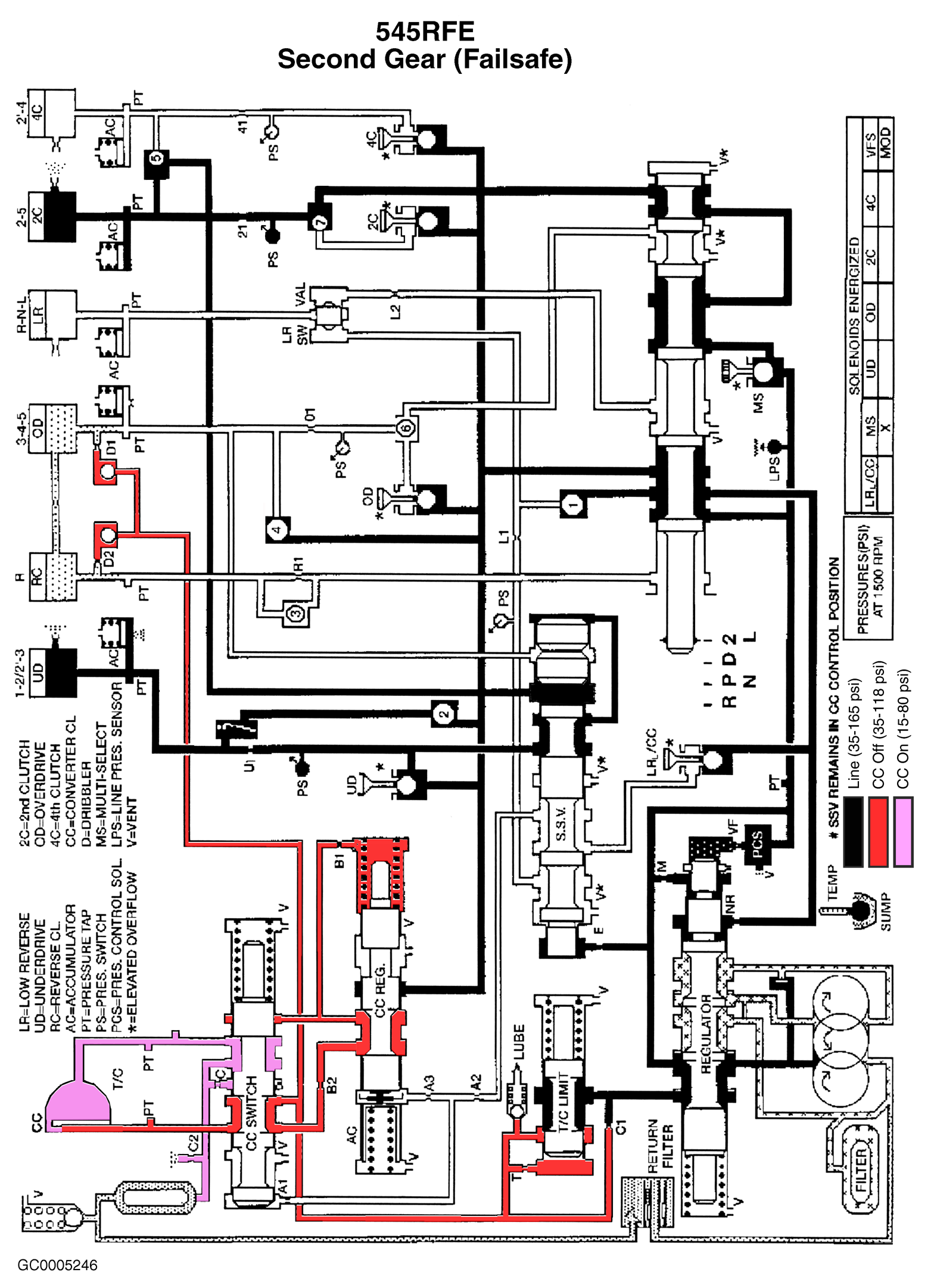

Fig 21: Hydraulic Flow In Manual Second Gear (Fail-safe)
GC0005246Courtesy of CHRYSLER LLC
