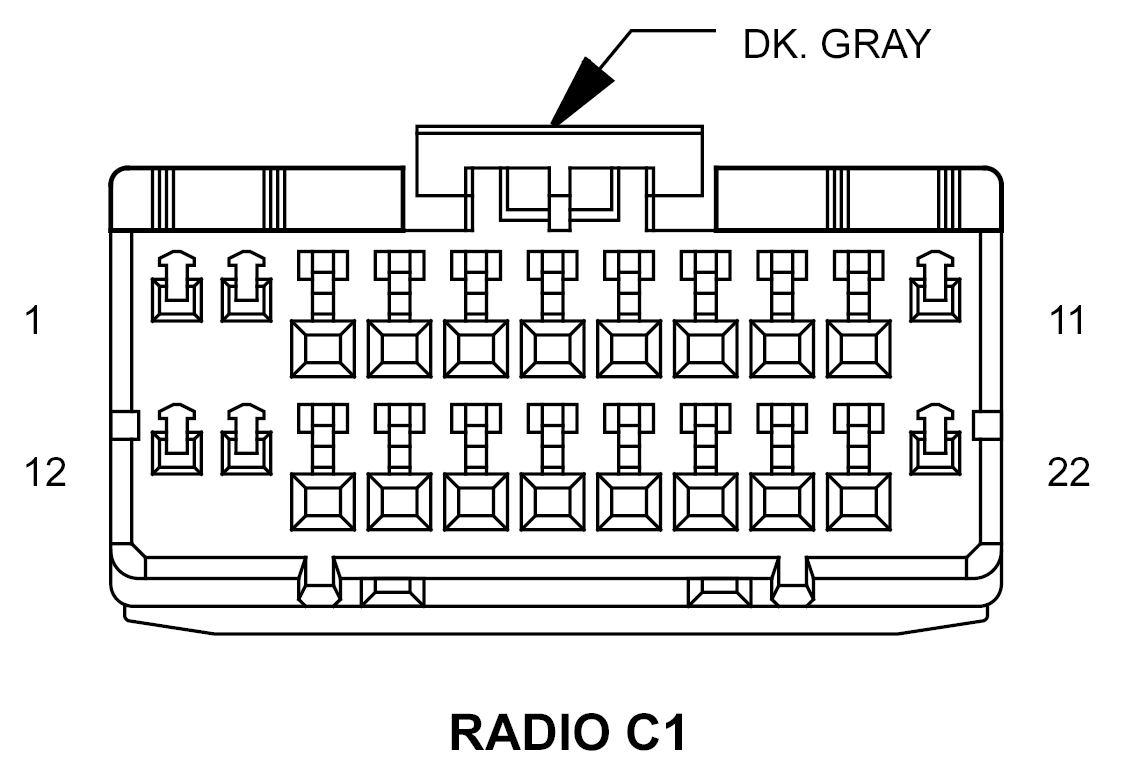

Radio Connector End View (C1)
RADIO C1 - DK. GRAY 22-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A118 16RD/OR | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | X703 20DG/OR | LEFT AUDIO OUTPUT (HANDS FREE) |
| 5 | D55 20WT/OR | CAN B BUS (+) |
| 6 | D54 20WT | CAN B BUS (-) |
| 7 | X54 18GY | RIGHT I/P SPEAKER (+) (BASE) |
| 8 | X56 18GY/BR | RIGHT I/P SPEAKER (-) (BASE) |
| 9 | X55 18DG/BR | LEFT I/P SPEAKER (-) (BASE) |
| 10 | X53 18DG | LEFT I/P SPEAKER (+) (BASE) |
| 11 | Z920 16BK | GROUND |
| 12 | A118 16RD/OR | FUSED B(+) |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | X704 20DG/YL | RIGHT AUDIO OUTPUT (HANDS FREE) |
| 17 | X795 20DG | COMMON AUDIO OUTPUT (HANDS FREE) |
| 18 | X51 18DG/DB | LEFT REAR AUDIO (+) |
| 19 | X57 18DG/VT | LEFT REAR AUDIO (-) |
| 20 | X58 18GY/TN | RIGHT REAR AUDIO (-) |
| 21 | X52 18GY/DB | RIGHT REAR AUDIO (+) |
| 22 | Z920 16BK | GROUND |
