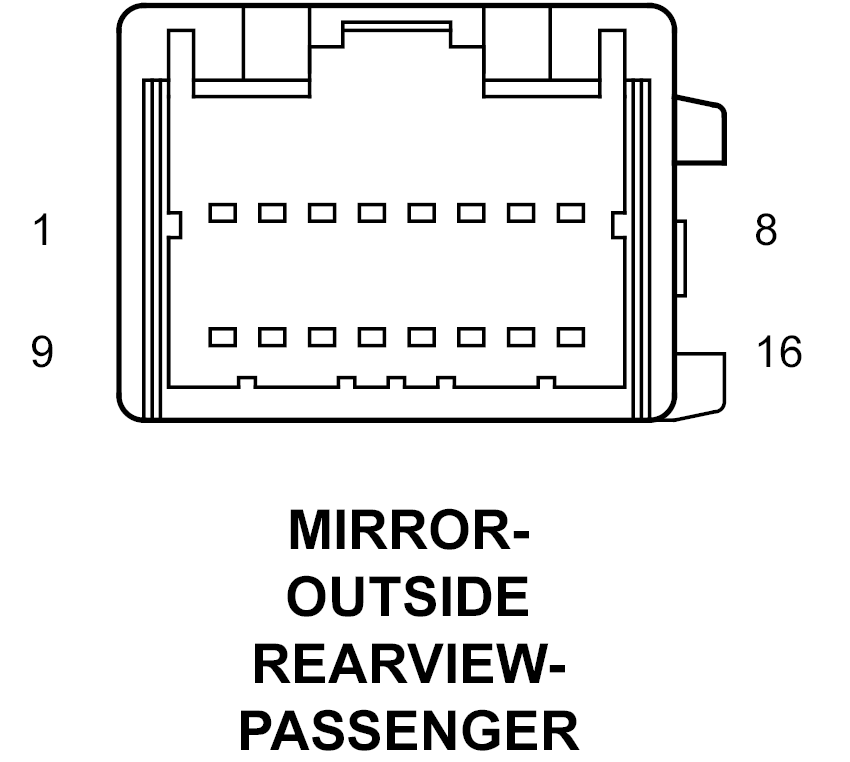

Passenger Outside Rearview Mirror Connector End View
MIRROR-OUTSIDE REARVIEW-PASSENGER - 16-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | P72 20TN/GY | PASSENGER MIRROR VERTICAL DRIVER |
| 2 | P74 20TN/OR | PASSENGER MIRROR HORIZONTAL DRIVER |
| 3 | P76 20TN/LB | MIRROR COMMON DRIVER (EXCEPT MEMORY) |
| 3 | P70 20TN/LB | PASSENGER MIRROR COMMON DRIVER (MEMORY) |
| 4 | P110 20LB/WT | FOLDING MIRROR RETURN (EXPORT) |
| 5 | P699 20LG/YL | FOLDING MIRROR CONTROL (EXPORT) |
| 6 | C17 20LB/DG | FUSED REAR WINDOW DEFOGGER RELAY OUTPUT (EXCEPT MEMORY) |
| 6 | C16 20DB/GY | PASSENGER MIRROR HEATER DRIVER (MEMORY) |
| 7 | Z908 20BK | GROUND (EXCEPT MEMORY) |
| 7 | C917 20DB/YL | PASSENGER MIRROR HEATER RETURN (MEMORY) |
| 8 | P68 20TN/YL | PASSENGER MIRROR HORIZONTAL POSITION SIGNAL (MEMORY) |
| 9 | P64 20TN | PASSENGER MIRROR VERTICAL POSITION SIGNAL (MEMORY) |
| 10 | P66 20TN/LG | PASSENGER MIRROR SENSOR GROUND (MEMORY) |
| 11 | P666 20LG/OR | PASSENGER MIRROR SENSOR SUPPLY (MEMORY) |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
