Inline (Export) Connector End View (C113)

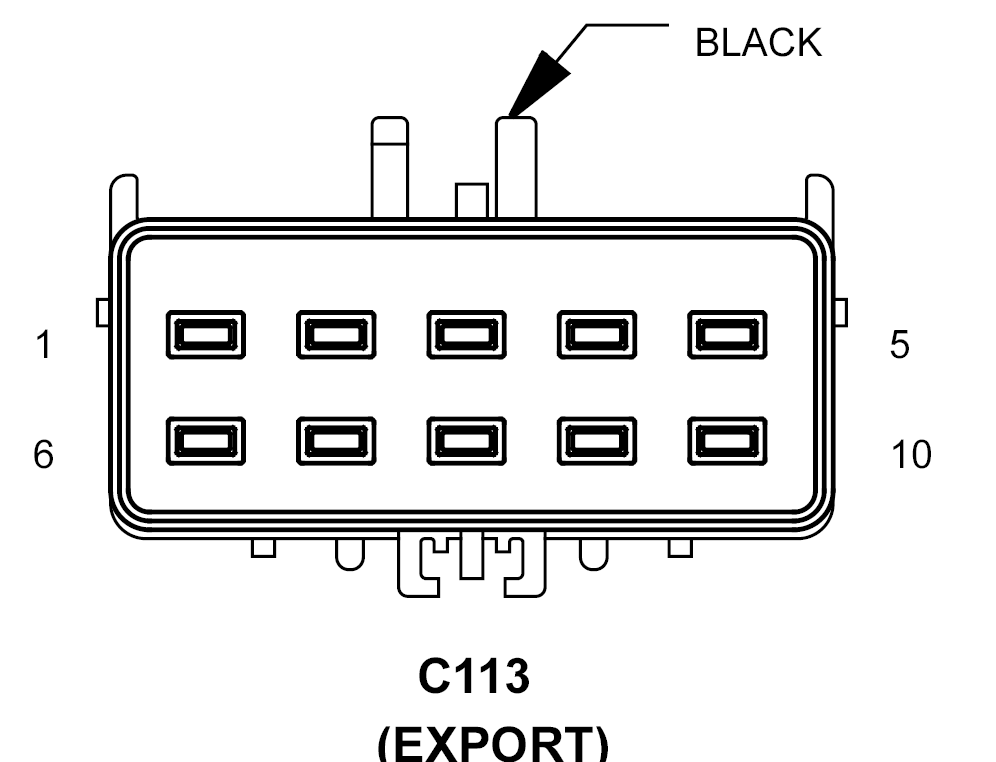

C113 - BLACK 10-WAY(EXPORT) FEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | D702 20WT/YL | PARK ASSIST SENSOR NO. 1 SIGNAL |
| 2 | D705 20WT/OR | PARK ASSIST SENSOR NO. 2 SIGNAL |
| 3 | D706 20WT/TN | PARK ASSIST SENSOR NO. 3 SIGNAL |
| 4 | D707 20WT/LG | PARK ASSIST SENSOR NO. 4 SIGNAL |
| 5 | D708 20WT/LB | PARK ASSIST SENSOR NO. 5 SIGNAL |
| 6 | D709 20PK/RD | PARK ASSIST SENSOR NO. 6 SIGNAL |
| 7 | X702 20GY/LB | FRONT PARK ASSIST SENSOR SUPPLY |
| 8 | Z169 20BK/LG | GROUND |
| 9 | - | - |
| 10 | - | - |

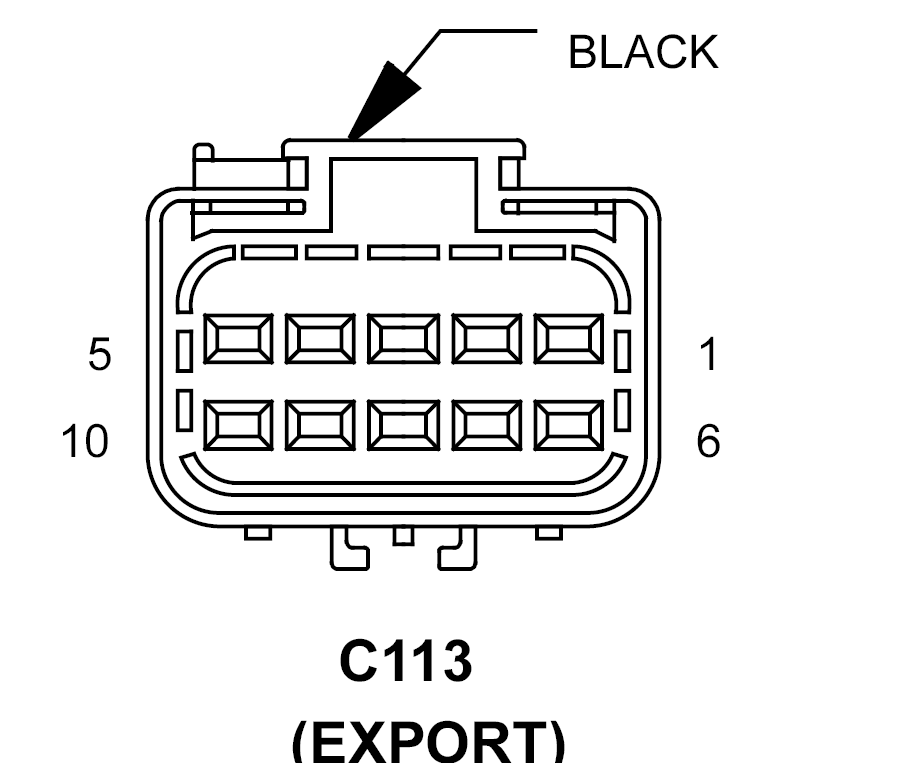

C113 - BLACK 10-WAY(EXPORT) MALE
| CAV | CIRCUIT | FUNCTION |
| 1 | D702 20WT/YL | PARK ASSIST SENSOR NO. 1 SIGNAL |
| 2 | D705 20WT/OR | PARK ASSIST SENSOR NO. 2 SIGNAL |
| 3 | D706 20WT/TN | PARK ASSIST SENSOR NO. 3 SIGNAL |
| 4 | D707 20WT/LG | PARK ASSIST SENSOR NO. 4 SIGNAL |
| 5 | D708 20WT/LB | PARK ASSIST SENSOR NO. 5 SIGNAL |
| 6 | D709 20WT/BR | PARK ASSIST SENSOR NO. 6 SIGNAL |
| 7 | X702 20GY/LB | FRONT PARK ASSIST SENSOR SUPPLY |
| 8 | Z169 20BK/LG | GROUND |
| 9 | - | - |
| 10 | - | - |
