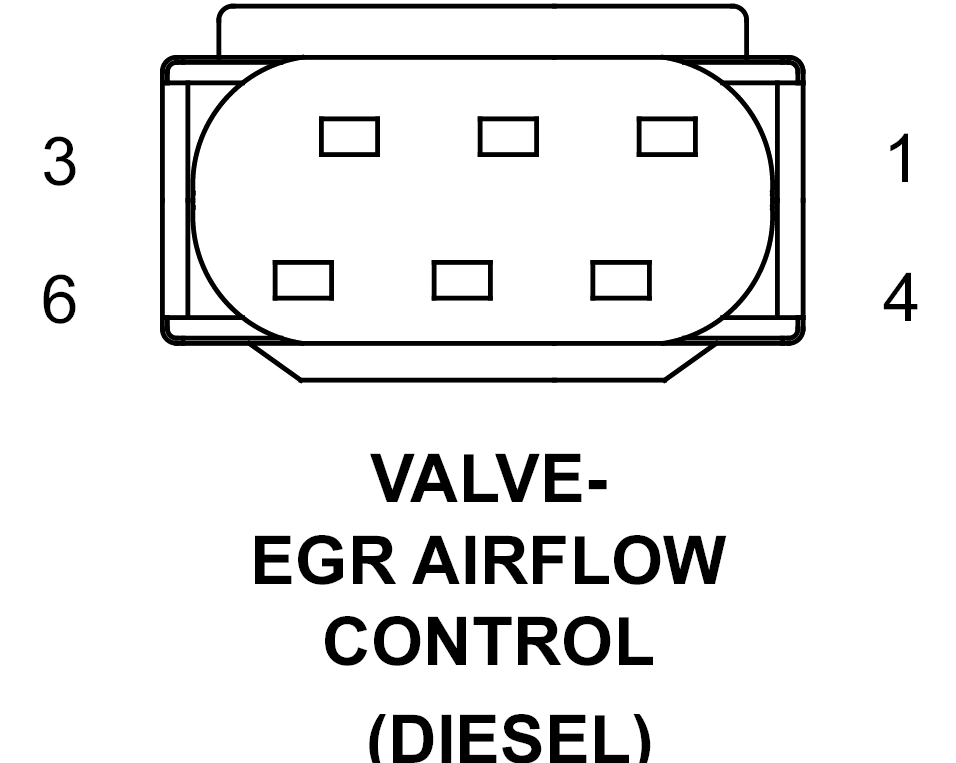

EGR Airflow Control Valve (Diesel) Connector End View
VALVE-EGR AIR FLOW CONTROL - 6-WAY(DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K315 18GY/PK | EGR AIRFLOW CONTROL VALVE MOTOR (-) |
| 2 | K390 18DG/PK | EGR AIRFLOW CONTROL RETURN |
| 3 | K313 18DG/GY | EGR AIRFLOW CONTROL SUPPLY |
| 4 | K314 18GY/RD | EGR AIRFLOW CONTROL VALVE MOTOR (+) |
| 5 | - | - |
| 6 | K312 18GY/OR | EGR AIRFLOW CONTROL POSITION SENSOR SIGNAL |
