Adjustable Pedals Motor Connector End View

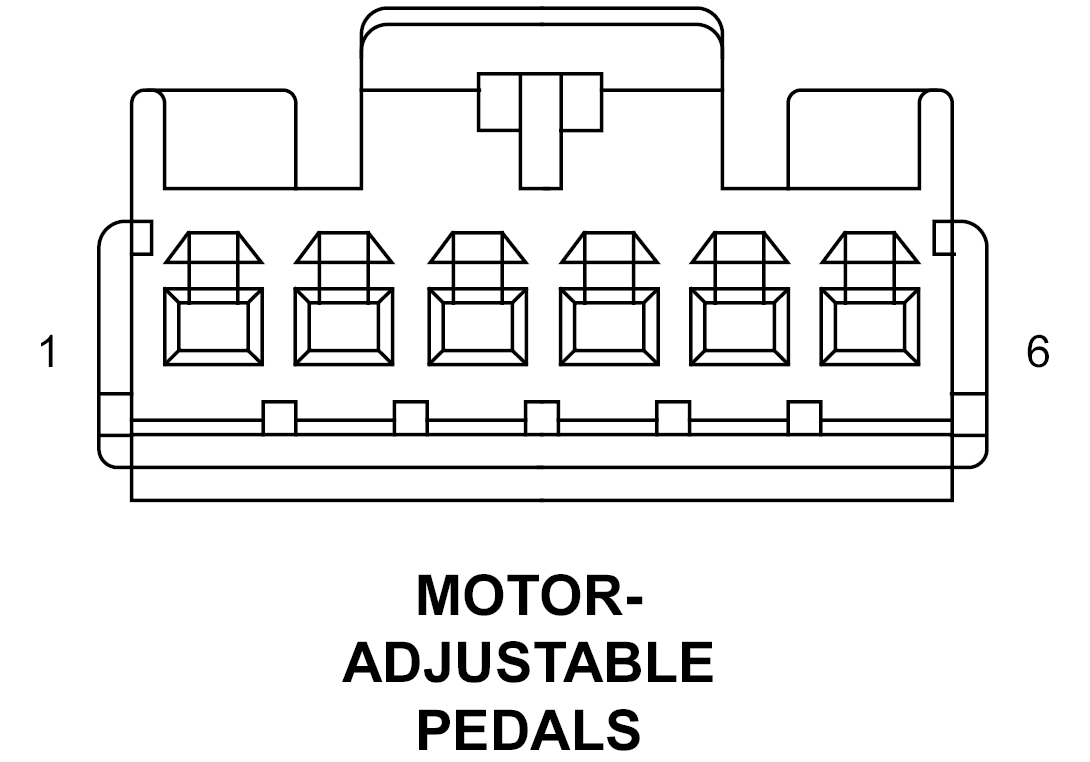

MOTOR-ADJUSTABLE PEDALS - 6-WAY

GXK780273Courtesy of CHRYSLER CORP.
CAV  CIRCUIT  FUNCTION
1 P205 16LG/DB ADJUSTABLE PEDALS MOTOR FORWARD
2 P206 16LG/TN ADJUSTABLE PEDALS MOTOR REARWARD
3 G12 20VT/BR ADJUSTABLE PEDALS SENSOR SIGNAL (MEMORY)
4 G11 20VT/TN ADJUSTABLE PEDALS SENSOR SUPPLY (MEMORY)
5 G912 20VT/WT ADJUSTABLE PEDALS SENSOR RETURN (MEMORY)
6 - -
